1. 1550nm SLD பிராட்பேண்ட் லைட் சோர்ஸ் மைக்ரோ மாட்யூலின் அறிமுகம்
2. தொழில்நுட்ப விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. தயாரிப்பு விவரங்கள்
6. பாதுகாப்பான செயல்பாட்டு வழிகாட்டி
7. ஆர்டர் தகவல்
8. தரவுத்தாள் மற்றும் சோதனைத்தாள்
9. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்
10. முன்னணி நேரம்
11. செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு
12. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

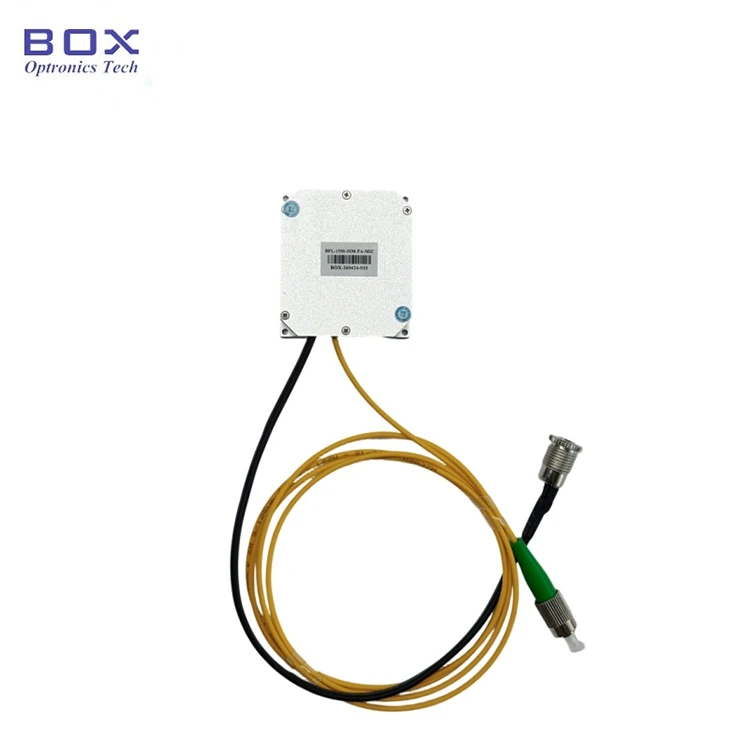

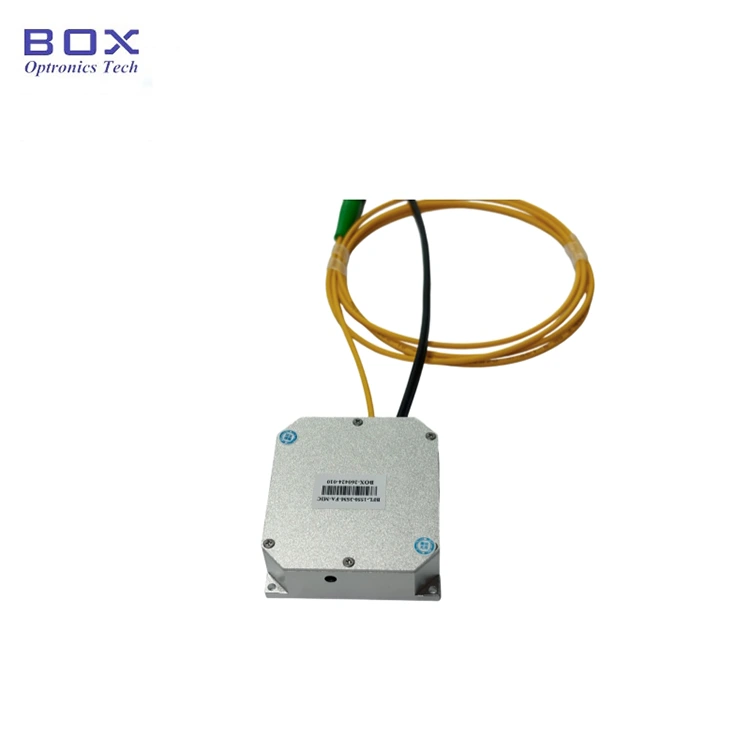

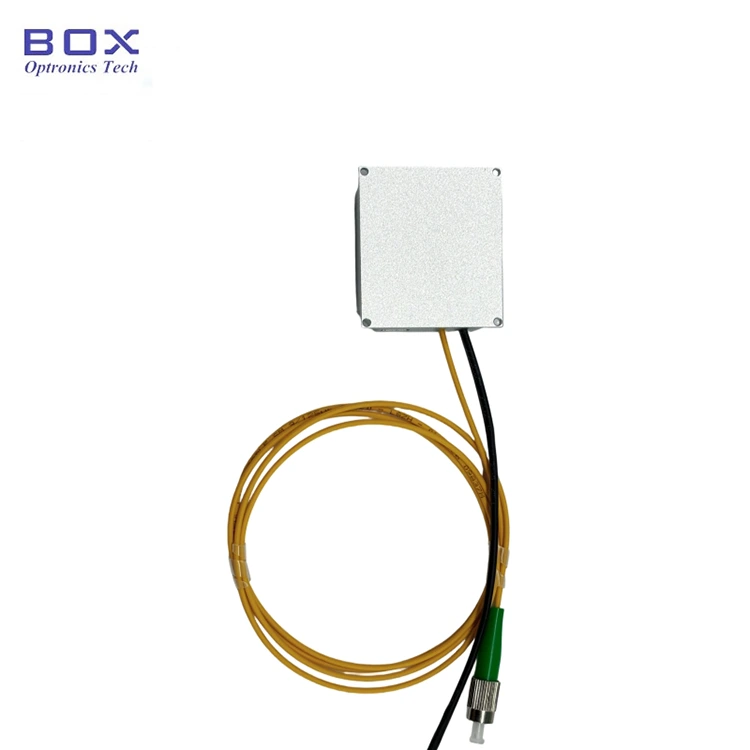

இது 1550nm SLD பிராட்பேண்ட் லைட் சோர்ஸ் மைக்ரோ மாட்யூல், சூப்பர் லுமினசென்ட் டையோடு தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது, வெளியீட்டு சக்தி 3mW மற்றும் 10mW விருப்பத்தேர்வு, -3dB அலைவரிசை 30nmக்கு மேல், பிளாட் ஸ்பெக்ட்ரம், குறைந்த சிற்றலை மற்றும் சிறந்த நீண்ட கால நிலைத்தன்மை. SM ஃபைபர் மற்றும் PM ஃபைபர் கிடைக்கின்றன. இது RS485 தொடர்பு இடைமுகம் மற்றும் கணினி ஒருங்கிணைப்புக்கான கண்காணிப்பு மென்பொருளை ஆதரிக்கிறது. சிறிய பரிமாணம் வெறும் 46.6x51.6x15mm.
|
அளவுருக்கள் |
அலகு |
மதிப்புகள் |
குறிப்புகள் |
|
|
இயக்க அலைநீளம் |
nm |
1550 |
±20 |
|
|
வெளியீட்டு சக்தி |
மெகாவாட் |
>3 |
>10 |
|
|
-3dB அலைவரிசை |
nm |
>30 |
|
|
|
குறுகிய கால நிலைத்தன்மை |
dB |
≤±0.02/15 நிமிடம் |
|
|
|
நீண்ட கால நிலைத்தன்மை |
dB |
≤±0.05/8 மணிநேரம் |
|
|
|
ஆப்டிகல் தனிமைப்படுத்தி |
dB |
இல்லாமல் |
தொகுதி |
|
|
பிக்டெயில் ஃபைபர் |
- |
SMF-28e/PM1550 |
FC/APC |
|
|
தொடர்பு இடைமுகம் |
- |
DB9 பெண்(RS485) |
தொகுதி |
|
|
பவர் சப்ளை |
- |
5VDC, <15W |
தொகுதி |
|
|
பரிமாணங்கள் |
மிமீ |
46.6(W)×51.6(D)×15(H) |
தொகுதி |
|
|
இயக்க வெப்பநிலை |
℃ |
-5 ~ +55 |
|
|
|
இயக்க ஈரப்பதம் |
% |
0~70% |
|
|
● சிறிய அளவு; எல்
● பரந்த ஸ்பெக்ட்ரம்;
● குறைந்த நிறமாலை சிற்றலை;
● எளிதாக ஒருங்கிணைக்க DB9 பெண்(RS485) தொடர்புகள்.
● ஆப்டிகல்கோஹரன்ஸ் டோமோகிராபி (OCT);
● மருத்துவ இமேஜிங்;
● ஃபைபர் ஆப்டிக் கைரோஸ்கோப் (FOG).

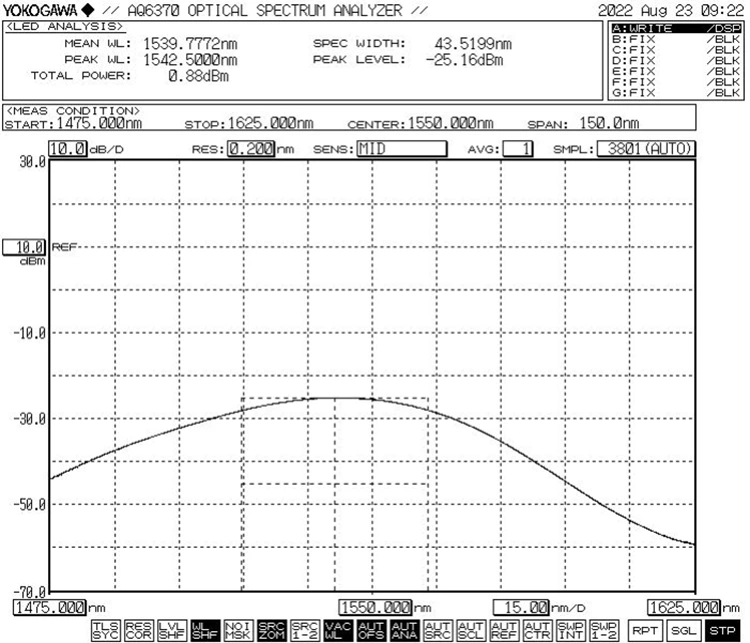

● வழக்கமான ஸ்பெக்ட்ரம்: -3dB அலைவரிசை குறைந்தபட்சம்.30nm

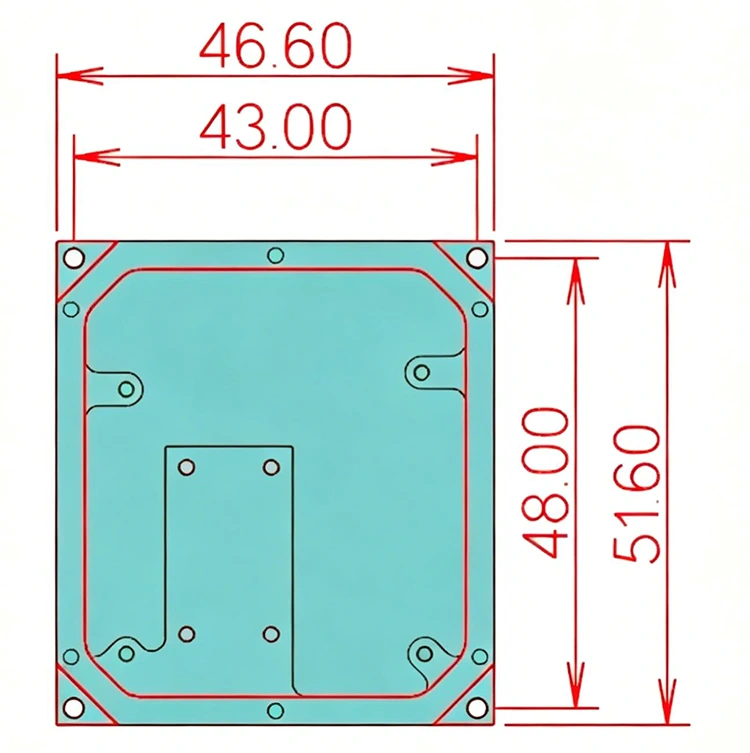

● பரிமாணம்(மிமீ): 46.6(W)×51.6(D)×15(H)
படி1. அன்பேக்கிங்: அசெம்பிளி செய்வதற்கு முன், அனைத்து ஆக்சஸெரீகளும் முடிந்ததா என்பதைச் சரிபார்க்கவும்.
படி2. பவர் சப்ளை: டிசி ஸ்விட்சிங் பவர் சப்ளை அல்லது அவற்றின் பவர் சப்ளை தேவைகளைப் பூர்த்தி செய்யும் ஒழுங்குபடுத்தப்பட்ட மின்சாரம் ஆகியவற்றுடன் இணைக்கப்பட்டுள்ளது. அசல் பொருந்திய பவர் அடாப்டரை (DC5V அல்லது DC12V) மட்டும் பயன்படுத்தவும். முறையற்ற பவர் அடாப்டர்கள் ஒளி மூலத்தை சேதப்படுத்தலாம். (பவர் அடாப்டர் உள்ளூர் மின்னழுத்த தரநிலைகளின்படி வழங்கப்படுகிறது.)
படி3. அவுட்புட் ஃபைபர் இணைக்கிறது: ஃபைபர் கனெக்டர் அல்லது ஃபிளேன்ஜில் டஸ்ட் கேப்பைத் திறந்து, ஃபைபர் எண்ட் ஃபேஸைச் சரிபார்த்து, ஃபைபரை இணைக்கவும் அல்லது ஃபைபரை சாதனம் அல்லது பவர் மீட்டரில் இணைக்கவும், மாசு மற்றும் சேதம் இல்லை என்பதை உறுதிசெய்த பிறகு சோதிக்க வேண்டும்.
Setp4. ஹோஸ்ட் கம்ப்யூட்டருடன் இணைக்கவும்: 1550nm SLD பிராட்பேண்ட் லைட் சோர்ஸ் மைக்ரோ மாட்யூலையும் கணினியையும் இணைக்க, Green Port கேபிள் மற்றும் USB-RS485 DB9 டேட்டா கேபிளைப் பயன்படுத்தவும்; USB-RS485 சீரியல் போர்ட் டேட்டா கேபிளை அடையாளம் காண கணினி முதலில் ஒரு பிரத்யேக சீரியல் போர்ட் டிரைவரை நிறுவ வேண்டும், இல்லையெனில் ஹோஸ்ட் கணினி மென்பொருள் மற்றும் ஒளி மூல தொகுதியை சரியாக இணைக்க முடியாது மற்றும் தொடர்பு கொள்ள முடியாது. ஓட்டுனருக்கு Box Optronics ஐக் கேளுங்கள்.
படி 5. கட்டுப்பாட்டு மென்பொருள்: Box Optronics ஆனது 1550nm SLD பிராட்பேண்ட் லைட் சோர்ஸ் மைக்ரோ மாட்யூலின் LD மின்னோட்டம் மற்றும் LD வெப்பநிலையைக் கட்டுப்படுத்த தொடர் கட்டளை அல்லது PC மென்பொருளை வழங்குகிறது. சரியான போர்ட்டைத் தேர்ந்தெடுத்து, தற்போதைய மற்றும் வெப்பநிலையை அமைக்கவும், பின்னர் திறந்த பொத்தானைக் கிளிக் செய்யவும். (சேதத்தைத் தடுக்க, ஆரம்ப செயல்பாட்டின் போது இயக்கி மின்னோட்டத்தை மெதுவாக அதிகரிக்கவும். முழு மின்னோட்டத்தை உடனடியாகப் பயன்படுத்த வேண்டாம்.)
படி6. பயன்பாட்டிற்குப் பிறகு, மூடு பொத்தானைக் கிளிக் செய்து, மின்சார விநியோகத்தை அணைத்து, ஃபைபர் இணைப்பைத் துண்டிக்கவும்.
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பரிமாணம் |
|
பி.எஸ்.எல்.டி |
-XXX |
-XX |
XX |
-XX |
-எக்ஸ் |
|
SLD லைட்சோர்ஸ் |
1550:1550nm |
03:03mW 10:10மெகாவாட் |
SM:SMF-28e PM:PM1550 |
FA:FC/APC மற்றவை |
MIC: மைக்ரோ-தொகுதி |
எ.கா: BSLD-1550-10SM-FA-MIC
(ஆர்டர் தகவல்: 1550nm SLD பிராட்பேண்ட் லைட் சோர்ஸ் மைக்ரோ மாட்யூல், 10mW வெளியீடு சக்தி, SMF-28e ஃபைபர், FC/APC கனெக்டர்).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics EXW ஐப் பயன்படுத்த பரிந்துரைக்கிறது. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், தயாரிப்புகளுக்கான ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்தி: 10-15 வேலை நாட்கள். (சில கையிருப்பில் இருந்தால், அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள்: 3-5 வேலை நாட்கள்.
● ஃபைபர் கனெக்டர்களை பஞ்சு இல்லாத துடைப்பான் மூலம் சுத்தம் செய்து, இணைப்பிற்கு முன் ஃபைபர் எண்ட்-ஃபேஸ் டிடெக்டர் மூலம் ஆய்வு செய்யவும். இறுதி முகம் எரிவதைத் தவிர்க்க, மின்சக்தி இல்லாமல் ஃபைபர்களை எப்போதும் இணைக்கவும்/துண்டிக்கவும். ஃபைபர் ஆப்டிக் இணைப்பிகள் தூசி மூடியால் மூடப்பட்டிருக்க வேண்டும்.
● அவுட்புட் ஃபைபரை மற்றொரு ஃபைபருடன் இணைக்க வேண்டும் என்றால், ஃப்யூஷன் ஸ்ப்ளிசரைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.
● ஈரப்பதம், தூசி மற்றும் அரிப்புக்கு எதிராக முன்னெச்சரிக்கை நடவடிக்கைகளை எடுக்கவும்; உலர்ந்த இடத்தில் சேமிக்கவும்.

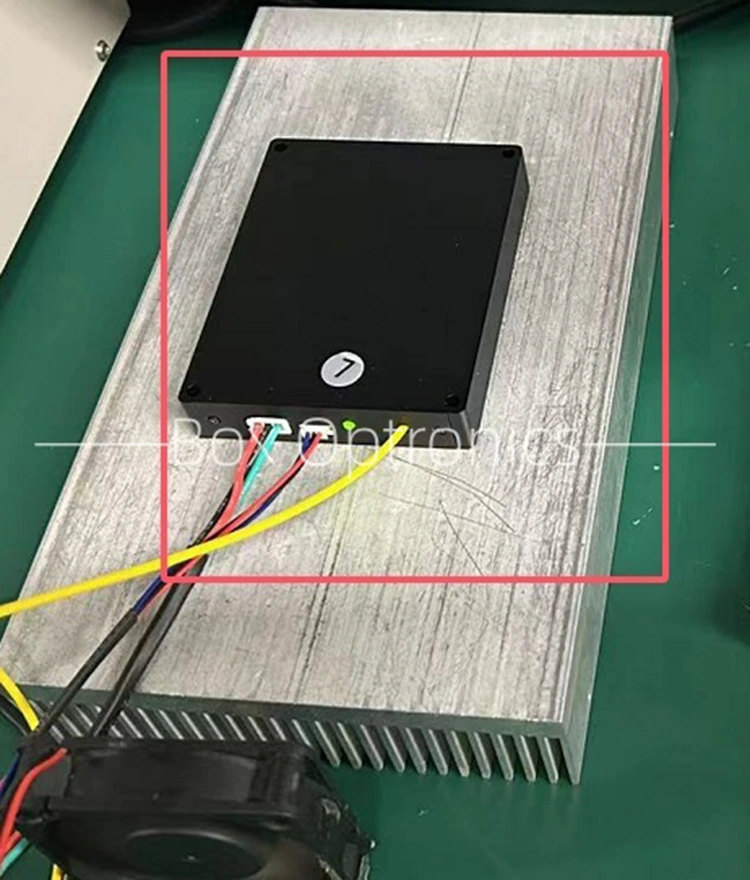

● நீண்ட காலத்திற்கு பயன்படுத்தும் போது, அதை ஒரு ஹீட் சிங்கில் வைக்கவும்.
● உத்தரவாதக் காலம்:
வாங்கியதிலிருந்து 1 வருடத்திற்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், தயாரிப்பு தரச் சிக்கல்களால் ஏற்படும் தவறுகளுக்கு இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் வழங்கப்படும். இருப்பினும், உத்தரவாதக் காலத்திற்குள் பின்வரும் சந்தர்ப்பங்களில் இலவச பழுதுபார்ப்பு சேவைகளை மறுக்கும் உரிமையை Box Optronics கொண்டுள்ளது:
(1) இயற்கை காரணிகள் (எ.கா. மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்களால் ஏற்படும் சேதம்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டின் மீது மாற்றப்பட்ட அல்லது முழுமையடையாத உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
