1. 785nm அறிமுகம் FP பட்டர்ஃபிளை லேசர் டையோடு
2. தொழில்நுட்ப விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. தயாரிப்பு விவரங்கள்
6. ஆர்டர் தகவல்
7. தரவுத்தாள் மற்றும் சோதனைத்தாள்
8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்
9. முன்னணி நேரம்
10. செயல்பாட்டு குறிப்புகள்
11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

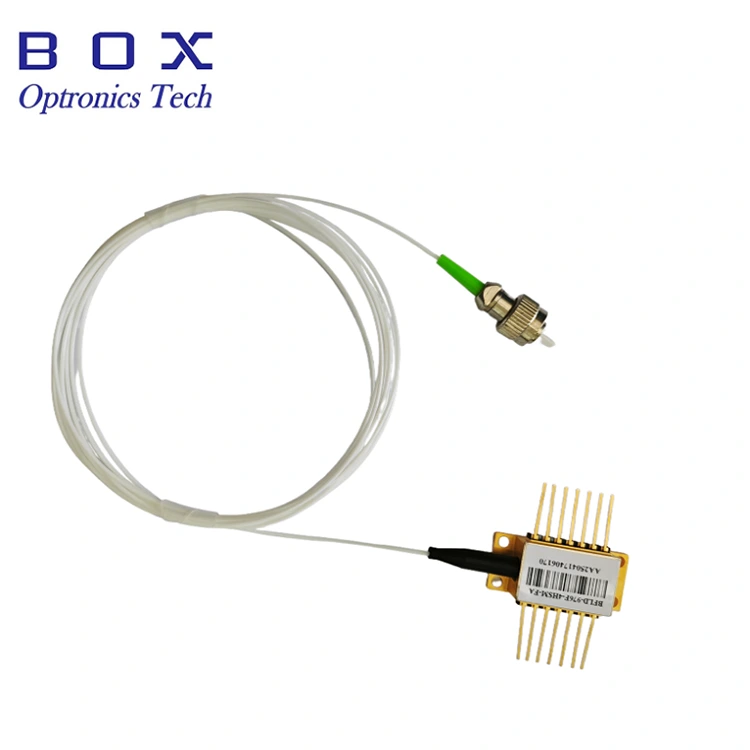

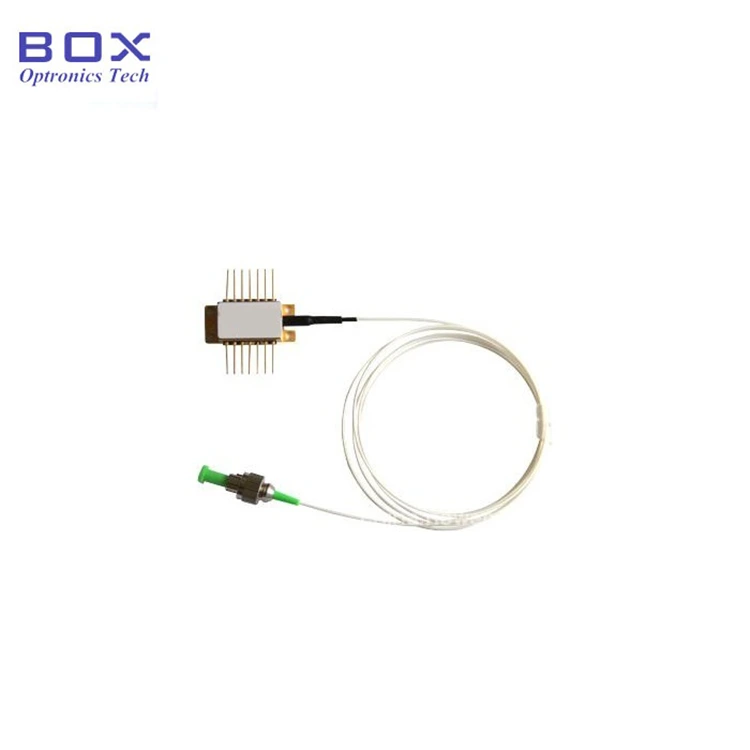

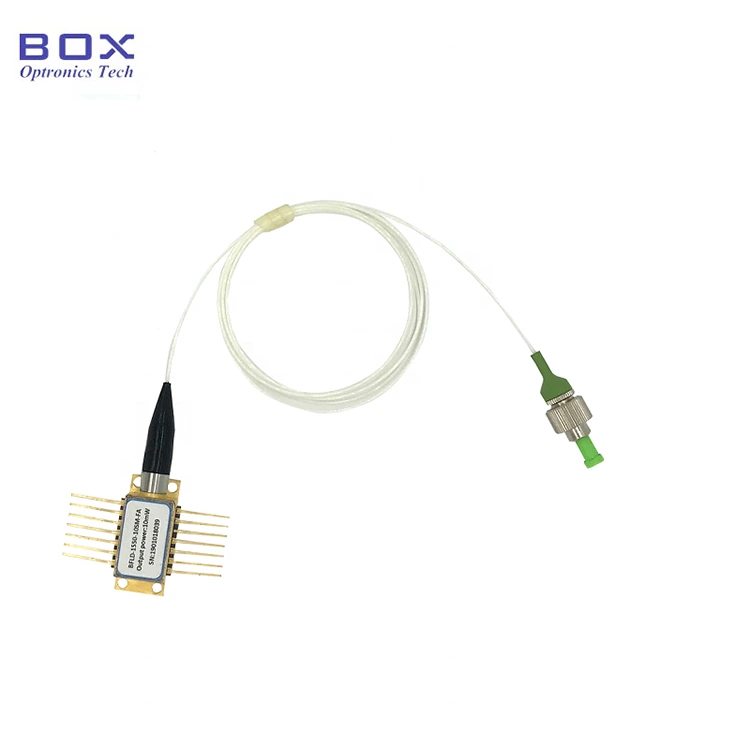

இது 785nm FP பட்டர்ஃபிளை லேசர் டையோடு ஆகும் 30 மெகாவாட் வெளியீட்டு சக்தி. ஃபைபர் வகை இருக்கலாம் SM785-HP அல்லது PM780-HP, மற்றும் TEC, மானிட்டர் ஃபோட்டோடியோட் மற்றும் தெர்மிஸ்டர் ஆகியவற்றை ஒருங்கிணைக்கிறது. தி 900um பாதுகாப்பு குழாய் மற்றும் FC/APC இணைப்பான் ஆகியவை விருப்பத்திற்குரியவை. ஊசிகள் தேவைப்பட்டால் சாலிடரிங், சாலிடரிங் வெப்பநிலை 260 ° C ஐ விட அதிகமாக இருக்கக்கூடாது, மற்றும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். இயக்கி சுற்றுடன் கூடிய ஒரு தொகுதி/பெஞ்ச்டாப் தொகுப்பு, 50 மெகாவாட் வெளியீட்டு சக்தி, கிடைக்கிறது.
|
அளவுரு |
சின்னம் |
நிபந்தனை |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
அலகு |
|
இயக்க அலைநீளம் |
λC |
CW, 25℃ |
780 |
785 |
790 |
nm |
|
ஆப்டிகல் வெளியீட்டு சக்தி |
PF |
- |
30 |
- |
- |
மெகாவாட் |
|
வாசல் மின்னோட்டம் |
ITH |
25℃ |
- |
30 |
45 |
எம்.ஏ |
|
இயக்க மின்னோட்டம் |
ஐஓபி |
CW |
- |
150 |
200 |
எம்.ஏ |
|
இயக்க மின்னழுத்தம் |
VOP |
25℃ |
- |
1.9 |
2.2 |
V |
|
மின்னோட்டத்தை கண்காணிக்கவும் |
IMON |
VRM=5V |
1 |
5 |
10 |
μA |
|
MPD இருண்ட மின்னோட்டம் |
ஐடி |
VRM=5V |
- |
- |
50 |
μA |
|
தெர்மிஸ்டர் எதிர்ப்பு |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
தெர்மிஸ்டர் பி-மதிப்பு |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● SM785-HP அல்லது PM780-HP ஃபைபர்;
● அவுட்புட் பவர் அப் 30 மெகாவாட் வரை;
● 14-முள் TEC, தெர்மிஸ்டர் மற்றும் உடன் BTF தொகுப்பு மானிட்டர் PD.
● ஒளி மூல;
● ஃபைபர் ஆப்டிக் சென்சிங் அமைப்பு;
● பொருள் செயலாக்கம்.

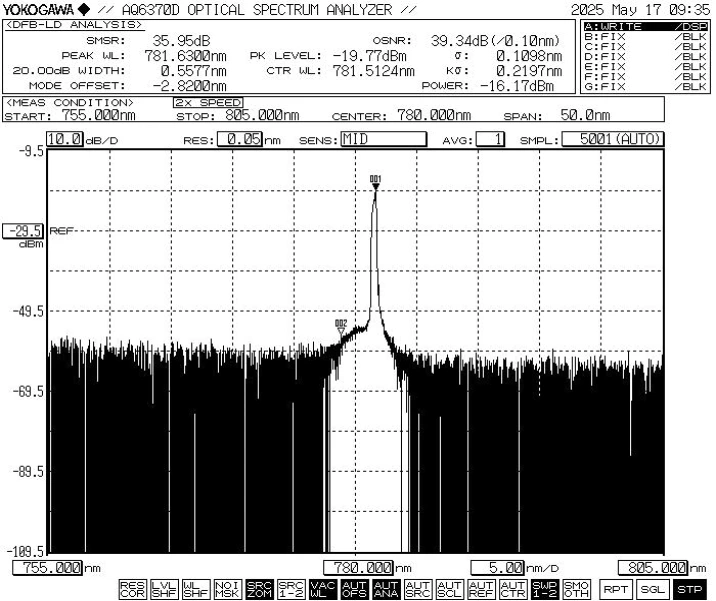

● வழக்கமான ஸ்பெக்ட்ரம்: 785nm, WL சகிப்புத்தன்மை +/-10nm.

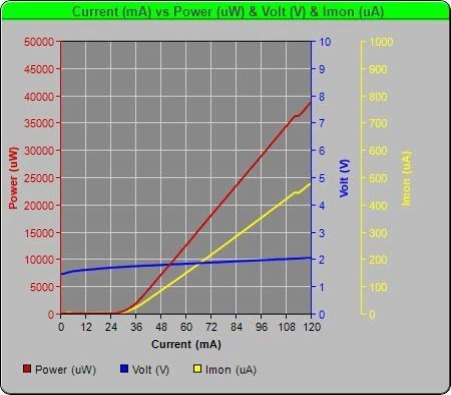

● PIV-785nm 30mW FP பட்டர்ஃபிளை லேசர் டையோடு

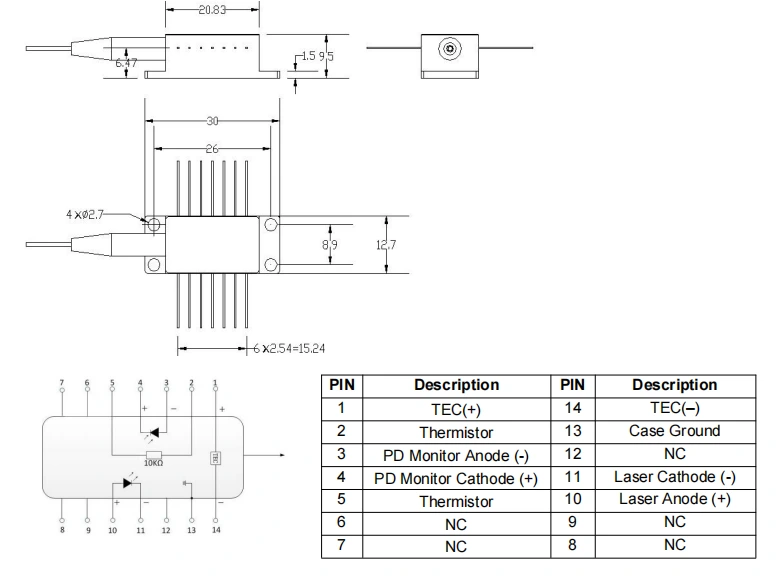

● தொகுப்பு வரைதல்&PIN-OUT வரையறை(அலகு:mm)-785nm FP பட்டர்ஃபிளை லேசர் டையோடு
● நிலையான பாகங்கள்
|
|
துணைக்கருவிகள் |
அளவு |
|
1 |
785nm FP பட்டர்ஃபிளை லேசர் டையோடு |
1 |
|
2 |
தயாரிப்பு சோதனை அறிக்கை |
1 |
*தனிப்பட்ட சாதனம்; உள்ளமைக்கப்பட்ட இயக்கி இல்லை (ஒரு இயக்கி கொண்ட தொகுதி தொகுப்பு சுற்று விருப்பமானது).
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பின்-அவுட் |
|
BFLD |
-FXXX |
-XX |
XX |
-XX |
X |
|
FP லேசர் டையோடு |
F488:488nm F520:520nm F532:532nm F660:660nm F785:785nm F850:850nm F1064:1064nm |
30:30 மெகாவாட் தனிப்பயனாக்கப்பட்டது |
எஸ்எம்: ஒற்றை முறை PM: துருவமுனைப்பு பராமரிக்கிறது
|
FA: FC/APC SA: SC/APC மற்றவை |
NULL: பம்ப் முள் |
எ.கா: BFLD-F785-30SM-FA
(ஆர்டர் தகவல்: 785nm FP பட்டர்ஃபிளை லேசர் டையோடு, 30mW வெளியீடு சக்தி, SM Hi780 ஃபைபர், FC/APC இணைப்பான், பம்ப் பின்).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● லேசர் கதிர்வீச்சு அபாயம்:சாதனம் இருக்கும்போது செயல்பாட்டில் உள்ளது, இது அதிக தீவிரம் கொண்ட லேசர் கற்றையை வெளியிடுகிறது. நேரடியாகப் பார்க்க வேண்டாம் ஃபைபர் எண்ட்-ஃபேஸ், இது கண் காயத்தை ஏற்படுத்தக்கூடும்.
● ESD பாதுகாப்பு: இந்தச் சாதனம் மின்னியல்-உணர்திறன். எனவே, கடுமையான எதிர்ப்பு நிலையான பாதுகாப்பு நடவடிக்கைகள் வேண்டும் பேக்கேஜிங், போக்குவரத்து மற்றும் பயன்பாட்டின் போது கடைபிடிக்கப்பட வேண்டும். கூடுதலாக, மின் விநியோகம் அதிகரிப்பதைத் தடுக்க முன்னெச்சரிக்கை நடவடிக்கை எடுக்கப்பட வேண்டும் சாதனத்திற்கு நிரந்தர சேதம் ஏற்படலாம் (எ.கா., சரியான உபகரணங்களை உறுதிப்படுத்தவும் தரையிறக்கம் மற்றும் நிலையான எதிர்ப்பு மணிக்கட்டு பட்டையை அணியவும்).
● ஃபைபர் மற்றும் சாதனம் கையாளுதல்: ஆப்டிகல் இழைகள் உடையக்கூடியவை. ஃபைபர் பயன்படுத்தி சாதனத்தை இழுக்க வேண்டாம். செருகும் போது அல்லது சாதனத்தை அதன் சாக்கெட்டிலிருந்து அகற்றி, அழுத்தத்தை அல்லது இழுக்க வேண்டாம் சாதனத்தின் பின்புறத்தில் ஸ்லீவ். இணைப்பிகள் பொருத்தப்பட்ட சாதனங்களுக்கு, சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டும் ஒரே நேரத்தில் உயர்த்தப்படுவதை உறுதிசெய்யவும் நிறுவல் அல்லது அகற்றும் போது.
● பின் சாலிடரிங் தேவைகள்: ஊசிகளாக இருந்தால் சாலிடரிங் செய்ய வேண்டும், சாலிடரிங் வெப்பநிலை 260 ° C ஐ விட அதிகமாக இருக்கக்கூடாது சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். என்பதில் குறிப்பாக கவனம் செலுத்துங்கள் பின்வருபவை: சாலிடரிங் செயல்பாட்டின் போது, சாதனம் சக்தியற்றதாக இருக்க வேண்டும் நிலை, மற்றும் சாலிடரிங் இரும்பு சரியாக தரையிறக்கப்பட வேண்டும்.
● பவர்-அப் ஆபரேஷன்: பவர்-அப் போது செயல்முறை, அதிக மின்னோட்டத்தை நேரடியாக பயன்படுத்த வேண்டாம், ஏனெனில் இது சிப்பை சேதப்படுத்தும். அதற்கு பதிலாக, சிப்பின் நுழைவாயிலுக்கு அருகில் உள்ள தற்போதைய நிலையில் சாதனத்தை இயக்கவும் பின்னர் படிப்படியாக தேவையான அளவு வரை சிறிய அதிகரிப்புகளில் மின்னோட்டத்தை அதிகரிக்கவும் அடைந்துள்ளது.
● கூலிங் மற்றும் பவர்-அப் வரிசை: முன் அனைத்து கூறுகளையும் இயக்கி, முதலில் குளிரூட்டியை இயக்கவும், பின்னர் தொடரவும் அதிகரிக்கும் சக்தி - சிப் அதிக வெப்பம் மற்றும் அதிக சுமைகளைத் தடுக்கும் படிகள்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
