1. 660nm இன் அறிமுகம் FP பட்டர்ஃபிளை லேசர் டையோடு
2. தொழில்நுட்ப விவரக்குறிப்புகள்
3. தயாரிப்பு அம்சங்கள்
4. வழக்கமான பயன்பாடுகள்
5. தயாரிப்பு விவரங்கள்
6. ஆர்டர் தகவல்
7. தரவுத்தாள் மற்றும் சோதனைத்தாள்
8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்
9. முன்னணி நேரம்
10. செயல்பாட்டு குறிப்புகள்
11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

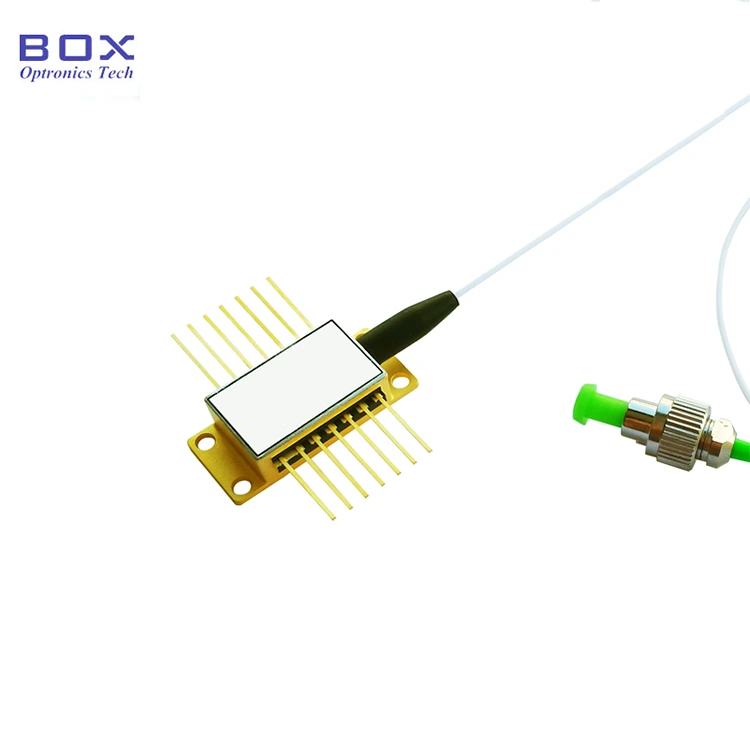

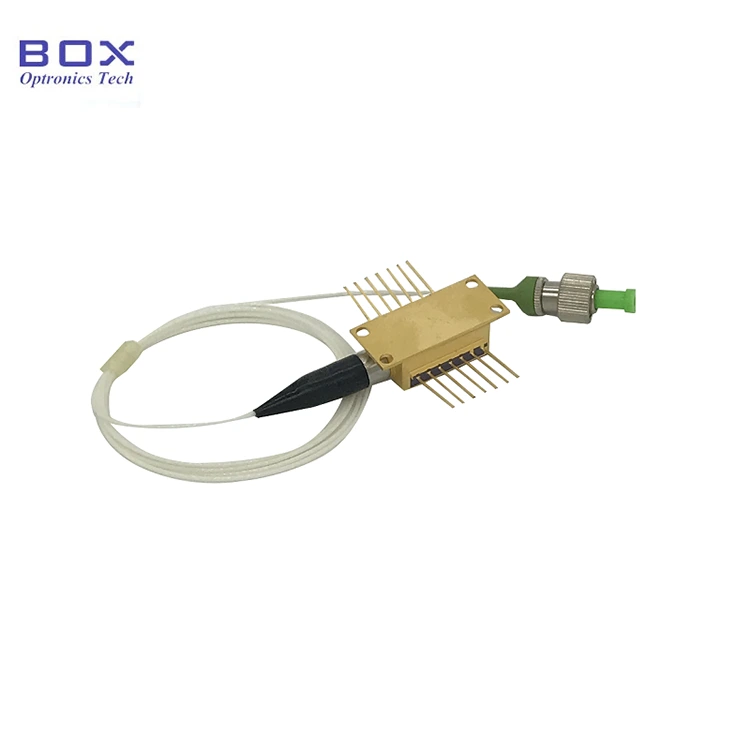

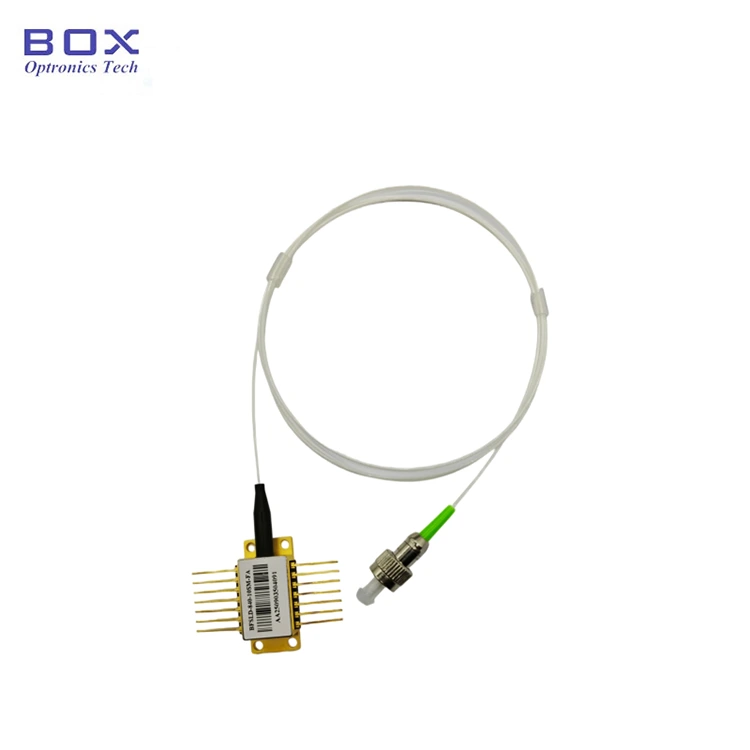

இது 14-பின் கொண்ட 660nm FP பட்டர்ஃபிளை லேசர் டையோடு ஆகும் பட்டாம்பூச்சி தொகுப்பு. இது ஒரு ஃபேப்ரி-பெரோட் லேசர் டையோடு. இது 30 மெகாவாட் வரை கொண்டுள்ளது வெளியீட்டு சக்தி மற்றும் உள்ளமைக்கப்பட்ட TEC மற்றும் தெர்மிஸ்டர். ஃபைபர் வகை SM630-HP ஆக இருக்கலாம் நார்ச்சத்து. இயக்கி சுற்றுடன் கூடிய தொகுதி/பெஞ்ச்டாப் தொகுப்பு விருப்பமானது. ஆப்டிகல் இழைகள் உடையக்கூடியவை; ஃபைபர் பயன்படுத்தி கூறுகளை இழுக்க வேண்டாம்.
|
அளவுரு |
சின்னம் |
நிபந்தனை |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
அலகு |
|
இயக்க அலைநீளம் |
λC |
CW, 25℃ |
650 |
660 |
670 |
nm |
|
ஆப்டிகல் வெளியீட்டு சக்தி |
PF |
- |
30 |
- |
- |
மெகாவாட் |
|
வாசல் மின்னோட்டம் |
ITH |
25℃ |
- |
40 |
90 |
எம்.ஏ |
|
இயக்க மின்னோட்டம் |
ஐஓபி |
CW |
- |
122 |
250 |
எம்.ஏ |
|
இயக்க மின்னழுத்தம் |
VOP |
25℃ |
- |
2.4 |
2.5 |
V |
|
மின்னோட்டத்தை கண்காணிக்கவும் |
IMON |
VRM=5V |
50 |
- |
1500 |
μA |
|
MPD இருண்ட மின்னோட்டம் |
ஐடி |
VRM=5V |
- |
- |
50 |
μA |
|
தெர்மிஸ்டர் எதிர்ப்பு |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
தெர்மிஸ்டர் பி-மதிப்பு |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● SM 630-HP ஃபைபர் பிக்டெயில்;
● CW வெளியீட்டு சக்தி 30 மெகாவாட் வரை;
● 14-முள் TEC, தெர்மிஸ்டருடன் BTF தொகுப்பு;
● தெரியும் சிவப்பு விளக்கு.
● பயோடெக்னாலஜி;
● மருத்துவ சிகிச்சை;
● ஆப்டிகல் கருவி.

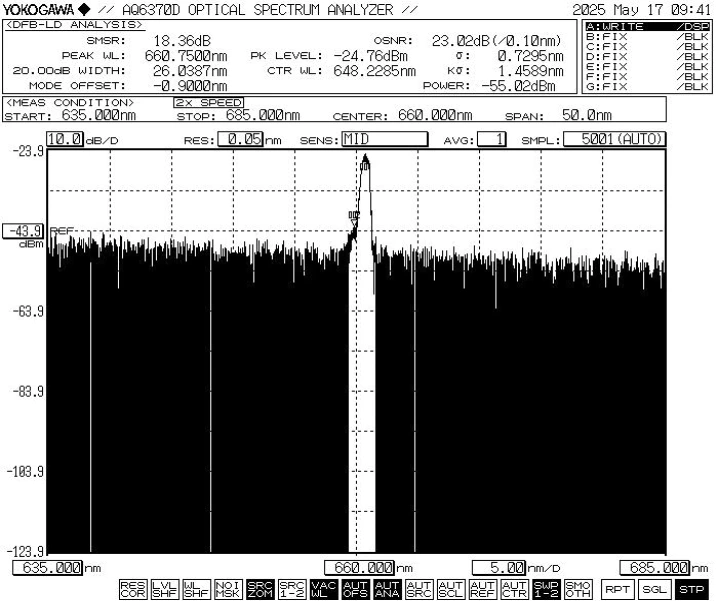

● வழக்கமான ஸ்பெக்ட்ரம்:
● நிலையான பாகங்கள்
|
|
துணைக்கருவிகள் |
அளவு |
|
1 |
660nm FP பட்டர்ஃபிளை லேசர் டையோடு |
1 |
|
2 |
தயாரிப்பு சோதனை அறிக்கை |
1 |
*தனிப்பட்ட சாதனம்; உள்ளமைக்கப்பட்ட இயக்கி இல்லை (ஒரு இயக்கி கொண்ட தொகுதி தொகுப்பு சுற்று விருப்பமானது).
|
பெயர் |
அலைநீளம் |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
இணைப்பான் |
பின்-அவுட் |
|
BFLD |
-FXXX |
-XX |
XX |
-XX |
X |
|
FP லேசர் டையோடு |
F488:488nm F520:520nm F532:532nm F660:660nm F785:785nm F850:850nm F1064:1064nm |
30:30 மெகாவாட் தனிப்பயனாக்கப்பட்டது |
எஸ்எம்: ஒற்றை முறை PM: துருவமுனைப்பு பராமரிக்கிறது
|
FA: FC/APC SA: SC/APC மற்றவை |
NULL: பம்ப் முள் |
எ.கா: BFLD-F660-30SM-FA
(ஆர்டர் தகவல்: 660nm FP பட்டர்ஃபிளை லேசர் டையோடு, 30mW வெளியீடு சக்தி, SM ஃபைபர், FC/APC இணைப்பான், பம்ப் பின்).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10 வேலை நாட்கள் ஆகும். (சில இருந்தால் கையிருப்பில் உள்ளது, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● செயல்படும் போது, இந்த சாதனம் அதிக தீவிரம் கொண்ட லேசர் கற்றையை வெளியிடுகிறது; செய்ய ஃபைபர் எண்ட் முகத்தை நேரடியாகப் பார்க்க வேண்டாம், அவ்வாறு செய்வதால் கண் காயம் ஏற்படலாம்.
● இந்த சாதனம் மின்னியல் உணர்திறன் கொண்டது; எனவே, கண்டிப்பாக கடைபிடித்தல் பேக்கேஜிங்கின் போது நிலையான எதிர்ப்பு பாதுகாப்பு நடவடிக்கைகள் தேவை, போக்குவரத்து மற்றும் பயன்பாடு. கூடுதலாக, தடுப்பு நடவடிக்கைகள் எடுக்கப்பட வேண்டும் மின் விநியோகம் அதிகரிக்கிறது, அவ்வாறு செய்யத் தவறினால் நிரந்தர சேதம் ஏற்படலாம் சாதனம் (எ.கா., சரியான உபகரணங்களை தரையிறக்குவதை உறுதி செய்தல் மற்றும் ஆன்டி-ஸ்டாடிக் அணிதல் மணிக்கட்டு பட்டா).
● தடுக்க தயாரிப்பின் இயக்க சுற்று நிலைத்தன்மையை சரிபார்க்கவும் துடிப்பு நீரோட்டங்களால் ஏற்படும் சேதம்.
● சாதனத்தைப் பயன்படுத்தும் போது, இயக்க மின்னழுத்தத்தை கண்டிப்பாக கடைபிடிக்கவும் தரவுத்தாளில் குறிப்பிடப்பட்டுள்ள தற்போதைய வரம்புகள். முக்கிய அளவுருக்கள்-இத் உட்பட (வாசல் மின்னோட்டம்), Iop அதிகபட்சம் (அதிகபட்ச இயக்க மின்னோட்டம்), Vop அதிகபட்சம் (அதிகபட்சம் இயக்க மின்னழுத்தம்), மற்றும் λc (மைய அலைநீளம்)-குறிப்பிடப்பட வேண்டும் குறிப்பாக ஏற்றுமதியின் போது வழங்கப்பட்ட சோதனை அறிக்கையில். குறிப்பு: முழுமையான அதிகபட்ச மதிப்பீடுகளுக்கு அப்பால் செயல்படுவது நிரந்தர சேதத்தை ஏற்படுத்தலாம் சாதனம்.
● ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை கூடாது 260 ° C ஐ விட அதிகமாக, மற்றும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். குறிப்பாக பின்வருவனவற்றில் கவனம் செலுத்தப்பட வேண்டும்: சாலிடரிங் செயல்பாட்டின் போது, தி சாதனம் மின்சாரம் இல்லாத நிலையில் இருக்க வேண்டும், மேலும் சாலிடரிங் இரும்பு சரியாக இருக்க வேண்டும் அடித்தளமிட்டது.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பாக்ஸ் ஆப்ட்ரானிக்ஸ் பின்வரும் சந்தர்ப்பங்களில் இலவச பழுதுபார்ப்பு சேவைகளை மறுக்கும் உரிமையை வைத்திருக்கிறது உத்தரவாத காலம்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.

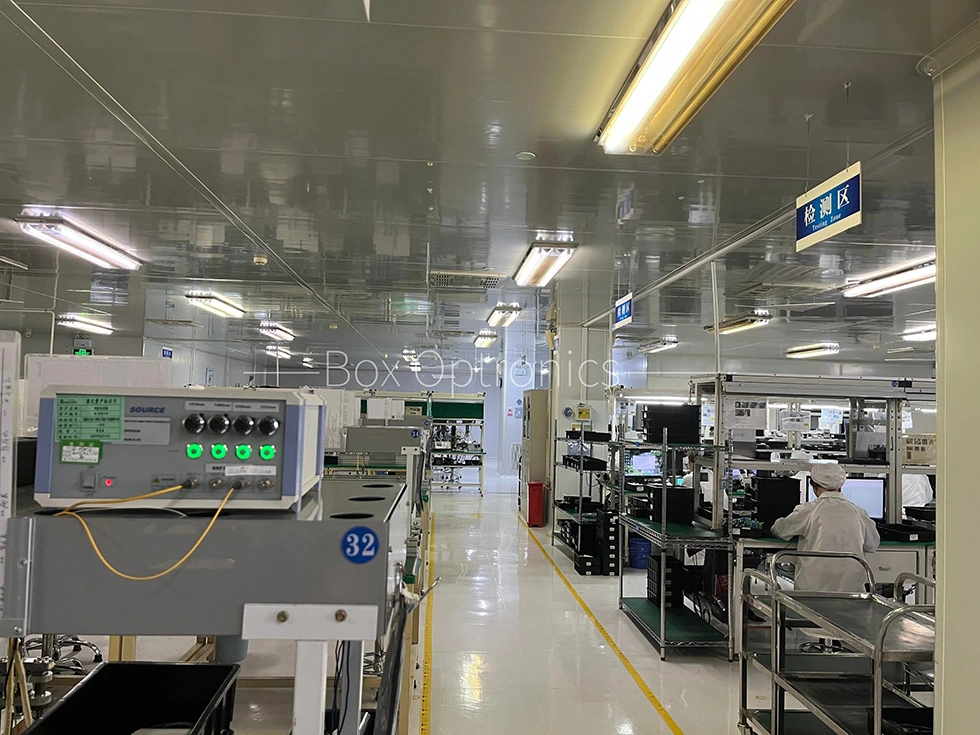

உண்மையான உற்பத்தி வரி
