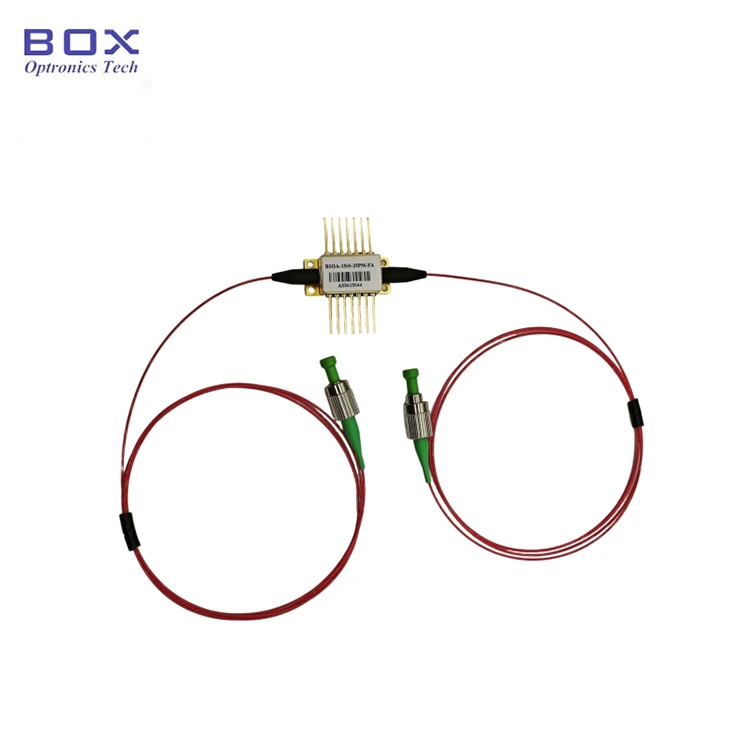

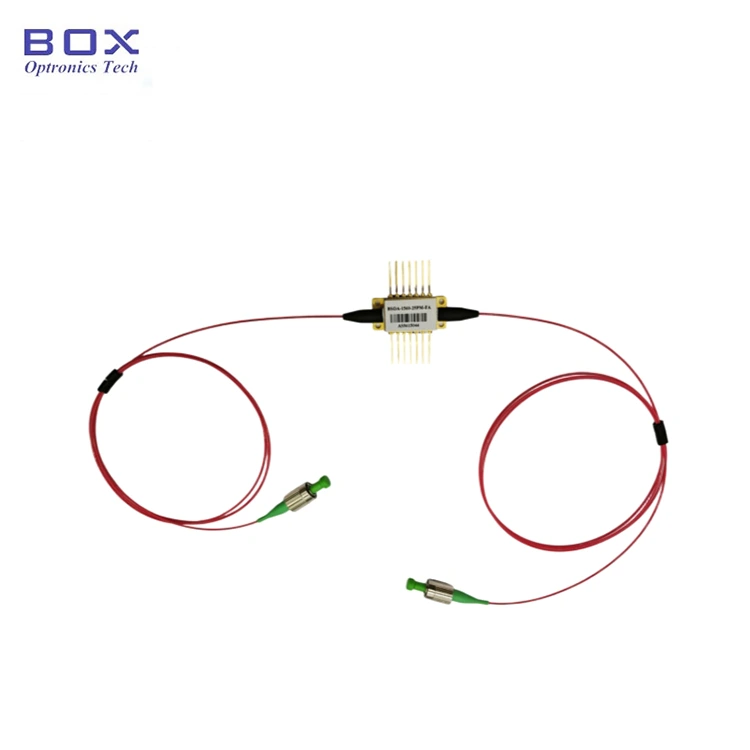

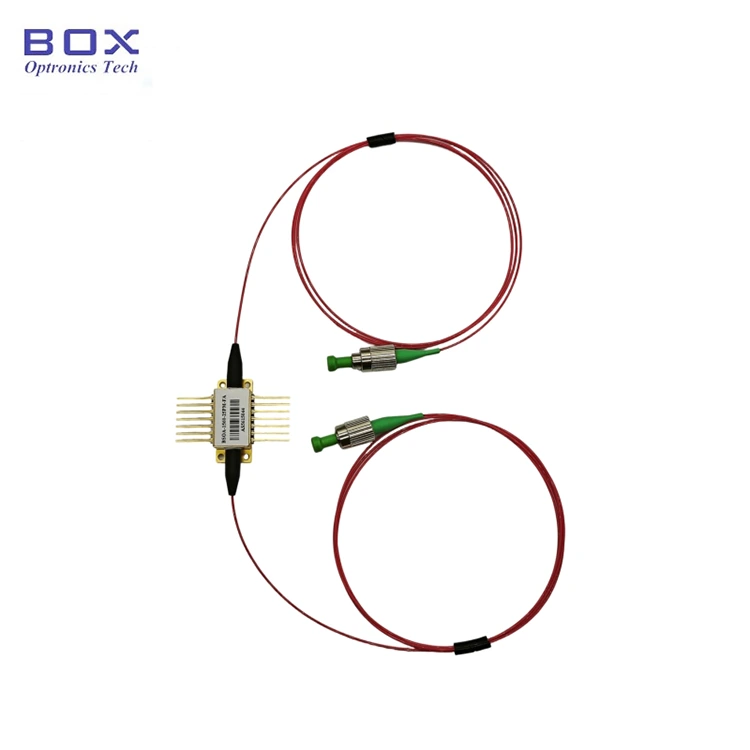

இது 1550nm 23dBm செமிகண்டக்டர் ஆப்டிகல் ஆம்ப்ளிஃபையர் 14-பின் பட்டாம்பூச்சி தொகுப்புடன். இது 23dBm சாச்சுரேஷன் ஆப்டிகல் பவர், 30~35dB கொண்டுள்ளது சிறிய சமிக்ஞை ஆதாயம், வழக்கமான 100nm -3dB ஆதாய அலைவரிசை, மற்றும் TEC மற்றும் ஒருங்கிணைக்கிறது ஒரு நிலையான மற்றும் மென்மையான நிறமாலைக்கான தெர்மிஸ்டர். இழப்பீட்டுத் தொகைக்கு ஏற்றது ஃபைபர் ஆப்டிகல் இணைப்புகள் மற்றும் சுவிட்சுகள், WDM ஃபைபர் ஆப்டிகல் நெட்வொர்க்குகள் மற்றும் MOPA லேசர்கள்.
|
அளவுரு |
சின்னம் |
நிபந்தனை |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
அலகு |
|
இயக்க அலைநீளம் |
சிகரம் |
25℃, PIN=0dBm |
- |
1550 |
- |
nm |
|
ASE மைய அலைநீளம் |
λASE |
25℃, IF=1000mA |
- |
1490 |
- |
nm |
|
-3dB ஆதாய அலைவரிசை |
Δλ |
PIN=-10dBm,IF=1000mA |
- |
100 |
- |
nm |
|
செறிவூட்டல் ஆப்டிகல் பவர் |
PMAX |
IF=1000mA, PIN=5dBm@1550nm |
- |
23 |
- |
dBm |
|
சிறிய சிக்னல் ஆதாயம் |
எஸ்.எஸ்.ஜி |
IF=1000mA, PIN=-25dBm@1550nm |
30 |
35 |
- |
dB |
|
இயக்க மின்னோட்டம் |
IF |
- |
- |
1000 |
1200 |
எம்.ஏ |
|
முன்னோக்கி மின்னழுத்தம் |
VF |
- |
- |
2.4 |
2.6 |
V |
|
இரைச்சல் படம் |
NF |
25℃, IF=1000mA, @1550nm |
- |
6 |
8 |
dB |
|
பணிநிறுத்தம் அழிவு விகிதம் |
ER |
IF=1000mA/IF=0mA, PIN=0dBm |
- |
35 |
- |
dB |
|
TEC மின்னோட்டம் |
ITEC |
- |
- |
- |
1.8 |
A |
|
TEC மின்னழுத்தம் |
VTEC |
- |
- |
- |
3.4 |
V |
|
தெர்மிஸ்டர் எதிர்ப்பு |
Rtherm |
T=25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
தெர்மிஸ்டர் மின்னோட்டம் |
இதர்ம் |
- |
- |
- |
5 |
எம்.ஏ |
|
மொத்த சக்தி |
P |
- |
- |
- |
4 |
W |
|
இயக்க வெப்பநிலை |
மேல் |
I=IF |
-10 |
- |
70 |
℃ |
|
சேமிப்பு வெப்பநிலை |
TS |
- |
-40 |
- |
85 |
℃ |
● 40G மற்றும் 100G சி-பேண்ட் தடுக்கும் ஷட்டர் அல்லது மாடுலேஷன்;
● குறைந்த சத்தம் படம் &குறைந்த துருவமுனைப்பு சார்பு;
● 14-முள் TEC மற்றும் தெர்மிஸ்டருடன் BTF தொகுப்பு.
● இழப்பு இழப்பீடு ஃபைபர் ஆப்டிகல் இணைப்பு மற்றும் சுவிட்ச்;
● WDM ஃபைபர் ஆப்டிகல் நெட்வொர்க்குகள்;
● MOPA (மாஸ்டர் ஆஸிலேட்டர் பவர் பெருக்கி) லேசர்.

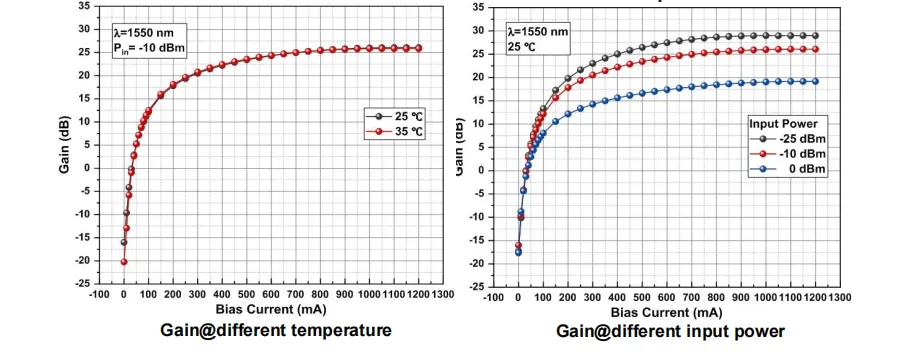

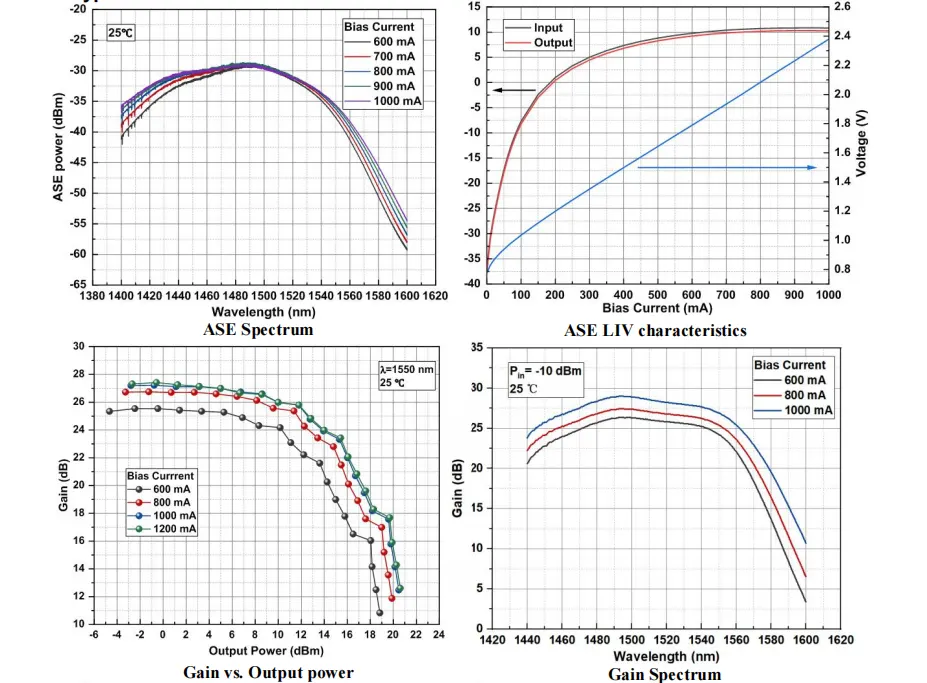

● வழக்கமான சிறப்பியல்பு வளைவு

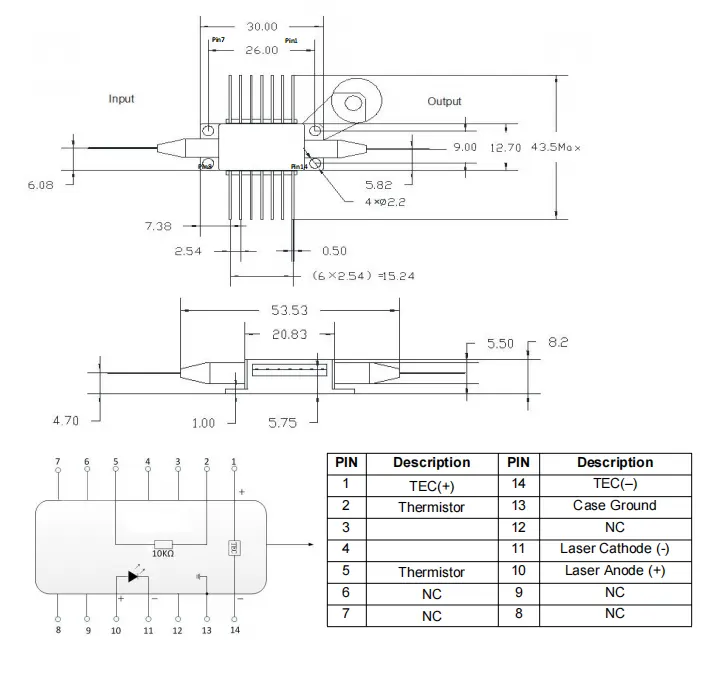

● தொகுப்பு வரைதல்&PIN-OUT வரையறை(அலகு:mm)-1550nm 23dBm செமிகண்டக்டர் ஆப்டிகல் பெருக்கி

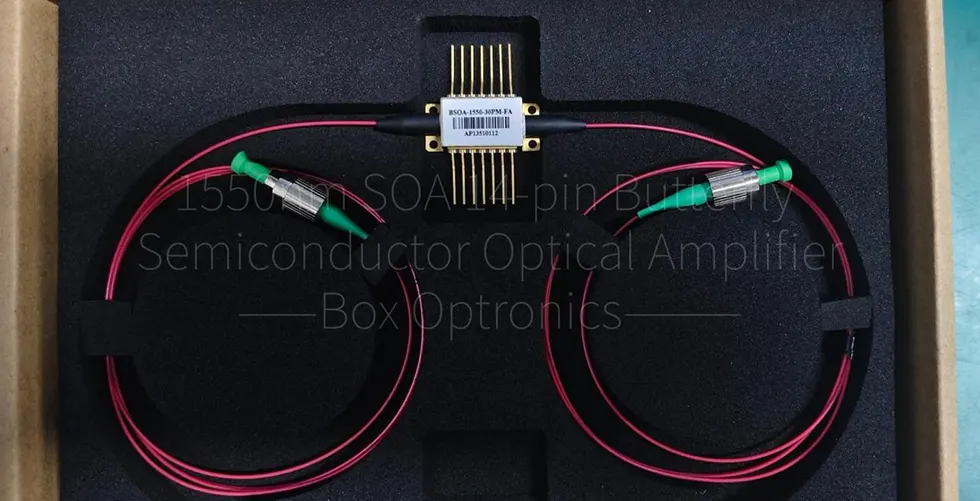

● பேக்கிங் உதாரணம்
|
|
துணைக்கருவிகள் |
அளவு |
|
1 |
1550nm 23dBm செமிகண்டக்டர் ஆப்டிகல் பெருக்கி |
1 |
|
2 |
தயாரிப்பு சோதனை அறிக்கை |
1 |
*தனிப்பட்ட சாதனம்; உள்ளமைவு இல்லை இயக்கி (தொகுதி தொகுப்பு ஒரு இயக்கி ஒருங்கிணைக்கிறது விருப்பமானது).
|
பெயர் |
அலைநீளம் |
ஆதாயம் |
ஃபைபர் வகை |
இணைப்பான் |
|
BSOA |
-XXXX |
-XX |
XX |
-XX |
|
SOA |
1550: 1550nm |
35:35dB 30:30dB 25:25dB |
SM:SMF-28e PM: PM1550 |
FA: FC/APC மற்றவை |
எ.கா: BSOA-1550-35PM-FA
(ஆர்டர் தகவல்: 1550nm 23dBm செமிகண்டக்டர் ஆப்டிகல் ஆம்ப்ளிஃபையர், 30~35dB சிறிய சிக்னல் ஆதாயம், 23dBm சாச்சுரேஷன் ஆப்டிகல் பவர், 14-பின் பட்டாம்பூச்சி தொகுப்பு, SM Hi1060 ஃபைபர், FC/APC இணைப்பான் உடன்).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10-15 வேலை நாட்கள் ஆகும். (இருந்தால் சில கையிருப்பில் உள்ளன, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● செயல்படும் போது, இந்த சாதனம் அதிக தீவிரம் கொண்ட லேசர் கற்றையை வெளியிடுகிறது; செய்ய ஃபைபர் எண்ட் முகத்தை நேரடியாகப் பார்க்க வேண்டாம், அவ்வாறு செய்வதால் கண் காயம் ஏற்படலாம்.
● இந்த சாதனம் மின்னியல் உணர்திறன் கொண்டது; எனவே, கண்டிப்பாக கடைபிடித்தல் பேக்கேஜிங்கின் போது நிலையான எதிர்ப்பு பாதுகாப்பு நடவடிக்கைகள் தேவை, போக்குவரத்து மற்றும் பயன்பாடு. கூடுதலாக, தடுப்பு நடவடிக்கைகள் எடுக்கப்பட வேண்டும் மின் விநியோகம் அதிகரிக்கிறது, அவ்வாறு செய்யத் தவறினால் நிரந்தர சேதம் ஏற்படலாம் சாதனம் (எ.கா., சரியான உபகரணங்களை தரையிறக்குவதை உறுதி செய்தல் மற்றும் ஆன்டி-ஸ்டாடிக் அணிதல் மணிக்கட்டு பட்டா).
● ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, அழுத்தம் கொடுக்க வேண்டாம் அல்லது சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது இழுக்கவும். சாதனங்களுக்கு இணைப்பான்களுடன் பொருத்தப்பட்டிருக்கும், சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டையும் உறுதிப்படுத்தவும் நிறுவல் அல்லது அகற்றும் போது ஒரே நேரத்தில் தூக்கி எறியப்படும்.
● அனைத்து கூறுகளையும் இயக்குவதற்கு முன், முதலில் குளிரூட்டியை இயக்கவும் பின்னர் சிப் அதிக வெப்பமடைவதைத் தடுக்க, அதிகரிக்கும் பவர்-அப் படிகளைத் தொடரவும் அதிக சுமை.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பாக்ஸ் ஆப்ட்ரானிக்ஸ் பின்வரும் சந்தர்ப்பங்களில் இலவச பழுதுபார்ப்பு சேவைகளை மறுக்கும் உரிமையை வைத்திருக்கிறது உத்தரவாத காலம்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
