1060nm 15dBm செமிகண்டக்டர் ஆப்டிகல் ஆம்ப்ளிஃபையர்(SOA) 14-முள் பட்டாம்பூச்சி தொகுப்பு ஆப்டிகலுக்கு உயர் செயல்திறன் தீர்வை வழங்குகிறது 1060nm அலைநீள வரம்பில் பெருக்கம். 15dBm வெளியீட்டு சக்தி மற்றும் 25dB சமிக்ஞை ஆதாயம், இந்த SOA ஆப்டிகல் சுவிட்சுகளில் உள்ள பயன்பாடுகளுக்கு ஏற்றது, மருத்துவ OCT, மற்றும் ஸ்வீப் அதிர்வெண் ஆதாரங்கள். ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், தி சாலிடரிங் வெப்பநிலை 260 ° C ஐ விட அதிகமாக இருக்கக்கூடாது, மேலும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும்.
|
அளவுரு |
சின்னம் |
நிபந்தனை |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும். |
அதிகபட்சம். |
அலகு |
|
இயக்க அலைநீளம் |
சிகரம் |
25℃, PIN=0dBm |
- |
1060 |
- |
nm |
|
ASE மைய அலைநீளம் |
λASE |
25℃, IF=400mA |
- |
1070 |
- |
nm |
|
-3dB ஆதாய அலைவரிசை |
Δλ |
PIN=-20dBm |
- |
50 |
- |
nm |
|
செறிவூட்டல் ஆப்டிகல் பவர் |
PMAX |
IF=400mA, PIN=5dBm@1060nm |
- |
15 |
- |
dBm |
|
சிறிய சிக்னல் ஆதாயம் |
எஸ்.எஸ்.ஜி |
IF=400mA, PIN=-25dBm@1060nm |
- |
25 |
- |
dB |
|
துருவமுனைப்பு சார்ந்தது ஆதாயம் |
PDG |
25℃, IF=400mA |
20 |
- |
- |
dB |
|
இயக்க மின்னோட்டம் |
IF |
- |
- |
400 |
600 |
எம்.ஏ |
|
முன்னோக்கி மின்னழுத்தம் |
VF |
- |
- |
- |
2.0 |
V |
|
இரைச்சல் படம் |
NF |
25℃, IF=400mA, @1060nm |
- |
8 |
10 |
dB |
|
TEC மின்னோட்டம் |
ITEC |
- |
- |
- |
1.8 |
A |
|
TEC மின்னழுத்தம் |
VTEC |
- |
- |
- |
3.4 |
V |
|
தெர்மிஸ்டர் எதிர்ப்பு |
Rtherm |
T=25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
தெர்மிஸ்டர் மின்னோட்டம் |
இதர்ம் |
- |
- |
- |
5 |
எம்.ஏ |
|
மொத்த சக்தி |
P |
- |
- |
- |
4 |
W |
|
இயக்க வெப்பநிலை |
மேல் |
I=IF |
-10 |
- |
70 |
℃ |
|
சேமிப்பு வெப்பநிலை |
TS |
- |
-40 |
- |
85 |
℃ |
● SMF-28e FC/APC இணைப்பான் கொண்ட ஃபைபர்;
● குறைந்த சத்தம் படம் &குறைந்த துருவமுனைப்பு சார்பு;
● 14-முள் TEC, தெர்மிஸ்டருடன் BTF தொகுப்பு.
● இழப்பு இழப்பீடு ஃபைபர் ஆப்டிகல் இணைப்பு மற்றும் சுவிட்ச்;
● மருத்துவ OCT;
● ஸ்வீப் அதிர்வெண் ஆதாரம், டியூன் செய்யக்கூடியது லேசர்.

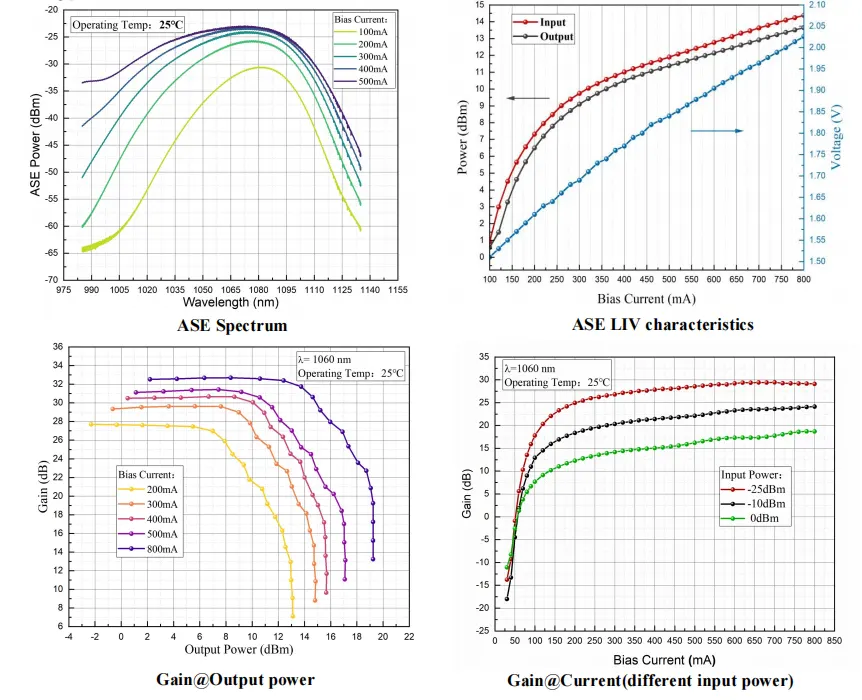

● வழக்கமான சிறப்பியல்பு வளைவு

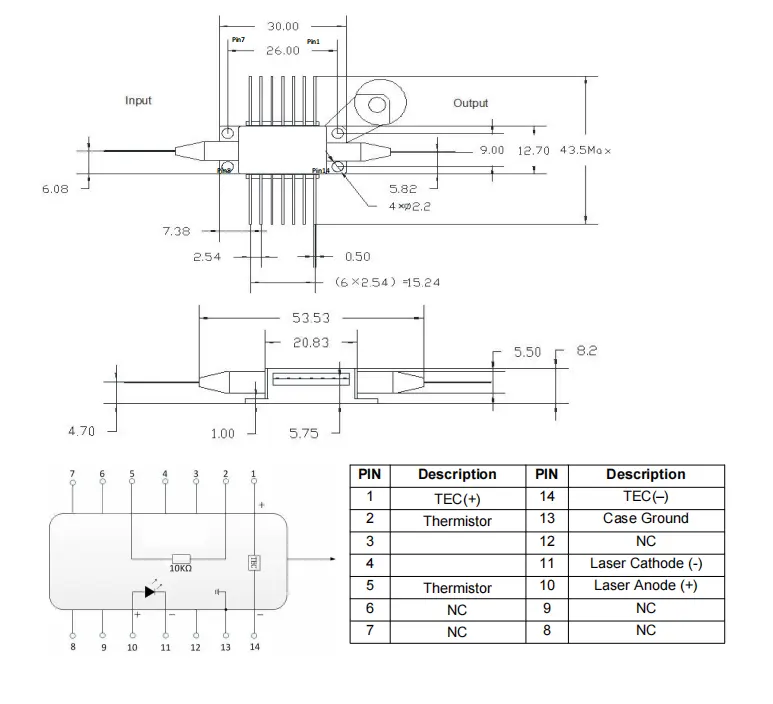

● தொகுப்பு வரைதல்&PIN-OUT வரையறை(அலகு:mm)-1060nm 15dBm செமிகண்டக்டர் ஆப்டிகல் பெருக்கி
|
பெயர் |
அலைநீளம் |
ஆதாயம் |
ஃபைபர் வகை |
இணைப்பான் |
|
BSOA |
-XXXX |
-XX |
XX |
-XX |
|
SOA |
1060: 1060nm |
25:25dB |
SM:SMF-28e |
FA: FC/APC மற்றவை |
எ.கா: BSOA-1060-25SM-FA
(ஆர்டர் தகவல்: 1060nm 15dBm செமிகண்டக்டர் ஆப்டிகல் ஆம்ப்ளிஃபையர், 25dB சிறிய சிக்னல் ஆதாயம், 15dBm சாச்சுரேஷன் ஆப்டிகல் பவர், 14-பின் பட்டாம்பூச்சி தொகுப்பு, உடன் SM ஃபைபர், FC/APC இணைப்பு).
பிற தனிப்பயனாக்கப்பட்ட தேவைகளுக்கு, தொடர்பு கொள்ளவும்: sales06@boxoptronics.com
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், Box Optronics பயன்படுத்த பரிந்துரைக்கிறது EXW. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும் தயாரிப்புகள்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்திக்கு சுமார் 10-15 வேலை நாட்கள் ஆகும். (இருந்தால் சில கையிருப்பில் உள்ளன, அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள் 3-5 வேலை நாட்கள் ஆகலாம்.
● ஆப்டிகல் ஃபைபர்கள் உடையக்கூடியவை; சாதனத்தை இழுக்க ஃபைபர் பயன்படுத்த வேண்டாம். சாதனத்தை அதன் சாக்கெட்டிலிருந்து செருகும் போது அல்லது அகற்றும் போது, அழுத்தம் கொடுக்க வேண்டாம் அல்லது சாதனத்தின் பின்புறத்தில் அமைந்துள்ள ஸ்லீவ் மீது இழுக்கவும். சாதனங்களுக்கு இணைப்பான்களுடன் பொருத்தப்பட்டிருக்கும், சாதனம் மற்றும் ஃபைபர் இணைப்பான் இரண்டையும் உறுதிப்படுத்தவும் நிறுவல் அல்லது அகற்றும் போது ஒரே நேரத்தில் தூக்கி எறியப்படும்.
● ஊசிகளுக்கு சாலிடரிங் தேவைப்பட்டால், சாலிடரிங் வெப்பநிலை கூடாது 260 ° C ஐ விட அதிகமாக, மற்றும் சாலிடரிங் நேரம் 10 வினாடிகளுக்கு மிகாமல் இருக்க வேண்டும். குறிப்பாக பின்வருவனவற்றில் கவனம் செலுத்தப்பட வேண்டும்: சாலிடரிங் செயல்பாட்டின் போது, தி சாதனம் மின்சாரம் இல்லாத நிலையில் இருக்க வேண்டும், மேலும் சாலிடரிங் இரும்பு சரியாக இருக்க வேண்டும் அடித்தளமிட்டது.
● சக்தி மற்றும் அதிக வெப்பநிலை நிலைகளின் கீழ் லேசரை இயக்குதல் தரவுத்தாளில் குறிப்பிடப்பட்டுள்ள விவரக்குறிப்புகள் லேசரின் வயதானதை துரிதப்படுத்தும் மற்றும் சாதனத்திற்கு சேதம் விளைவிக்கும்.
● உத்தரவாதக் காலம்:
1க்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு வாங்கியதில் இருந்து ஆண்டு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் தயாரிப்பு தர சிக்கல்களால் ஏற்படும் தவறுகளுக்கு வழங்கப்படும். இருப்பினும், பெட்டி பின்வருவனவற்றில் இலவச பழுதுபார்க்கும் சேவைகளை மறுக்கும் உரிமையை ஆப்ட்ரானிக்ஸ் வைத்திருக்கிறது உத்தரவாதக் காலத்திற்குள் வழக்குகள்:
(1) இயற்கை காரணிகளால் ஏற்படும் சேதம் (எ.கா., மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்கள்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
