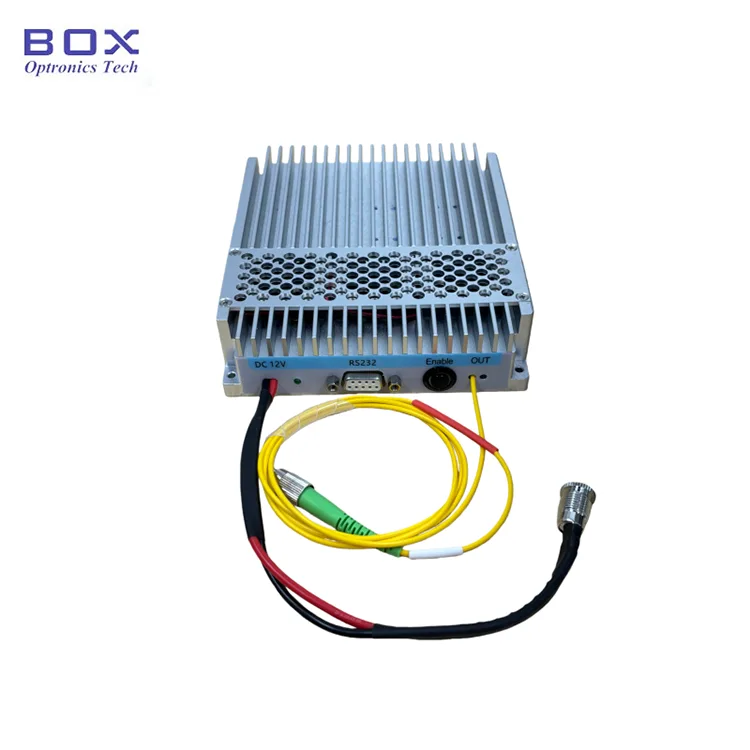

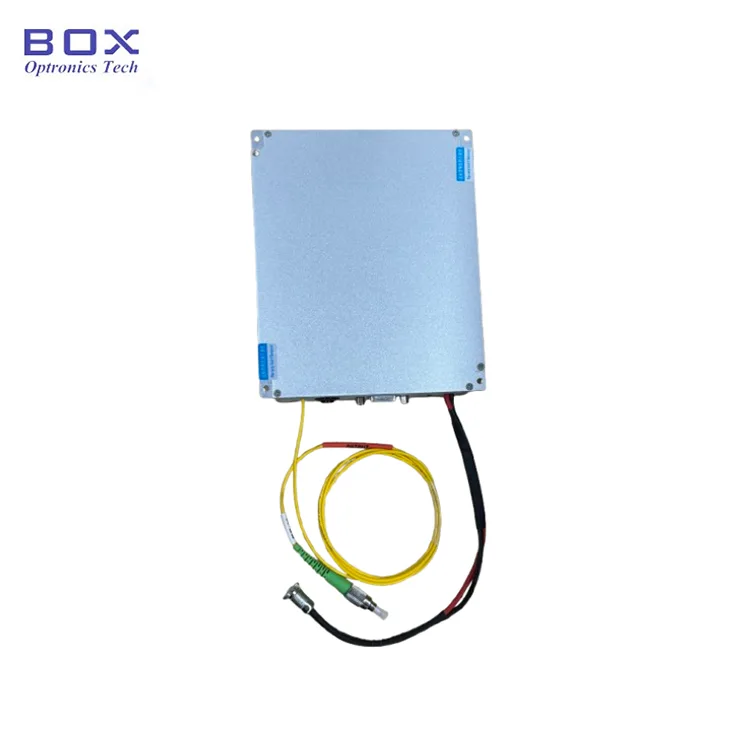

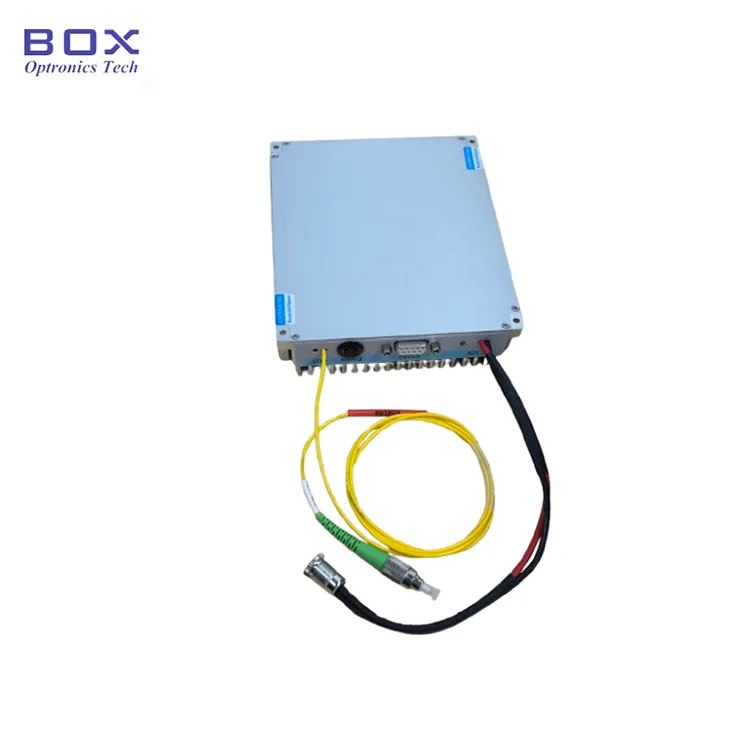

1550nm 1W ஃபைபர் இணைக்கப்பட்ட லேசர்

இந்த 1550nm 1W ஃபைபர் இணைக்கப்பட்ட லேசர் ஒரு DFB விதை லேசரைப் பயன்படுத்துகிறது, இது ஒரு உயர்-அலைநீள உயர்-சக்தி லேசர் வெளியீட்டை அடைய, உயர்-சக்தி ஆதாய ஆப்டிகல் பாதை தொகுதியுடன் இணைக்கப்பட்டுள்ளது. அலைநீள சகிப்புத்தன்மை +/-0.5nm. ஒற்றை-முறை அல்லது துருவமுனைப்பு-பராமரித்தல் ஆப்டிகல் ஃபைபர். உயர் வெளியீட்டு சக்தி மற்றும் சக்தி அனுசரிப்பு. பாக்ஸ் ஆப்ட்ரானிக்ஸ் தேவைக்கேற்ப தனிப்பயனாக்கலை ஆதரிக்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பொருளடக்கம்

1. 1550nm 1W ஃபைபர் இணைக்கப்பட்ட லேசர் அறிமுகம்

2. தயாரிப்பு விவரக்குறிப்புகள்

3. அம்சங்கள்

4. விண்ணப்பங்கள்

5. தயாரிப்பு விவரங்கள்

6. ஆர்டர் தகவல்

7. தரவுத்தாள் மற்றும் சோதனைத்தாள்

8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்

9. செயல்பாட்டு வழிகாட்டி

10. செயல்பாட்டுக் குறிப்புகள் மற்றும் பராமரிப்பு

11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

தயாரிப்பு அறிமுகம்-1550nm 1W ஃபைபர் இணைந்த லேசர்

1550nm 1W ஃபைபர் இணைக்கப்பட்ட லேசர் ஒற்றை-அலைநீளம், உயர்-பவர் லேசர் வெளியீட்டை அடைவதற்கு உயர்-சக்தி ஆதாய ஆப்டிகல் தொகுதியுடன் இணைந்து DFB விதை லேசரைப் பயன்படுத்துகிறது. இது அதிக அலைநீளத் துல்லியம் மற்றும் உயர் பக்க-முறை அடக்க விகிதத்தைக் கொண்டுள்ளது. விருப்பங்களில் ஒற்றை-முறை அல்லது துருவமுனைப்பு-பராமரிப்பு ஃபைபர் அடங்கும்; யூனிட் அனுசரிப்பு மின்னோட்டத்துடன் கூடிய உயர் வெளியீட்டு ஆற்றலை வழங்குகிறது, பவர்-அப் மீது உடனடி ஒளி உமிழ்வு மற்றும் பயனர் நட்பு செயல்பாடு, இது ஆராய்ச்சியாளர்களின் ஆய்வக பயன்பாட்டிற்கு ஏற்றதாக அமைகிறது.

தயாரிப்பு விவரக்குறிப்புகள்-1550nm 1W ஃபைபர் இணைக்கப்பட்ட லேசர்

அளவுருக்கள்	அலகு	மதிப்புகள்						குறிப்புகள்
அலைநீள வரம்பு	nm	1550
அலைநீள துல்லியம்	nm	± 0.5
நிறமாலை கோடு அகலம்	nm	≤0.1
பக்க பயன்முறை அடக்க விகிதம் (SMSR)	dB	≥50
இயக்க முறை	-	CW
வெளியீட்டு சக்தி	dBm	30	33	37	40	41	43	1~20W
சக்தி ஒழுங்குமுறை வரம்பு	-	10%~100%
ஒளியியல் சக்தி உறுதியற்ற தன்மை	dB	≤± 0.02 (15நிமி.); ≤±0.05 (8 மணிநேரம்)						≤± 0.5%; ≤± 1.2%
துருவமுனைப்பு நிலை	-	சீரற்ற			நேரியல் துருவமுனைப்பு
துருவமுனைப்பு அழிவு விகிதம் (PER)	dB	-			≥23
பிக்டெயில் ஃபைபர் & கனெக்டர் வகை	-	SMF-28			PM1550			FC/APC
தொடர்பு இடைமுகம்	-	தொடுதிரை/DB9 பெண் (RS232)						பெஞ்ச்டாப்
		DB9 பெண் (RS232)						தொகுதி
பவர் சப்ளை	-	AC 100~240V, <150W						பெஞ்ச்டாப்
		DC 12V, <60W						தொகுதி
பரிமாணங்கள்	மிமீ	30~33dBm: 255(W)×322(D)×115(H)						B2
		37~43dBm: 376(W)×340(D)×112(H)						B3
		30~33dBm: 150(W)×125(D)×21.5(H)						M21
		30~33dBm: 150(W)×125(D)×31.5(H)						M31
		37~40dBm: 139(W)×235(D)×70(H)						M70
இயக்க வெப்பநிலை	℃	-5 ~ +55
இயக்க ஈரப்பதம்	-	0~70%

தயாரிப்பு அம்சங்கள்-1550nm 1W ஃபைபர் இணைக்கப்பட்ட லேசர்

● DFB விதை + உயர்-சக்தி ஆதாய நிலை கட்டிடக்கலை சமநிலை லைன்வித் மற்றும் பவர்;

● நீண்ட கால தொடர்ச்சியான செயல்பாட்டிற்கான விதிவிலக்கான சக்தி நிலைத்தன்மை;

● நெகிழ்வான கணினி ஒருங்கிணைப்புக்கான SM மற்றும் PM ஃபைபர் விருப்பங்கள்;

● ஆய்வகம் மற்றும் OEM ஒருங்கிணைப்புக்கான பெஞ்ச்டாப் மற்றும் தொகுதி தொகுப்புகள்;

● 10%–100% தொடர்ச்சியான ஆற்றல் சரிசெய்தல்.

தயாரிப்பு பயன்பாடுகள்-1550nm 1W ஃபைபர் இணைக்கப்பட்ட லேசர்

● ஒத்திசைவான ஒளியியல் தொடர்பு சோதனை மற்றும் ஆராய்ச்சி;

● நேரியல் அல்லாத ஒளியியல் மற்றும் சூப்பர் கான்டினியம் உருவாக்கம்;

● LiDAR டிரான்ஸ்மிட்டர் ஒளி மூல;

● ஃபைபர் பெருக்கி உந்தி மற்றும் குணாதிசயத்தைப் பெறுதல்.

தயாரிப்பு விவரங்கள்-1550nm 1W ஃபைபர் இணைக்கப்பட்ட லேசர்

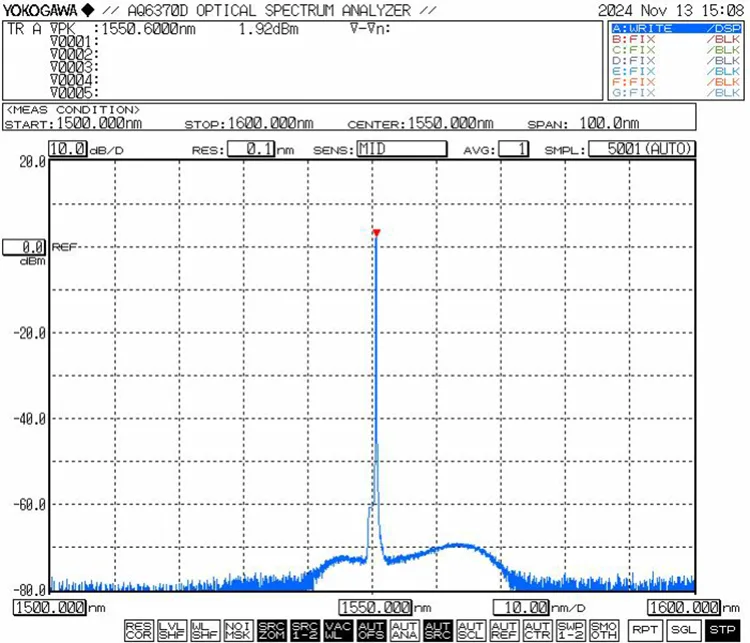

● வழக்கமான சிறப்பியல்பு வளைவு: λ= 1550 nm, கோடு அகலம் ≤3MHz, Pavg= 20W

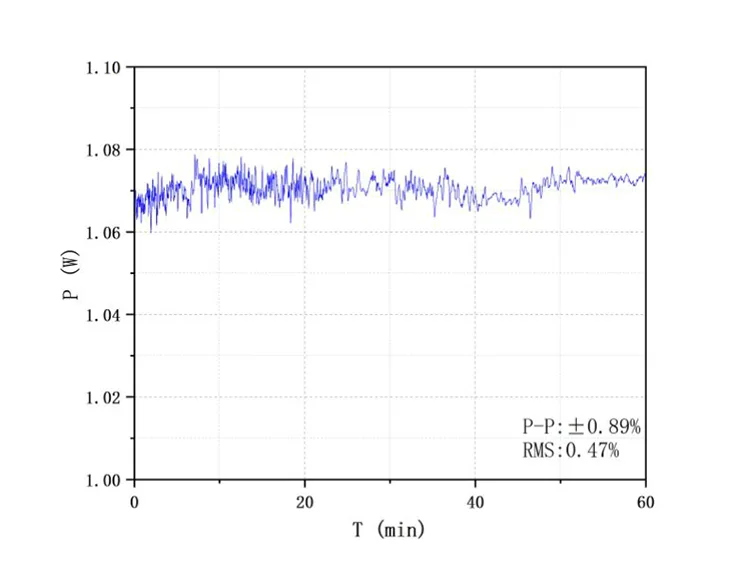

● லேசர் பவர் மற்றும் பவர் ஸ்டெபிலிட்டி (பவர் ஸ்டெபிலிட்டி டெஸ்ட்@1W)

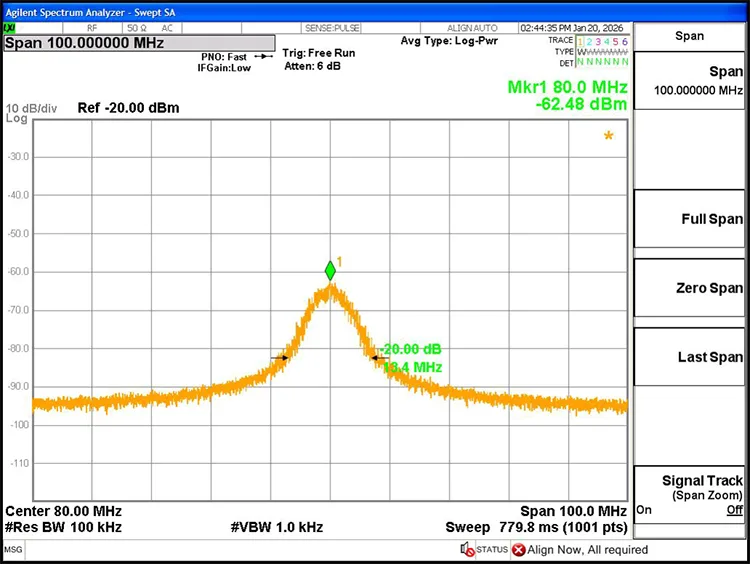

● லேசர் லைன்அகலம்@3dB: 0.67MHz

ஆர்டர் தகவல்-1550nm 1W ஃபைபர் இணைந்த லேசர்

ஃபைபர் லேசர்

அலைநீளம்

வெளியீட்டு சக்தி

ஃபைபர் வகை

பரிமாணம்

எச்.எஃப்.எல்

-XXXX

-XX

-எக்ஸ்

1550:1550nm

1535~1565nm

30: 30dBm

33: 33dBm

37: 37dBm

40: 40dBm

41: 41dBm

43: 43dBm

SM: SMF-28e

PM: PM1550

M21: தொகுதி

M31: தொகுதி

M70: தொகுதி

பி: பெஞ்ச்டாப்

எ.கா: HFL-1550-30-PM-M31

(ஆர்டர் தகவல்: 1550nm 1W ஃபைபர் இணைக்கப்பட்ட லேசர், 1W (30dBm) வெளியீட்டு சக்தி, PM1550ஃபைபர், தொகுதி தொகுப்பு).

டேட்டாஷீட் மற்றும் டெஸ்ட்ஷீட்-1550nm 1W ஃபைபர் இணைந்த லேசர்

தரவுத்தாள்

சோதனைத்தாள்

மேற்கோள் மற்றும் கட்டணம் செலுத்துவதற்கான விதிமுறைகள்-1550nm 1W ஃபைபர் கப்பிடு லேசர்

● மேற்கோள் விதிமுறைகள்

(1) EXW

(2) டிஏபி

(3) மற்றவை

● பணம் செலுத்தும் விதிமுறைகள்

PayPal மற்றும் T/T கிடைக்கின்றன.

செயல்பாட்டு படிகள்-1550nm 1W ஃபைபர் கப்பிடு லேசர்

படி1. அன்பேக்கிங்: அசெம்பிளி செய்வதற்கு முன், அனைத்து ஆக்சஸெரீகளும் முடிந்ததா என்பதைச் சரிபார்க்கவும்.

● நிலையான பாகங்கள்

	துணைக்கருவிகள்	அளவு
1	ஒளி மூல (தொகுதி ஹோஸ்ட்)	1
2	USB-RS485 DB9 டேட்டா கேபிள்	1
3	பவர் அடாப்டர் (விரும்பினால்)	1
4	தயாரிப்பு சோதனை அறிக்கை	1

படி2. பவர் சப்ளை: பவர் போர்ட் நிலையான DC5.5×2.1mm இடைமுகத்தைப் பயன்படுத்துகிறது. அசல் பொருந்திய பவர் அடாப்டரை (DC5V அல்லது DC12V) மட்டும் பயன்படுத்தவும். முறையற்ற பவர் அடாப்டர்கள் ஒளி மூலத்தை சேதப்படுத்தலாம். ஸ்விட்ச் பவர் சப்ளையுடன் இணைப்பதற்கான U-வடிவ கனெக்டர் பவர் கேபிள் வாங்கும் போது கோரிக்கையின் பேரில் கிடைக்கும்.

படி3. அவுட்புட் ஃபைபரை இணைக்கிறது: ஃபைபர் கனெக்டரில் இருந்து டஸ்ட் கேப்பை அகற்றி, மாசு அல்லது சேதம் உள்ளதா என இறுதி முகத்தை ஆய்வு செய்து, பிற ஃபைபர் சாதனங்கள் அல்லது சோதனைக் கருவிகளுடன் இணைக்கும் முன் சுத்தத்தை உறுதிப்படுத்தவும். உயர்-பவர் மாடல்களுக்கு, இணைவு பிரித்தல் பரிந்துரைக்கப்படுகிறது.

Setp4. ஹோஸ்ட் கணினியுடன் இணைக்கவும்: மாட்யூலை கணினியுடன் இணைக்க, சேர்க்கப்பட்ட USB-RS232 சீரியல் டேட்டா கேபிளைப் பயன்படுத்தவும். தகவல்தொடர்புகளை இயக்க, பிரத்யேக சீரியல் டிரைவரை (பாக்ஸ் ஆப்ட்ரானிக்ஸ் வழங்கியது) நிறுவவும். இயக்கி இல்லாமல், ஹோஸ்ட் மென்பொருளை மாட்யூலுடன் இணைக்க முடியாது.

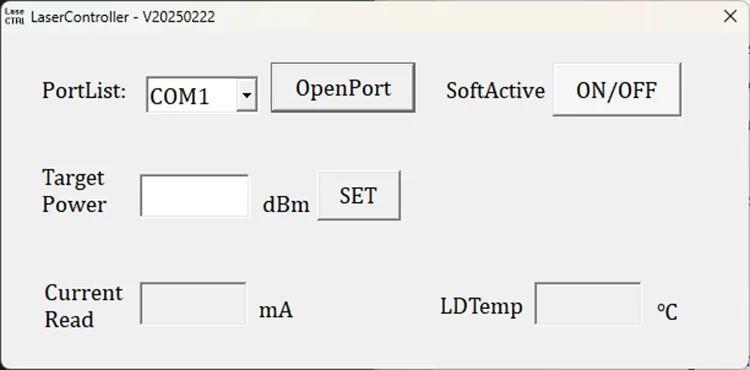

படி 5. கட்டுப்பாட்டு மென்பொருள்: ஹோஸ்ட் மென்பொருளானது வெளியீட்டு சக்தியை சரிசெய்தல் மற்றும் "SoftActive" பொத்தான் வழியாக லேசர் வெளியீட்டைக் கட்டுப்படுத்த அனுமதிக்கிறது (கீழே உள்ள இடைமுக வரைபடத்தைப் பார்க்கவும்). மென்பொருள் செட் பம்ப் மின்னோட்டம், வெளியீட்டு சக்தி மற்றும் வெப்பநிலை கண்காணிப்பு நிலை ஆகியவற்றைக் காட்டுகிறது

படி6. பயன்பாட்டிற்குப் பிறகு, மூடு பொத்தானைக் கிளிக் செய்து, மின்சார விநியோகத்தை அணைத்து, ஃபைபர் இணைப்பைத் துண்டிக்கவும்.

செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு-1550nm 1W ஃபைபர் இணைக்கப்பட்ட லேசர்

● ஃபைபர் கனெக்டர்களை அடிக்கடி செருகுவதையும்/அன்ப்ளக் செய்வதையும் தவிர்க்கவும், இதனால் தூசி சேர்வதையும் முகத்தின் இறுதிப் பகுதி சேதமடைவதையும் தடுக்கவும்.

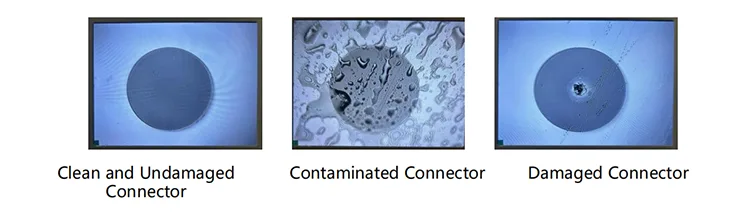

● ஃபைபர் கனெக்டர்களை லின்ட் இல்லாத துடைப்பான் மூலம் சுத்தம் செய்து, இணைப்பிற்கு முன் ஃபைபர் எண்ட்-ஃபேஸ் டிடெக்டர் மூலம் பரிசோதிக்கவும். எப்பொழுதும் ஃபைபர்களை இணைக்கவும்/துண்டிக்கவும். டஸ்ட் கேப்களுடன் பயன்படுத்தப்படாத இணைப்பிகளை மூடவும்.

● ஈரப்பதம், தூசி மற்றும் அரிப்புக்கு எதிராக முன்னெச்சரிக்கை நடவடிக்கைகளை எடுக்கவும்; உலர்ந்த இடத்தில் சேமிக்கவும்.

● நீண்ட காலத்திற்கு பயன்படுத்தும் போது, அதை ஒரு ஹீட் சிங்கில் வைக்கவும்.

தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை-1550nm 1W ஃபைபர் இணைந்த லேசர்

● உத்தரவாதக் காலம்:

வாங்கியதிலிருந்து 1 வருடத்திற்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.

● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:

இலவச உத்தரவாதக் காலத்தில், தயாரிப்பு தரச் சிக்கல்களால் ஏற்படும் தவறுகளுக்கு இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் வழங்கப்படும். இருப்பினும், உத்தரவாதக் காலத்திற்குள் பின்வரும் சந்தர்ப்பங்களில் இலவச பழுதுபார்ப்பு சேவைகளை மறுக்கும் உரிமையை Box Optronics கொண்டுள்ளது:

(1) இயற்கை காரணிகள் (எ.கா. மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்களால் ஏற்படும் சேதம்.

(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.

(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.

(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.

(5) வீட்டின் மீது மாற்றப்பட்ட அல்லது முழுமையடையாத உத்தரவாத லேபிள்கள்.

(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
