பாக்ஸ் ஆப்ட்ரானிக்ஸ் ஆப்டிகல் பவர் மீட்டர் என்பது துல்லியமான ஆப்டிகல் பவர் கண்டறிதல் மற்றும் பகுப்பாய்வுக்காக வடிவமைக்கப்பட்ட உயர் செயல்திறன் கொண்ட ஆப்டோ எலக்ட்ரானிக் அளவீட்டு கருவியாகும். உயர்தர சிலிக்கான் (Si) மற்றும் இண்டியம் காலியம் ஆர்சனைடு (InGaAs) ஃபோட்டோடியோட் டிடெக்டர்களைச் சுற்றிக் கட்டப்பட்ட எங்கள் மின் மீட்டர்கள், புற ஊதா, புலப்படும், அருகாமை-அகச்சிவப்பு மற்றும் நடு-அகச்சிவப்பு நிறமாலை வரம்புகளில் துல்லியமான, நம்பகமான அளவீடுகளை வழங்குகின்றன.
இந்தத் தொடரில் ஆய்வகம் மற்றும் உற்பத்தி சோதனைக்கான பெஞ்ச்டாப் மல்டி-சேனல் மாடல்கள் (PM-MC-4-B5) மற்றும் கள சோதனை மற்றும் ஆன்-சைட் அளவுத்திருத்தத்திற்கான சிறிய கையடக்க ஒற்றை-சேனல் மாதிரிகள் (PM-SC-1-HD) ஆகிய இரண்டும் அடங்கும். அனைத்து யூனிட்களிலும் உள்ளுணர்வு தொடுதிரை இடைமுகங்கள், நிகழ்நேர புள்ளிவிவர பகுப்பாய்வு (தற்போதைய, நிமிடம், அதிகபட்சம், சராசரி, உச்சநிலை, உச்சநிலை, நிலையான விலகல்) மற்றும் பிசி அடிப்படையிலான தரவு கையகப்படுத்தல் மற்றும் பகுப்பாய்வுக்கான USB இணைப்பு ஆகியவற்றைக் கொண்டுள்ளது. வெவ்வேறு அலைநீள பட்டைகள் மற்றும் சக்தி வரம்புகளை ஆதரிக்கும் பரிமாற்றக்கூடிய டிடெக்டர் ஹெட்கள், சீரான பீம் சேகரிப்புக்கான விருப்பமான ஒருங்கிணைக்கும் கோள வடிவமைப்புகள் மற்றும் நெகிழ்வான ஃபைபர் இணைப்பு பாகங்கள் (பேர் ஃபைபர் அடாப்டர் மற்றும் எஃப்சி ஃபைபர் அடாப்டர்) ஆகியவற்றுடன், எங்கள் ஆப்டிகல் பவர் மீட்டர்களை குறிப்பிட்ட தேவைகளைப் பூர்த்தி செய்ய உள்ளமைக்க முடியும்.
● உயர் அளவீட்டுத் தெளிவுத்திறன்: துல்லியமான ஆற்றல் அளவீடுகளுக்கு 0.001dB
● பரந்த ஆற்றல் வரம்பு: 1nW~10mW அல்லது 10uW~10W
● பரந்த அலைநீளம் கவரேஜ்: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)
● பல வடிவ காரணிகள்: பெஞ்ச்டாப் (4-சேனல்) மற்றும் கையடக்க (1-சேனல்) உள்ளமைவுகள் உள்ளன
● உள்ளமைக்கப்பட்ட ஆற்றல் புள்ளிவிவர பகுப்பாய்வு: தற்போதைய மதிப்பு, குறைந்தபட்சம், அதிகபட்சம், சராசரி, உச்சநிலையிலிருந்து உச்சம், நிலையான விலகல்
● கட்டமைக்கக்கூடிய தரவு மாதிரி இடைவெளி: 0.1வி முதல் 1வி வரை
● நிகழ்நேர காட்சியுடன் உள்ளுணர்வு தொடுதிரை பயனர் இடைமுகம்
● தரவு பதிவு மற்றும் வரைகலை பகுப்பாய்வுக்கான ஹோஸ்ட் மென்பொருளுடன் USB இணைப்பு
● BNC/SMA வழியாக அனலாக் மின்னழுத்த வெளியீடு (0~2.5V).
● வெறும் ஃபைபர் அடாப்டர் (BFA) மற்றும் FC ஃபைபர் அடாப்டர் (FCA) துணைக்கருவிகளுடன் இணக்கமானது
● கச்சிதமான, முரட்டுத்தனமான வடிவமைப்பு ஆய்வக மற்றும் தொழில்துறை சூழல்களுக்கு ஏற்றது
● அளவீட்டு நிச்சயமற்ற தன்மை: ±5%
● ஒளியியல் கூறு சோதனை மற்றும் குணாதிசயம் (லேசர் டையோட்கள், இழைகள், பெருக்கிகள், தனிமைப்படுத்திகள்)
● லேசர் ஆற்றல் வெளியீடு சரிபார்ப்பு மற்றும் நிலைப்புத்தன்மை கண்காணிப்பு
● ஃபைபர் ஆப்டிக் சிஸ்டம் சீரமைப்பு மற்றும் இழப்பு அளவீடு
● ஃபோட்டானிக்ஸ் மற்றும் ஆப்டோ எலக்ட்ரானிக்ஸில் ஆராய்ச்சி மற்றும் மேம்பாட்டு ஆய்வகங்கள்
● தொழில்துறை லேசர் உற்பத்தி வரி தரக் கட்டுப்பாடு மற்றும் சோதனை
● ஆப்டிகல் சென்சார் அளவுத்திருத்தம் மற்றும் சரிபார்த்தல்
● தொலைத்தொடர்பு கூறு சோதனை (CWDM, DWDM, டிரான்ஸ்ஸீவர்ஸ்)
● கல்வி மற்றும் பல்கலைக்கழக ஒளியியல் ஆய்வகங்கள்
● கள சேவை மற்றும் ஆன்-சைட் உபகரணங்கள் அளவுத்திருத்தம்
|
அளவுரு |
அலகு |
பிஎம்எஸ்-4011-2040 |
பிஎம்எஸ்-9016-6010 |
பிஎம்எஸ்-9016-2043 |
பிஎம்எஸ்-1122-2040 |
|
டிடெக்டர் வகை |
- |
Si ஃபோட்டோடியோட் |
InGaAs Photodiode |
InGaAs Photodiode |
InGaAs Photodiode |
|
ஒருங்கிணைத்தல் கோளம் |
- |
ஆம் |
இல்லை |
ஆம் |
ஆம் |
|
இயக்க அலைநீளம் |
nm |
400~1100 |
900~1650 |
900~1650 |
1100~2200 |
|
ஆப்டிகல் துளை |
மிமீ |
Ø12 |
Ø12 |
Ø12 |
Ø12 |
|
சக்தி அளவீட்டு வரம்பு |
dBm |
-20~+40 |
-60~+10 |
-20~+43 |
-20~+40 |
|
உள்ளீட்டு பாகங்கள் |
- |
BFA அல்லது FCA |
BFA அல்லது FCA |
BFA அல்லது FCA |
BFA அல்லது FCA |
|
டிடெக்டர் கேபிள் நீளம் |
m |
1.5 |
1.5 |
1.5 |
1.5 |
|
தொடர்பு துறைமுகம் |
- |
DB9 பின் |
DB9 பின் |
DB9 பின் |
DB9 பின் |
|
பரிமாணங்கள் (W×D×H) |
மிமீ |
65×67.5×74 |
75×93×47.5 |
65×67.5×74 |
65×67.5×74 |
|
அளவுரு |
அலகு |
PM-MC-4-B5 (பெஞ்ச்டாப்) |
PM-SC-1-HD (கையடக்கம்) |
|
தொகுப்பு வகை |
- |
பெஞ்ச்டாப் |
கையடக்கமானது |
|
சேனல்களின் எண்ணிக்கை |
- |
4 |
1 |
|
அளவீட்டுத் தீர்மானம் |
dB |
0.001 |
0.001 |
|
அளவீட்டு நிச்சயமற்ற தன்மை |
% |
±5 |
±5 |
|
தரவு மாதிரி இடைவெளி |
s |
0.1~1 (கட்டமைக்கக்கூடியது) |
0.1~1 (கட்டமைக்கக்கூடியது) |
|
புள்ளியியல் பகுப்பாய்வு |
- |
மின்னோட்டம், குறைந்தபட்சம், அதிகபட்சம்., Aver., உச்சம்-உச்சம், தரநிலை விலகல் |
|
|
கட்டுப்பாட்டு முறை |
- |
தொடுதிரை / DB9 பெண் |
தொடுதிரை / DB9 பெண் |
|
ஹோஸ்ட் பரிமாணங்கள் (W×D×H) |
மிமீ |
285×200×150 |
130×37×90 |
|
அனலாக் மின்னழுத்த வெளியீடு வரம்பு |
V |
0~2.5 |
0~2.5 |
|
அனலாக் அவுட்புட் போர்ட் |
- |
பிஎன்சி |
எஸ்எம்ஏ |
|
பிசி கம்யூனிகேஷன் போர்ட் |
- |
USB |
USB |
|
இயக்க வெப்பநிலை |
°C |
-5 ~ +55 |
-5 ~ +55 |
|
ஈரப்பதம் வரம்பு |
%RH |
0 ~ 70 |
0 ~ 70 |
|
பவர் சப்ளை |
- |
AC 100~240V, <15W |
AC 100~240V, <15W |
|
அளவுரு |
பேர் ஃபைபர் அடாப்டர் (BFA) |
FC ஃபைபர் அடாப்டர் (FCA) |
|
துணை வகை |
வெற்று ஃபைபர் அடாப்டர் |
FC ஃபைபர் அடாப்டர் |
|
சரிசெய்தல் முறை |
காந்த ஈர்ப்பு |
உள் நூல் |
|
கிராப்பிங் ஃபைபர் விட்டம் |
250μm; 400μm; 1000μm |
எஃப்சி, வைட் கீ |
|
இணக்கமான கண்டுபிடிப்பாளர்கள் |
PMS அனைத்து தொடர்கள் |
PMS அனைத்து தொடர்கள் |
|
பரிமாணங்கள் |
50×30.7×25.8 மிமீ |
Ø30 மிமீ |
ஆப்டிகல் பவர் மீட்டர் என்பது ஒரு துல்லியமான ஆப்டோ எலக்ட்ரானிக் கருவியாகும், இது பொதுவாக லேசர்கள், ஒளி-உமிழும் டையோட்கள் (எல்இடி) அல்லது ஃபைபர்-ஆப்டிக் டிரான்ஸ்மிஷன் சிஸ்டம்களில் இருந்து ஆப்டிகல் சிக்னல்களின் சக்தியை அளவிட வடிவமைக்கப்பட்டுள்ளது.
இது இரண்டு முதன்மை கூறுகளைக் கொண்டுள்ளது: உள்வரும் ஒளியியல் சக்தியை மின்னோட்டமாக மாற்றும் அளவீடு செய்யப்பட்ட ஃபோட்டோடியோட் சென்சார் ஹெட் மற்றும் வாட்ஸ் (W), மில்லிவாட்ஸ் (mW) அல்லது டெசிபல்கள் (1mW க்கு தொடர்புடைய டெசிபல்கள்) போன்ற அலகுகளில் அளவிடப்பட்ட சக்தி மதிப்பைப் பெருக்கி, டிஜிட்டல் மயமாக்கி, காண்பிக்கும் காட்சி/செயலாக்க அலகு.
ஒளியியல் பவர் மீட்டர்கள் ஃபோட்டானிக்ஸ் ஆராய்ச்சி, ஃபைபர் ஆப்டிக் கம்யூனிகேஷன்ஸ், லேசர் உற்பத்தி மற்றும் தரக் கட்டுப்பாடு ஆகியவற்றில் அடிப்படைக் கருவிகளாகும். அவை லேசர் அவுட்புட் குணாதிசயம், ஃபைபர் செருகும் இழப்பு அளவீடு, ஆப்டிகல் ஆம்ப்ளிஃபையர் வெளியீட்டு சக்தி மற்றும் ஆதாய அளவீடு மற்றும் சிஸ்டம்-லெவல் பவர் பட்ஜெட் சரிபார்ப்புக்கு பயன்படுத்தப்படுகின்றன.
கண்டறியும் பொருளின் தேர்வு (தெரியும்/NIRக்கான சிலிக்கான், NIR/SWIRக்கான InGaAs) கருவியின் அலைநீள வரம்பையும் உணர்திறனையும் தீர்மானிக்கிறது.
பாக்ஸ் ஆப்ட்ரானிக்ஸ் ஒரு மாடுலர் ஆப்டிகல் பவர் மீட்டர் பிளாட்ஃபார்ம் ஒன்றை ஒன்றுக்கொன்று மாற்றக்கூடிய டிடெக்டர் ஹெட்கள் மற்றும் இரண்டு ஹோஸ்ட் யூனிட் விருப்பங்களுடன் வழங்குகிறது, இது வாடிக்கையாளர்கள் தங்கள் குறிப்பிட்ட அளவீட்டுத் தேவைகளுக்கு உகந்த அமைப்பை உள்ளமைக்க அனுமதிக்கிறது:

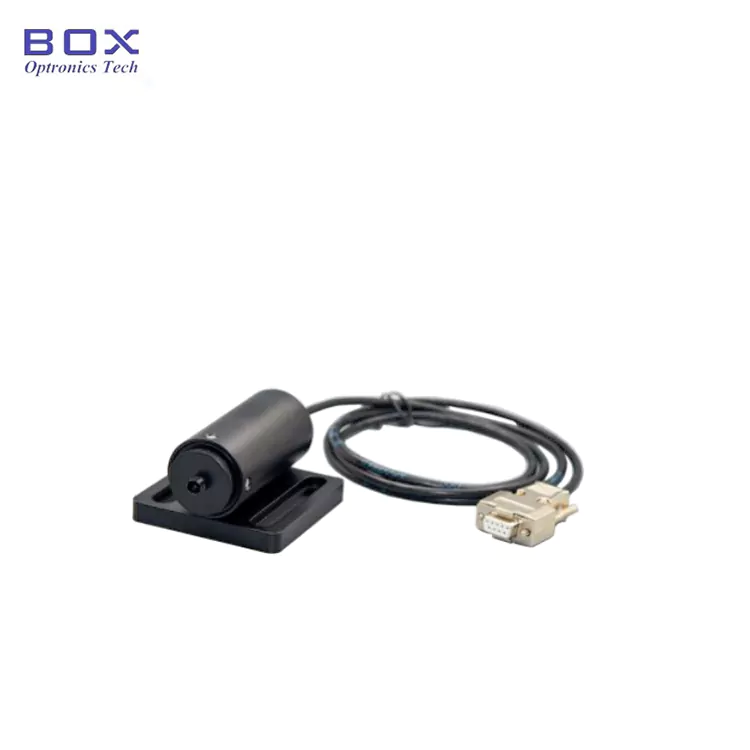

• PMS-4011-2040:-20~+40dBm (10μW~10W) சக்தி வரம்புடன் 400~1100nm ஐ உள்ளடக்கிய கோளத்தை ஒருங்கிணைக்கும் சிலிக்கான் ஃபோட்டோடியோட் டிடெக்டர். புலப்படும் மற்றும் அருகிலுள்ள அகச்சிவப்பு லேசர் சக்தி அளவீடுகளுக்கு ஏற்றது.
• PMS-9016-6010:InGaAs ஃபோட்டோடியோட் டிடெக்டர் (ஒருங்கிணைக்கும் கோளம் இல்லை), -60~+10dBm (1nW~10mW) நீட்டிக்கப்பட்ட குறைந்த சக்தி வரம்புடன் 900~1650nm உள்ளடக்கியது. அதிக உணர்திறன் தொலைத்தொடர்பு-பேண்ட் அளவீடுகளுக்கு உகந்ததாக உள்ளது.
• PMS-9016-2043:InGaAs ஃபோட்டோடியோட் டிடெக்டர் ஒருங்கிணைக்கும் கோளத்துடன், -20~+43dBm (10μW~20W) பரந்த ஆற்றல் வரம்புடன் 900~1650nm உள்ளடக்கியது. பொது நோக்கத்திற்கான டெலிகாம் மற்றும் டேட்டாகாம் சோதனைக்கு ஏற்றது.
• PMS-1122-2040:-20~+40dBm (10μW~10W) சக்தி வரம்புடன் 1100~2200nm ஐ உள்ளடக்கிய, கோளத்தை ஒருங்கிணைத்து, நீட்டிக்கப்பட்ட-அலைநீளம் InGaAs ஃபோட்டோடியோட் டிடெக்டர். குறுகிய அலை அகச்சிவப்பு (SWIR) பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது.

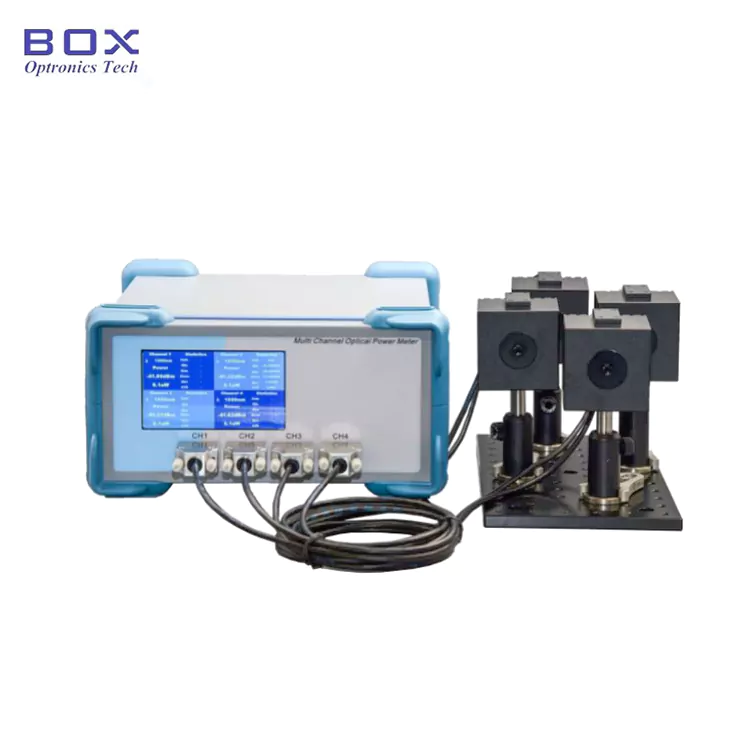

• PM-MC-4-B5 (பெஞ்ச்டாப் மல்டி-சேனல்): பெரிய டச்-ஸ்கிரீன் டிஸ்ப்ளே கொண்ட நான்கு சேனல் பெஞ்ச்டாப் யூனிட், நான்கு டிடெக்டர் சேனல்கள் வரை ஒரே நேரத்தில் அளவிடுவதை ஆதரிக்கிறது. ஆய்வக அமைப்புகள், உற்பத்தி சோதனை நிலையங்கள் மற்றும் பல புள்ளி கண்காணிப்பு தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றது.

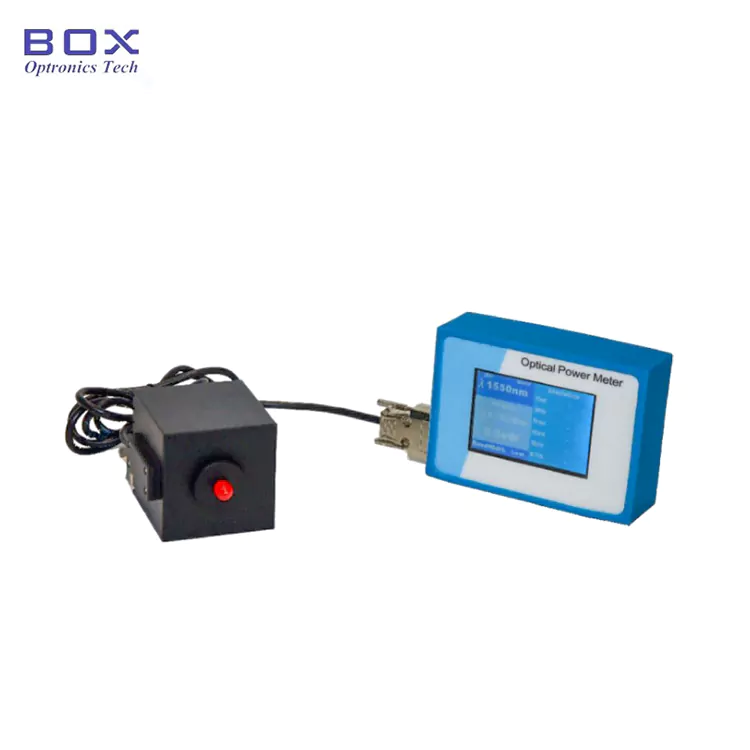

• PM-SC-1-HD (கையடக்க ஒற்றை-சேனல்): தொடுதிரை இடைமுகத்துடன் கூடிய சிறிய ஒற்றை-சேனல் கையடக்க அலகு, பெயர்வுத்திறன் மற்றும் புல பயன்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது. ஆன்-சைட் அளவுத்திருத்தம், கள சேவை மற்றும் மொபைல் சோதனை பயன்பாடுகளுக்கு ஏற்றது.
PM - XX - X - XX
எடுத்துக்காட்டு: PM-MC-4-B5
|
களம் |
குறியீடு |
விளக்கம் |
|
தயாரிப்பு தொடர் |
பி.எம் |
பவர் மீட்டர் |
|
சேனல் வகை |
எம்சி / எஸ்சி |
எம்சி: மல்டி-சேனல், எஸ்சி: சிங்கிள்-சேனல் |
|
சேனல் எண்ணிக்கை |
1/4 |
1: 1 சேனல், 4: 4 சேனல்கள் |
|
தொகுப்பு வகை |
B5 / HD |
B5: பெஞ்ச்டாப், HD: கையடக்க |
PMS - XXXX - XXXX - XX
எடுத்துக்காட்டு: PMS-9016-2040-FC
|
களம் |
குறியீடு |
விளக்கம் |
|
தயாரிப்பு தொடர் |
PMS |
பவர் மீட்டர் சென்சார் |
|
அலைநீளம் பேண்ட் |
4011 / 9016 / 1122 |
4011: 400-1100nm, 9016: 900-1650nm, 1122: 1100-2200nm |
|
சக்தி வரம்பு |
2040 / 6010 / 2043 |
2040: -20~+40dBm, 2043: -20~+43dBm, 6010: -60~+10dBm |
|
ஆப்டிகல் போர்ட் |
FC / BFA |
FC: FC அடாப்டர், BFA: வெறும் ஃபைபர் அடாப்டர் |
· USB இடைமுகம் வழியாக ரிமோட் கண்ட்ரோல்.PC மென்பொருள் பதிவிறக்க இணைப்பு வாங்குதலுடன் சேர்க்கப்பட்டுள்ளது.
· EXW
· டிஏபி
· FOB
· பிற விதிமுறைகள்: விவாதிக்க எங்களைத் தொடர்பு கொள்ளவும்.
· PayPal: மாதிரிகள் மற்றும் சிறிய ஆர்டர்களுக்கு விரைவான மற்றும் பாதுகாப்பான கட்டணம்
· T/T (வங்கி பரிமாற்றம்): சாதாரண உற்பத்தி ஆர்டர்களுக்கான நிலையான கட்டண முறை
· அலிபாபா வர்த்தக உத்தரவாதம்: வாங்குபவர் உத்தரவாதத்துடன் ஆன்லைன் பரிவர்த்தனைகளுக்கான பாதுகாப்பான ஆர்டர் பாதுகாப்பு
· கிரெடிட் கார்டு: PayPal மற்றும் Alibaba இயங்குதளங்கள் மூலம் கிடைக்கும்
· நெகிழ்வான கட்டண விதிமுறைகள்: பேச்சுவார்த்தைக்குட்பட்டது
· நிலையான அலகுகள் (இன்-ஸ்டாக் மாடல்கள்): 3~5 வேலை நாட்கள்
நிலையான உற்பத்தி: 10~15 வேலை நாட்கள்
· தொகுதி ஆர்டர்கள்: தயாரிப்பு அட்டவணைக்கு தொடர்பு கொள்ளவும்
· சர்வதேச ஷிப்பிங்:~5 வேலை நாட்கள் (DHL/UPS/FedEx எக்ஸ்பிரஸ்)
· விரைவுபடுத்தப்பட்ட சேவை: கோரிக்கையின் பேரில் கிடைக்கும்
· செயலில் உள்ள லேசர் கற்றை அல்லது ஆப்டிகல் அவுட்புட் போர்ட்டை நேரடியாக பார்க்க வேண்டாம்
· எப்பொழுதும் பொருத்தமான லேசர் பாதுகாப்பு நெறிமுறைகளைப் பின்பற்றவும் மற்றும் பொருத்தமான லேசர் பாதுகாப்பு கண்ணாடிகளை அணியவும்
· பயன்படுத்தும் டிடெக்டர் மாடலுக்கான அதிகபட்ச மதிப்பிடப்பட்ட சக்தியைத் தாண்டக்கூடாது
· யூனிட்டை சுத்தம் செய்வதற்கு அல்லது சர்வீஸ் செய்வதற்கு முன் மின் இணைப்பைத் துண்டிக்கவும்
· கருவிக்கு சேதம் ஏற்படாமல் இருக்க, குறிப்பிட்ட மின்சாரத்தை மட்டும் பயன்படுத்தவும்
· கண்டுபிடிப்பான் துளையை சுத்தமாகவும், தூசி, எண்ணெய் மற்றும் குப்பைகள் இல்லாமல் வைத்திருக்கவும்
· டிடெக்டர் மேற்பரப்பை சுத்தம் செய்யும் போது சுத்தமான, பஞ்சு இல்லாத துடைப்பான்கள் மற்றும் பொருத்தமான ஆப்டிகல் கிளீனிங் தீர்வைப் பயன்படுத்தவும்
· பயன்படுத்தாதபோது, டிடெக்டரில் எப்போதும் பாதுகாப்பு தொப்பிகளை மாற்றவும்
· விரல்கள் அல்லது கருவிகளால் செயலில் உள்ள டிடெக்டர் மேற்பரப்பைத் தொடுவதைத் தவிர்க்கவும்
சரியான துப்புரவு கருவிகளைப் பயன்படுத்தி செருகுவதற்கு முன் ஃபைபர் இணைப்பிகளை சுத்தம் செய்யவும்
· டிடெக்டரை மெக்கானிக்கல் ஷாக் செய்ய விடுவதையோ அல்லது உட்படுத்துவதையோ தவிர்க்கவும்
· பயன்படுத்தாத போது சுத்தமான, உலர்ந்த சூழலில் சேமிக்கவும்
· ஆண்டுதோறும் அவ்வப்போது மறுசீரமைப்பு பரிந்துரைக்கப்படுகிறது
Box Optronics நம்பகமான, நிலையான செயல்திறனுடன் உயர்தர ஒளியியல் சோதனை மற்றும் அளவீட்டு கருவிகளை வழங்க உறுதிபூண்டுள்ளது. எங்களின் அனைத்து ஆப்டிகல் பவர் மீட்டர்களும் ஏற்றுமதிக்கு முன் கடுமையான சோதனை, அளவுத்திருத்தம் மற்றும் தரக் கட்டுப்பாட்டு நடைமுறைகளுக்கு உட்படுகின்றன.
· டெலிவரி தேதியிலிருந்து 12 மாத வரையறுக்கப்பட்ட உத்தரவாதம்
· உத்தரவாதம் பொருட்கள் மற்றும் வேலைப்பாடுகளில் உள்ள குறைபாடுகளை உள்ளடக்கியது
· உத்தரவாதத்தின் கீழ் குறைபாடுள்ள அலகுகளுக்கு இலவச பழுது அல்லது மாற்றீடு
· உத்தரவாதம் தவறாகப் பயன்படுத்துதல், தவறாகக் கையாளுதல், அங்கீகரிக்கப்படாத மாற்றம் அல்லது நுகர்வு உதிரிபாகங்களின் சாதாரண உடைகள் ஆகியவற்றால் ஏற்படும் சேதத்தை ஈடுசெய்யாது
