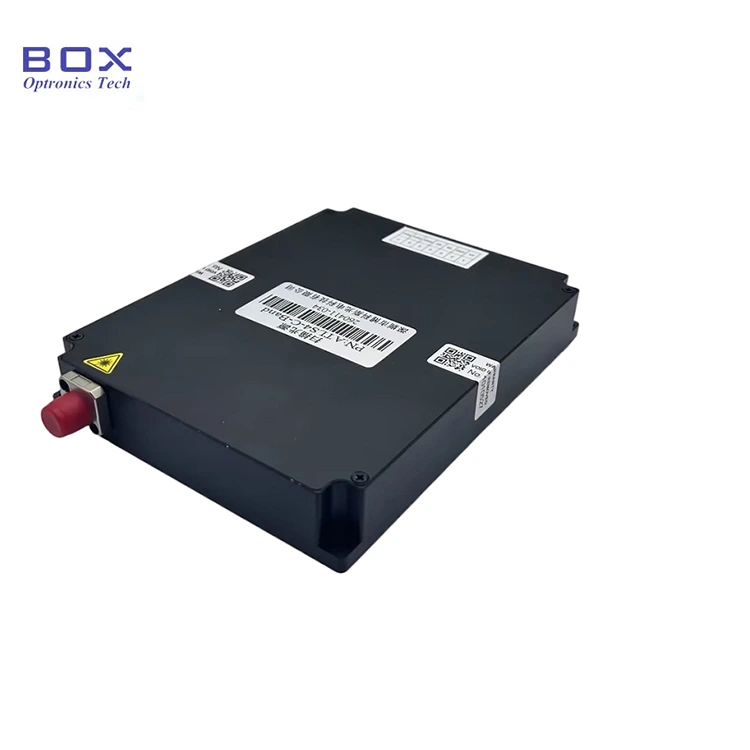

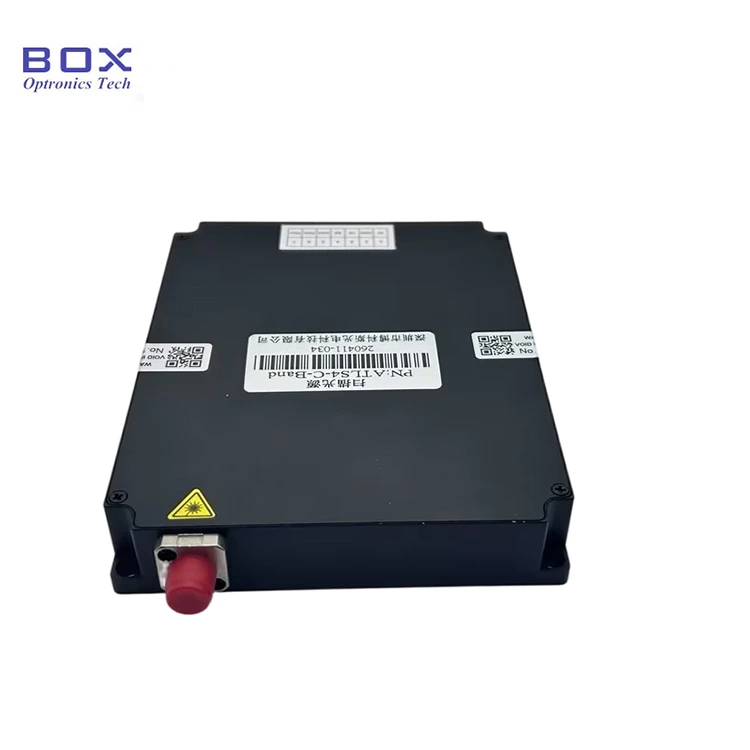

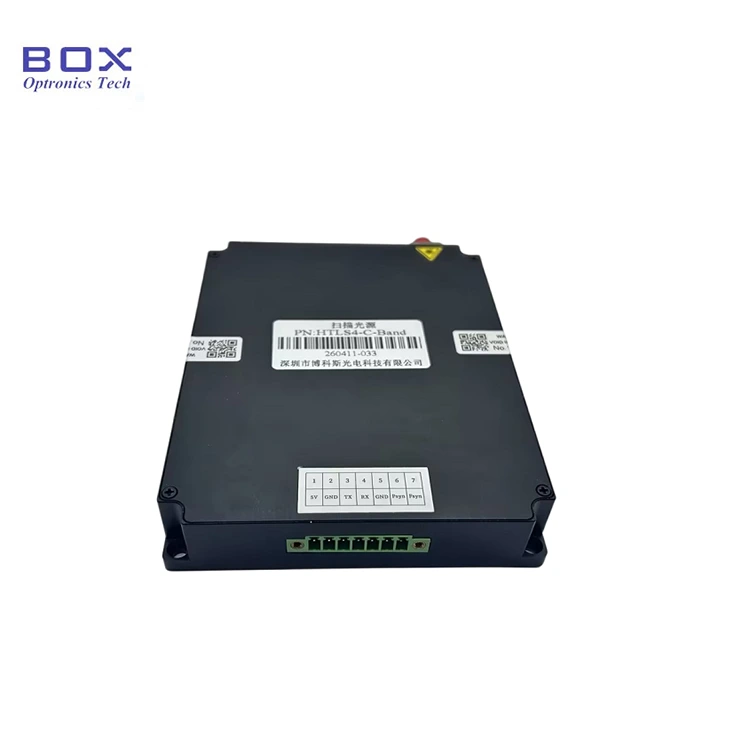

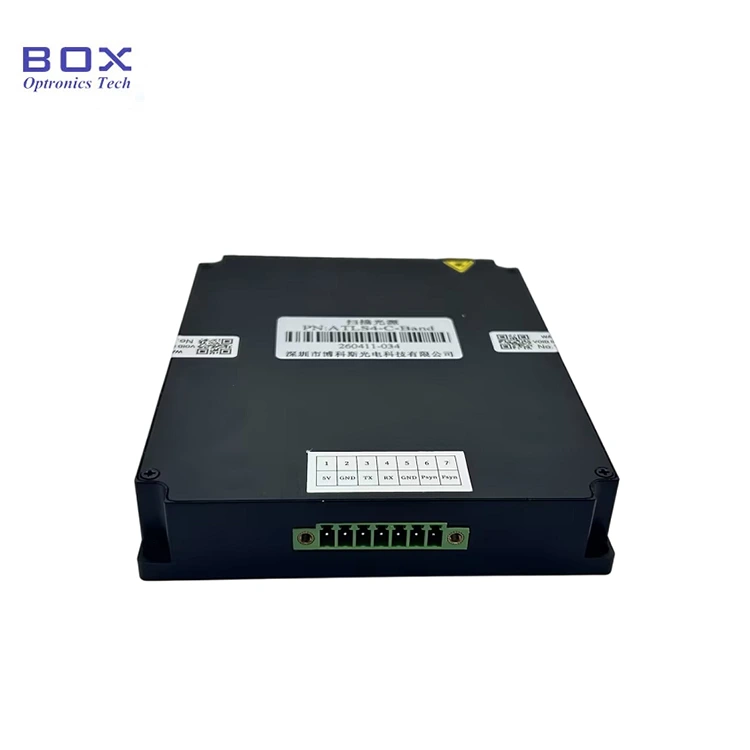

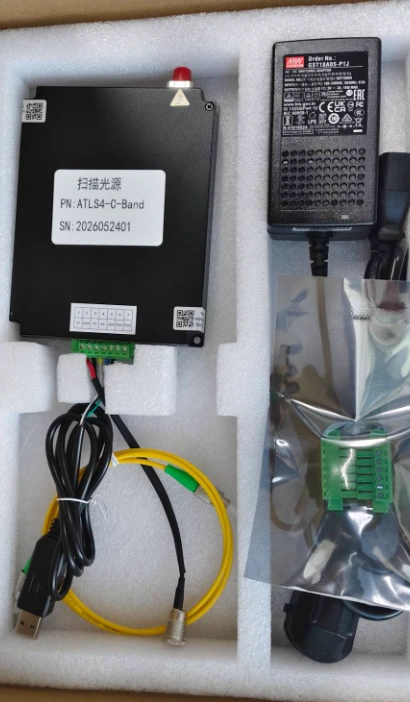

பாக்ஸ் ஆப்ட்ரானிக்ஸ் வழங்கும் சி-பேண்ட் டியூனபிள் லேசர் தொகுதி (ATLS4 / HTLS4 தொடர்) என்பது முழு சி-பேண்ட் அலைநீள வரம்பு மற்றும் ஃபைபர்-இணைந்த வெளியீட்டை உள்ளடக்கிய ஒரு சிறிய, ஒருங்கிணைந்த டியூனபிள் லேசர் தொகுதி ஆகும்.
ATLS4 மாதிரியானது துல்லியமான அலைநீளச் சரிப்படுத்துதலுக்கு உகந்ததாக உள்ளது, இது இரவு 10 மணி, ≤100 µs அலைநீளம் மாறுதல் நேரம் மற்றும் 5 மெகா ஹெர்ட்ஸுக்குக் கீழே குறுகிய லைன்விட்த் செயல்திறனை வழங்கும். FBG விசாரணை, நேரோபேண்ட் ஆப்டிகல் ஃபில்டர் குணாதிசயம், DWDM கூறு சோதனை மற்றும் துல்லியமான ஃபோட்டானிக் அளவீடுகள் உள்ளிட்ட உயர் நிறமாலை துல்லியம் தேவைப்படும் பயன்பாடுகளுக்கு இது சிறந்தது.
HTLS4 மாடல் விரைவான அலைநீள ஸ்கேனிங் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது, இதில் 1 µs வரை வேகமான அலைநீள டியூனிங் பதில், 1000 nm/s ஐத் தாண்டிய அதிவேக ஸ்கேனிங் திறன் மற்றும் தோராயமாக 1 MHz லைன்வித்த் ஆகியவற்றைக் கொண்டுள்ளது. இது டைனமிக் FBG உணர்திறன், உயர்-செயல்திறன் ஆப்டிகல் கூறு சோதனை மற்றும் வேகமான நிறமாலை கையகப்படுத்தல் பயன்பாடுகளுக்கு உகந்ததாக உள்ளது.
இரண்டு மாடல்களும் ஒரே இயந்திர தொகுப்பு, மின் இடைமுகம் மற்றும் ஃபைபர் வெளியீட்டு உள்ளமைவைப் பகிர்ந்து கொள்கின்றன, இது கணினி வடிவமைப்பாளர்கள் இயந்திர அல்லது மின் ஒருங்கிணைப்பு வடிவமைப்பை மாற்றாமல் பயன்பாட்டுத் தேவைகளின் அடிப்படையில் பொருத்தமான செயல்திறன் தரத்தைத் தேர்ந்தெடுக்க அனுமதிக்கிறது.
• அகலமான சி-பேண்ட் அலைநீளம் டியூனிங் வரம்பு: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)
• அதிக அலைநீளத் துல்லியம்: ±10pm முழுமையானது, ±2pm நிலைத்தன்மை, <3pm மீண்டும் மீண்டும்
• வேகமான டியூனிங் வேகம்: ஒரு படிக்கு ≤100µs (ATLS4) / ≤1µs (HTLS4)
• அதிக ஸ்கேனிங் வேகம்: >40nm/s at 10pm படி (ATLS4) / >1000nm/s at 20pm படி (HTLS4)
• நல்ல அலைநீள படி: இரவு 10 மணி வழக்கமான (ATLS4) / 20pm வழக்கமான (HTLS4)
• உயர் வெளியீட்டு சக்தி:>10dBm(10mW) முழு டியூனிங் வரம்பில்
• சிறந்த ஆற்றல் நிலைத்தன்மை: ±0.05dBm
• நல்ல பவர் பிளாட்னஸ்: ≤±0.3dB
• உயர் பக்க-முறை அடக்க விகிதம்: >35dB (ATLS4) / >40dB (HTLS4)
• குறைந்த ஒப்பீட்டுத் தீவிர சத்தம்: <-135dB/Hz
• குறுகிய கோடு அகலம்: <5MHz (ATLS4) / ~1MHz வழக்கமான (HTLS4), நிலையானது
• நிலையான FC/APC ஃபைபர் கனெக்டர் வெளியீடு
• கச்சிதமான தொகுதி வடிவ காரணி: 134x104x21 மிமீ
• 5V DC சப்ளை, <5W வழக்கமான மின் நுகர்வு
• பரந்த இயக்க வெப்பநிலை வரம்பு: -20°C முதல் +65°C வரை
• Fiber Bragg grating (FBG) demodulation மற்றும் விசாரணை அமைப்புகள்
• ஆப்டிகல் செயலற்ற சாதன சோதனை மற்றும் குணாதிசயம் (செருகு இழப்பு, வருவாய் இழப்பு, வடிகட்டி பதில்)
• DWDM கூறு மற்றும் அலைநீளப் பிரிவு மல்டிபிளெக்சர் சோதனை
• வெப்பநிலை, திரிபு மற்றும் அதிர்வு அளவீட்டுக்கான ஃபைபர் ஆப்டிக் உணர்திறன் அமைப்புகள்
• பாலங்கள், சுரங்கங்கள், பைப்லைன்கள் மற்றும் காற்றாலை விசையாழி கத்திகளின் கட்டமைப்பு சுகாதார கண்காணிப்பு
• ஆப்டிகல் ஸ்பெக்ட்ரம் அளவீடு மற்றும் பகுப்பாய்விற்கான லேசர் மூலங்களைச் சரிசெய்யலாம்
• ஃபோட்டானிக்ஸ் மற்றும் ஆப்டிகல் கம்யூனிகேஷன் ஆய்வகங்களில் ஆராய்ச்சி மற்றும் மேம்பாடு
• OEM ஆப்டிகல் சோதனை மற்றும் அளவீட்டு கருவிகளில் ஒருங்கிணைப்பு
ஆப்டிகல் மற்றும் அலைநீள விவரக்குறிப்புகள்
|
அளவுரு |
ATLS4-C-பேண்ட் |
HTLS4-C-பேண்ட் |
அலகு |
|
அலைநீள வரம்பு |
>40 (வகை. 1525–1568) |
>45 (வகை. 1525–1569) |
nm |
|
சரிப்படுத்தும் வேகம் (ஒரு படி) |
≤100 (வகை.) |
≤1 (வகை.) |
µs |
|
ஸ்கேனிங் வேகம் |
>40 (படி 10 மணி) |
>1000 (படி 20pm) |
nm/s |
|
படி அளவை ஸ்கேன் செய்கிறது |
10 (வகை.) |
20 (வகை.) |
மாலை |
|
முழுமையான அலைநீள துல்லியம் |
±10 (வகை. <5) |
±10 |
மாலை |
|
தொடர்புடைய அலைநீளத் துல்லியம் |
±5 (வகை. <2) |
/ |
மாலை |
|
அலைநீளம் மீண்டும் நிகழும் தன்மை |
<3 |
±2 |
மாலை |
|
அலைநீள நிலைத்தன்மை |
±2 |
±2 |
மாலை |
|
வெளியீட்டு சக்தி |
>10 |
>10 |
dBm |
|
சக்தி நிலைத்தன்மை |
± 0.05 |
± 0.05 |
dBm |
|
பவர் பிளாட்னெஸ் |
≤±0.3 |
≤±0.3 |
dB |
|
பக்க பயன்முறை அடக்குமுறை விகிதம் |
>35 |
>40 |
dB |
|
ரிலேட்டிவ் இன்டென்சிட்டி சத்தம் |
<-135 |
<-135 |
dB/Hz |
|
கோடு அகலம் (நிலையான) |
<5 |
~1 (வகை.) |
மெகா ஹெர்ட்ஸ் |
இயந்திர மற்றும் மின் விவரக்குறிப்புகள்
|
அளவுரு |
விவரக்குறிப்பு |
அலகு |
|
ஃபைபர் கனெக்டர் |
FC/APC |
- |
|
இயக்க வெப்பநிலை |
-20 ~ +65 |
°C |
|
விநியோக மின்னழுத்தம் |
5 |
V |
|
வழங்கல் மின்னோட்டம் |
2 (வகை.) |
A |
|
மின் நுகர்வு |
<5 (வகை.) |
W |
|
பரிமாணங்கள் (L × W × H) |
134 × 104 × 21 |
மிமீ |

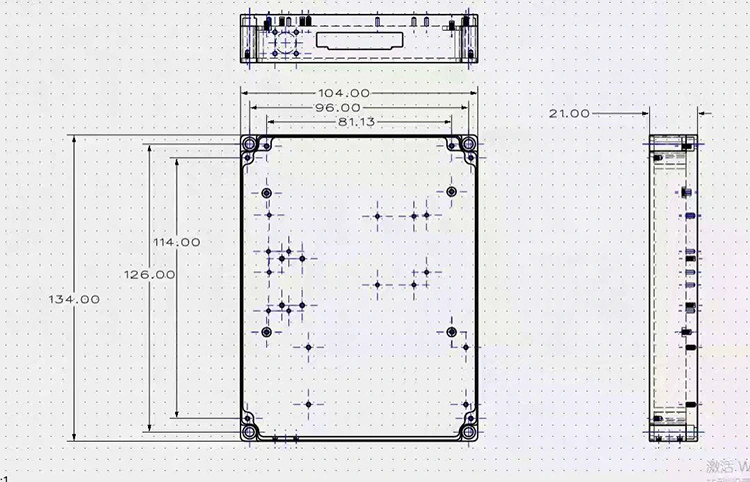

தொகுதி பரிமாணங்கள்: 134mm (L) × 104mm (W) × 21mm (H)
மாதிரி பெயரிடல்
XTLS4-C-பேண்ட்
எடுத்துக்காட்டுகள்: ATLS4-C-Band, HTLS4-C-பேண்ட்
|
களம் |
குறியீடு |
விளக்கம் |
|
தொடர் |
ATLS4 / HTLS4 |
ATLS4 = நிலையான டியூனபிள் லேசர்; HTLS4 = அதிவேக டியூனபிள் லேசர் |
|
அலைநீளம் பேண்ட் |
C |
சி-பேண்ட் (1525–1569nm) |
|
கட்டமைப்பு |
இசைக்குழு |
நிலையான தொகுதி கட்டமைப்பு |
A: ATLS4 மற்றும் HTLS4 ஆகியவை ஒரே இயந்திர தொகுப்பு, மின் இடைமுகம் மற்றும் ஃபைபர் வெளியீடு ஆகியவற்றைப் பகிர்ந்து கொள்கின்றன, ஆனால் டியூனிங் வேகம், படி அளவு மற்றும் லைன்வித்த் செயல்திறன் ஆகியவற்றில் வேறுபடுகின்றன.
TheATLS4 தரநிலைப் பதிப்பு 10 pm அலைநீளப் படி அளவு,≤100 µs ஒற்றை-படி அலைநீளம் மாறுதல் நேரம், >40 nm/s ஸ்கேனிங் வேகம் (10 pm படி), மற்றும் குறுகிய லைன்அகலம் <5 MHz ஆகியவற்றை வழங்குகிறது, இது உயர் தெளிவுத்திறன் கொண்ட நிறமாலை அளவீடுகள் மற்றும் துல்லியமான தன்மைக்கு ஏற்றதாக அமைகிறது.
TheHTLS4 அதிவேகப் பதிப்பு≤1 µs ஒற்றை-படி அலைநீள மாறுதல் நேரத்தையும்>1000 nm/s ஸ்கேனிங் வேகத்தையும் 20 pm அலைநீள படி தெளிவுத்திறனுடன் வழங்குகிறது, இது விரைவான FBG விசாரணை, டைனமிக் ஃபைபர் உணர்திறன் மற்றும் உயர்-செயல்திறன் ஆப்டிகல் கூறு சோதனைக்கு ஏற்றதாக அமைகிறது.
ஸ்கேனிங் வேகம், அலைநீளத் தீர்மானம் மற்றும் சிக்னல்-டு-இரைச்சல் விகிதம் ஆகியவற்றிற்கான உங்கள் பயன்பாட்டுத் தேவைகளின் அடிப்படையில் மாதிரியைத் தேர்ந்தெடுக்கவும்.
ப: ஆம். ATLS4 மற்றும் HTLS4 ட்யூன் செய்யக்கூடிய லேசர் தொகுதிகள் FBG விசாரணை அமைப்புகளுக்கு மிகவும் பொருத்தமானவை. அவற்றின் துல்லியமான அலைநீள ட்யூனிங் திறன், உயர் அலைநீளத் தீர்மானம் மற்றும் நிலையான ஆப்டிகல் வெளியீடு ஆகியவை வெப்பநிலை, திரிபு மற்றும் அதிர்வு மாற்றங்களால் ஏற்படும் FBG அலைநீள மாற்றங்களைத் துல்லியமாகக் கண்காணிக்க அனுமதிக்கின்றன. ATLS4 ஆனது உயர்-தெளிவுத்திறன் நிறமாலை பகுப்பாய்விற்கு உகந்ததாக உள்ளது, அதே சமயம் HTLS4 ஆனது டைனமிக் FBG உணர்தல் மற்றும் உயர்-செயல்திறன் அளவீடுகளுக்கு அதிவேக ஸ்கேனிங் திறனை வழங்குகிறது.
A: இரண்டு மாடல்களும் ±0.05dBm பவர் ஸ்டெபிலிட்டி மற்றும் ≤±0.3dB பவர் பிளாட்னெஸ் உடன் முழு ட்யூனிங் வரம்பில் 10dBm வெளியீட்டு சக்தியை வழங்குகின்றன. ஒருங்கிணைக்கப்பட்ட பவர் கண்ட்ரோல் லூப், அலைநீளம் டியூன் செய்யப்படுவதால், நிலையான வெளியீட்டு சக்தியைப் பராமரிக்கிறது, இது சக்தி மாறுபாட்டால் ஏற்படும் அளவீட்டுப் பிழைகளைக் குறைக்கிறது.
ப: MOQ என்பது 1 அலகு. R&D மற்றும் புரோட்டோடைப்பிங்கிற்கான ஒற்றை அலகுகள் முதல் OEM ஒருங்கிணைப்புக்கான தொகுதி உற்பத்தி வரை நெகிழ்வான ஆர்டர் அளவுகளை நாங்கள் ஆதரிக்கிறோம். உங்களுக்கு தேவையான அளவு குறிப்பிட்ட விலைக்கு எங்கள் விற்பனைக் குழுவைத் தொடர்பு கொள்ளவும்.
ATLS4-C-பேண்ட் டியூனபிள் லேசர் தொகுதி
HTLS4-C-பேண்ட் டியூனபிள் லேசர் தொகுதி
• நிலையான உற்பத்தி:1~2 வாரங்கள்
• தொகுதி ஆர்டர்கள்: தயாரிப்பு அட்டவணைக்கு எங்களைத் தொடர்பு கொள்ளவும்
• தனிப்பயன் ஆர்டர்கள்: 3~4 வாரங்கள்
• சர்வதேச ஷிப்பிங்: ~5 வேலை நாட்கள் (DHL/UPS/FedEx Express)
