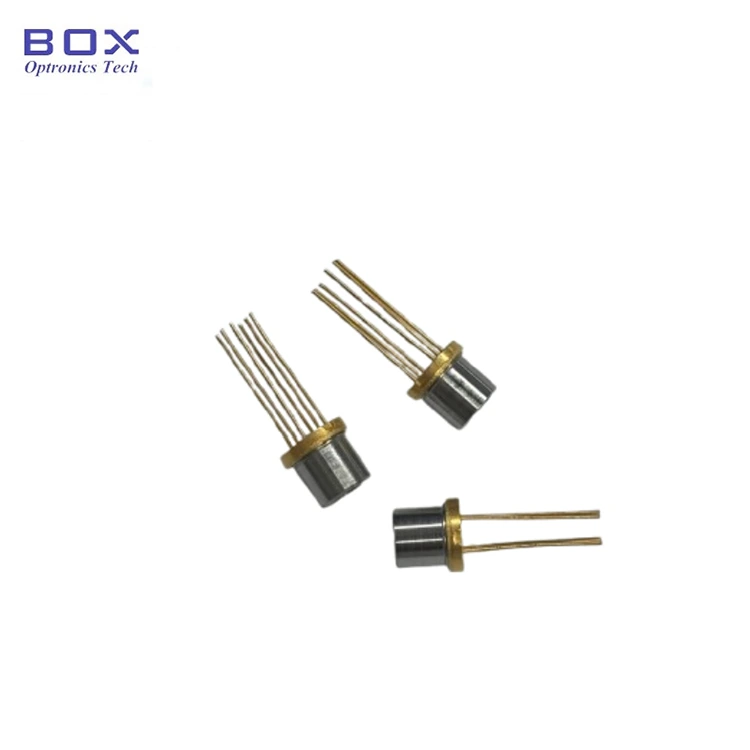

1392nm DFB லேசர் டையோடு TO-CAN

Box Optronics 1392nm DFB லேசர் டையோடு TO-CAN (மாடல்: BLD-D1392.5TO60-AL), நீர் நீராவி (H2O) வாயு கண்டறிதல் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட DFB லேசரை வழங்குகிறது. ஒருங்கிணைந்த தெர்மோஎலக்ட்ரிக் கூலர் (TEC), தெர்மிஸ்டர் மற்றும் ஆஸ்பெரிக் லென்ஸ் வெளியீடு ஆகியவற்றைக் கொண்ட சிறிய TO60 ஹெர்மீடிக் தொகுப்பில் உள்ளது. மைய அலைநீளம் 1392.5nm, +/-1nm அலைநீளம் சகிப்புத்தன்மை, 5mW வெளியீட்டு சக்தி, உயர் பக்க-முறை அடக்க விகிதம் மற்றும் குறைந்த த்ரெஷோல்ட் மின்னோட்டம் ஆகியவற்றைக் கொண்டுள்ளது, இந்த DFB லேசர் டியூன் லேசர் உறிஞ்சும் நிறமாலை ஸ்பெக்ட்ரோஸ்கோபி மற்றும் பிற வாயுக் கண்டறிதல் பயன்பாடுகளுக்கு ஏற்றது. MOQ என்பது 1 pc. சிறிய தொகுதி மாதிரி சோதனை மற்றும் தொகுதி விநியோகத்தை ஆதரிக்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தயாரிப்பு மேலோட்டம் -1392nm DFB லேசர் டையோடு TO-CAN

Box Optronics இலிருந்து 1392nm DFB லேசர் டையோடு TO-CAN (மாடல்: BLD-D1392.5TO60-AL) ஆனது 1392.5nm மைய அலைநீளம் (1391.5–1393.5nm) மற்றும் 5mW ஆப்டிகல் அவுட்புட் அஸ்பெரிக் 7 மூலம் 5 மி.மீ. ஃப்ரீ-ஸ்பேஸ் ஆப்டிகல் இணைப்பிற்காக வடிவமைக்கப்பட்ட இந்த 1392nm DFB லேசர் டையோடு வாயு செல் இணைப்பு, வாயு பகுப்பாய்வு மற்றும் ஆப்டிகல் சென்சிங் சிஸ்டம் ஒருங்கிணைப்புக்கு ஏற்றது.

அலைநீள உறுதிப்படுத்தலுக்கான ஒருங்கிணைந்த TEC மற்றும் தெர்மிஸ்டர் ஆதரவு வெப்பநிலை கட்டுப்பாடு. 6-முள் உள்ளமைவுடன் கூடிய ஹெர்மீடிக் TO60 மெட்டல் பேக்கேஜ் வாயு பகுப்பாய்விகள் மற்றும் தொழில்துறை ஒளியியல் உணர்திறன் கருவிகளுக்கு ஒரு சிறிய மற்றும் வலுவான வடிவ காரணியை வழங்குகிறது.

முக்கிய அம்சங்கள் -1392nm DFB லேசர் டையோடு TO-CAN

· மைய அலைநீளம்: 1392.5nm (வரம்பு 1391.5–1393.5nm),+/-1nmhigh அலைநீளம் துல்லியம்

· உயர் ஆப்டிகல் வெளியீட்டு சக்தி: குறைந்தபட்சம் 5 மெகாவாட்

· குறைந்த வரம்பு மின்னோட்டம்

· ஒருங்கிணைந்த தெர்மோஎலக்ட்ரிக் கூலர் (TEC),தெர்மிஸ்டர்

· ஆஸ்பெரிக் லென்ஸ் வெளியீடு கொண்ட காம்பாக்ட் TO60 ஹெர்மீடிக் தொகுப்பு

வழக்கமான பயன்பாடுகள்-1392nm DFB லேசர் டையோடு TO-CAN

· TDLASஐப் பயன்படுத்தி நீராவி (H₂O) கண்டறிதல்

· ஃப்ரீ-ஸ்பேஸ் கேஸ் செல் ஸ்பெக்ட்ரோஸ்கோபி

எரிவாயு பகுப்பாய்விகளுக்கான 1392nm DFB லேசர் ஆதாரங்கள்

· தொழில் செயல்முறை ஈரப்பதம் கண்காணிப்பு

· ஆப்டிகல் கேஸ் சென்சிங் மற்றும் ஸ்பெக்ட்ரோஸ்கோபி கருவிகள்

· ஃபோட்டானிக்ஸ் ஆராய்ச்சி மற்றும் OEM வாயு பகுப்பாய்வு அமைப்புகள்

தயாரிப்பு விவரக்குறிப்புகள் -1392nm DFB லேசர் டையோடு TO-CAN

முழுமையான அதிகபட்ச மதிப்பீடுகள்

அளவுரு	சின்னம்	குறைந்தபட்சம்	அதிகபட்சம்.	அலகு
முன்னோக்கி மின்னோட்டம்	IFLD	-	100	எம்.ஏ
முன்னோக்கி மின்னழுத்தம்	VFLD	-	2	V
இயக்க வெப்பநிலை	மேல்	0	70	°C
சேமிப்பு வெப்பநிலை	TS	-40	85	°C
சாலிடர் ரிஃப்ளோ வெப்பநிலை	டி.எஸ்.எல்.டி	-	260 / 10	°C / எஸ்

எலக்ட்ரோ-ஆப்டிகல் குணாதிசயங்கள் (T = 25°C)

அளவுரு	சின்னம்	சோதனை நிலை	குறைந்தபட்சம்	தட்டச்சு செய்யவும்.	அதிகபட்சம்.	அலகு
வாசல் மின்னோட்டம்	ITH	CW, 25°C	-	14	25	எம்.ஏ
வெளியீட்டு சக்தி	அஞ்சல்	IOP=50mA	5	-	-	மெகாவாட்
மைய அலைநீளம்	λ	IOP=50mA	1391.5	1392.5	1393.5	nm
சாய்வு திறன்	SE	IOP=50mA	-	0.1	0.24	mW/mA
முன்னோக்கி மின்னழுத்தம்	VF	IOP=30mA	0.5	-	2.0	V
தொடர் எதிர்ப்பு	R	CW	-	7	-	Ω
பக்க-முறை அடக்க விகிதம்	எஸ்எம்எஸ்ஆர்	IOP=100mA	35	45	-	dB
தெர்மிஸ்டர் எதிர்ப்பு	RT	25°C	-	10	-	kΩ
பீட்டா குணகம்	பீட்டா	25°C/85°C	3800	3930	4000	K

TEC பண்புகள்

அளவுரு	சின்னம்	குறைந்தபட்சம்	தட்டச்சு செய்யவும்.	அதிகபட்சம்.	அலகு
TEC அதிகபட்ச மின்னோட்டம்	IMAX	-	-	1.2	A
TEC அதிகபட்ச மின்னழுத்தம்	VMAX	-	-	1.58	V
TEC அதிகபட்ச சக்தி	QMAX	-	-	1.2	W
TEC வெப்பநிலை வேறுபாடு	ΔT	-	70	-	K

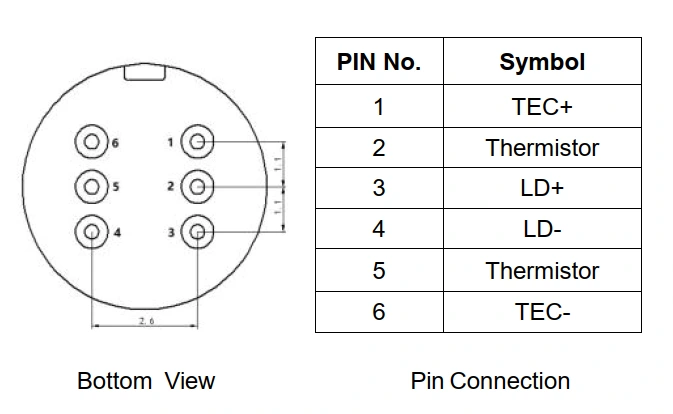

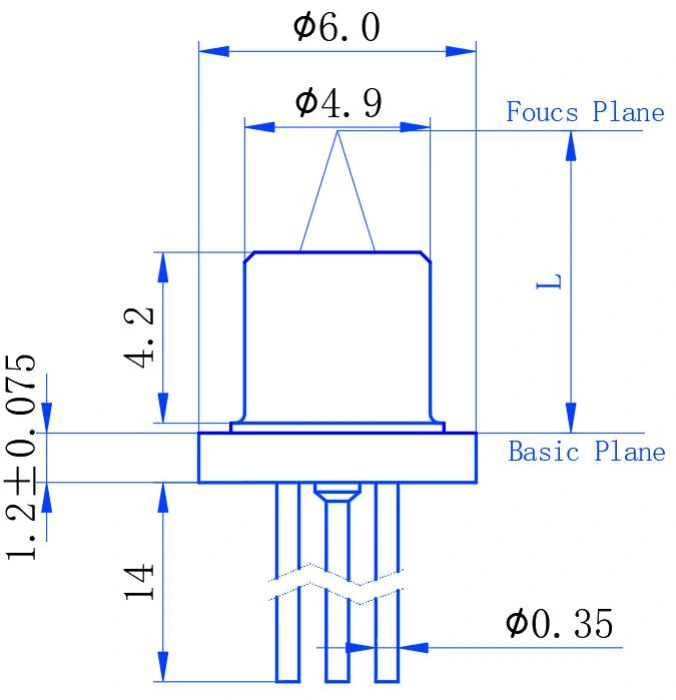

தொகுப்பு மற்றும் பின் வரையறை

ஆர்டர் தகவல் -1392nm DFB லேசர் டையோடு TO-CAN

மாதிரி பெயரிடல்

BLD - D XXXX முதல் XX - X வரை

எடுத்துக்காட்டு: BLD-D1392.5TO60-AL

களம்	குறியீடு	விளக்கம்
தயாரிப்பு தொடர்	BLD	பெட்டி லேசர் டையோடு தொடர்
லேசர் வகை	D	D = DFB லேசர்
அலைநீளம்	1392.5	1392.5nm மைய அலைநீளம்
தொகுப்பு வகை	TO60	TO60 ஹெர்மீடிக் தொகுப்பு
லென்ஸ் / வெளியீடு	AL	AL = ஆஸ்பெரிக் லென்ஸ்

தரவுத்தாள் -1392nm DFB லேசர் டையோடு TO-CAN

தரவுத்தாள்

அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ)

கே: 1392nm DFB லேசர் மூலம் என்ன வாயுவைக் கண்டறிய முடியும்?

A: 1392nm அலைநீளம் பொதுவாக நீர் நீராவி (H₂O) உறிஞ்சும் நிறமாலைக்கு பயன்படுத்தப்படுகிறது மற்றும் TDLAS அடிப்படையிலான ஈரப்பதம் மற்றும் நீராவி கண்டறிதலுக்குப் பயன்படுத்தப்படலாம். வாயு செறிவு, ஒளியியல் பாதை நீளம் மற்றும் கணினி வடிவமைப்பு ஆகியவற்றின் அடிப்படையில் குறிப்பிட்ட உறிஞ்சுதல் வரி மற்றும் இயக்க நிலைமைகள் மதிப்பீடு செய்யப்பட வேண்டும். பாக்ஸ் ஆப்ட்ரானிக்ஸ் பல்வேறு வாயு உணர்திறன் தேவைகளுக்காக மற்ற அலைநீளங்களில் DFB லேசர் டையோட்களையும் வழங்குகிறது.

கே: இந்த TO60 DFB லேசருக்கும் பட்டாம்பூச்சி தொகுக்கப்பட்ட DFB லேசருக்கும் என்ன வித்தியாசம்?

ப: முக்கிய வேறுபாடுகள் தொகுப்பு வடிவம், ஆப்டிகல் இடைமுகம் மற்றும் விலை.

TO60 பதிப்பானது ஒரு ஒருங்கிணைந்த TEC, தெர்மிஸ்டர் மற்றும் ஆஸ்பெரிக் லென்ஸுடன் கூடிய சிறிய ஹெர்மெடிக் மெட்டல்-கேன் தொகுப்பைக் கொண்டுள்ளது.

பட்டர்ஃபிளை DFB லேசர்கள் பொதுவாக ஃபைபர்-பிக்டெயில்டு வெளியீட்டில் கிடைக்கின்றன, மேலும் உள்ளமைவைப் பொறுத்து ஆப்டிகல் ஐசோலேட்டர் மற்றும் மானிட்டர் ஃபோட்டோடியோட் போன்ற கூடுதல் செயல்பாடுகளை ஒருங்கிணைக்கலாம்.

அதன் எளிமையான தொகுப்பு மற்றும் இலவச-வெளி ஆப்டிகல் வெளியீடு மூலம், TO60 பதிப்பு எரிவாயு உணர்திறன் மற்றும் ஃபைபர் இணைப்பு மற்றும் கூடுதல் ஒருங்கிணைந்த செயல்பாடுகள் தேவையில்லாத பிற பயன்பாடுகளுக்கு மிகவும் செலவு குறைந்த விருப்பத்தை வழங்குகிறது. தேர்வு தேவையான ஆப்டிகல் இணைப்பு முறை, தொகுப்பு அளவு மற்றும் கணினி கட்டமைப்பைப் பொறுத்தது.

கே: ஒருங்கிணைந்த TEC வாயு கண்டறிதல் செயல்திறனை எவ்வாறு மேம்படுத்துகிறது?

A: ஒருங்கிணைந்த TEC மற்றும் 10kΩ தெர்மிஸ்டர் ஆகியவை DFB லேசருக்கான வெப்பநிலைக் கட்டுப்பாட்டை வழங்குகின்றன, இது நிலையான இயக்க நிலைமைகளை பராமரிக்க உதவுகிறது மற்றும் வெப்பநிலை மாறுபாடுகளால் ஏற்படும் அலைநீள சறுக்கலைக் குறைக்கிறது. TDLAS அமைப்புகளில் வெப்பநிலைக் கட்டுப்பாடு முக்கியமானது, ஏனெனில் லேசர் அலைநீளம் இலக்கு உறிஞ்சுதல் அம்சத்துடன் சீரமைக்கப்பட வேண்டும். TEC விவரக்குறிப்புகள் லேசர் இயக்க வெப்பநிலை வரம்பு மற்றும் முழுமையான வாயு உணர்திறன் அமைப்பின் தேவைகளுடன் ஒன்றாகக் கருதப்பட வேண்டும்.

தொடர்புடைய தயாரிப்புகள்

· 1392nm 10mW DFB பட்டர்ஃபிளை லேசர் டையோடு

· 760nm 10mW DFB பட்டர்ஃபிளை லேசர் டையோடு

· 1512nm 10mW DFB 14-PIN பட்டர்ஃபிளை லேசர்

CO2 உணர்தலுக்கான 1574nm DFB லேசர் டையோடு

· 1மிமீ ஆக்டிவ் ஏரியா InGaAs PIN போட்டோடியோட்

செயல்பாட்டு குறிப்புகள் மற்றும் கையாளுதல்

· லேசர் டையோட்கள் எலக்ட்ரோஸ்டேடிக் டிஸ்சார்ஜ் (ESD) உணர்திறன் சாதனங்கள். கையாளும் போது சரியான ESD பாதுகாப்பு நடைமுறைகள் எப்போதும் பின்பற்றப்பட வேண்டும்.

· எலக்ட்ரோஸ்டேடிக் சேதத்தைத் தடுக்க, தொகுதிகள் சாதாரண குறைக்கடத்தி சாதனங்களைப் போலவே கையாளப்பட வேண்டும். பாதுகாப்பாக வைத்திருக்க மற்றும் எடுத்துச் செல்ல, தொகுதிகள் ESD-ஆதாரப் பொருட்களுடன் தொகுக்கப்பட வேண்டும்.

· PCB இல் மாட்யூல்களை அசெம்பிள் செய்ய, ஒர்க் பெஞ்ச், சாலிடரிங் அயர்ன் மற்றும் மனித உடல் ஆகியவை அடித்தளமாக இருக்க வேண்டும்.

· பயன்படுத்தப்படாத சாதனங்களை பரிந்துரைக்கப்பட்ட சேமிப்பக வெப்பநிலையில் (-40°C முதல் +85°C வரை) ESD-பாதுகாப்பான பேக்கேஜிங்கில் சேமிக்கவும்.

· 100mA அதிகபட்ச முன்னோக்கி மின்னோட்டம் மற்றும் 2V அதிகபட்ச முன்னோக்கி மின்னழுத்தம் உட்பட தரவுத்தாளில் குறிப்பிடப்பட்டுள்ள முழுமையான அதிகபட்ச மதிப்பீடுகளை மீற வேண்டாம்.

· எப்பொழுதும் தற்போதைய வரம்பு மற்றும் அதிக மின்னழுத்த பாதுகாப்புடன் லேசர் டையோடு இயக்கியைப் பயன்படுத்தவும்.

· உகந்த செயல்திறன் மற்றும் அலைநீள நிலைத்தன்மைக்கு லேசர் டிரைவ் மின்னோட்டத்தைப் பயன்படுத்துவதற்கு முன் TEC வெப்பநிலை நிலைப்படுத்தலை இயக்கவும்.

மாசுபடுவதைத் தடுக்க, ஆஸ்பெரிக் லென்ஸ் மேற்பரப்பை வெறும் விரல்களால் தொடுவதைத் தவிர்க்கவும். சுத்தம் தேவைப்பட்டால், ஐசோபிரைல் ஆல்கஹால் (IPA) மற்றும் பஞ்சு இல்லாத துடைப்பான் ஆகியவற்றைப் பயன்படுத்தவும்.

· சோல்டர் ரிஃப்ளோ வெப்பநிலை: 10 வினாடிகளுக்கு அதிகபட்சம் 260°C. அதிக சாலிடரிங் நேரம் அல்லது வெப்பநிலையைத் தவிர்க்கவும்.
