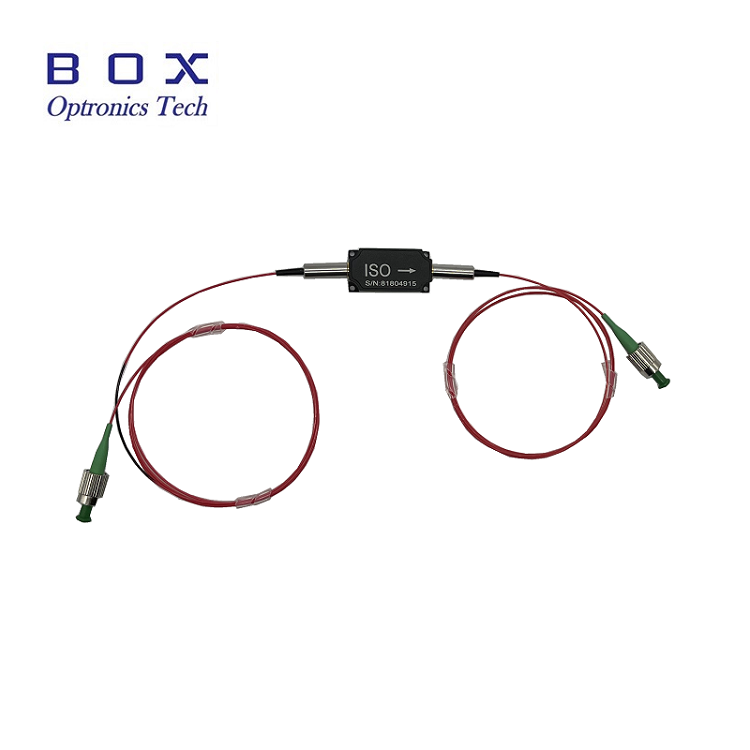

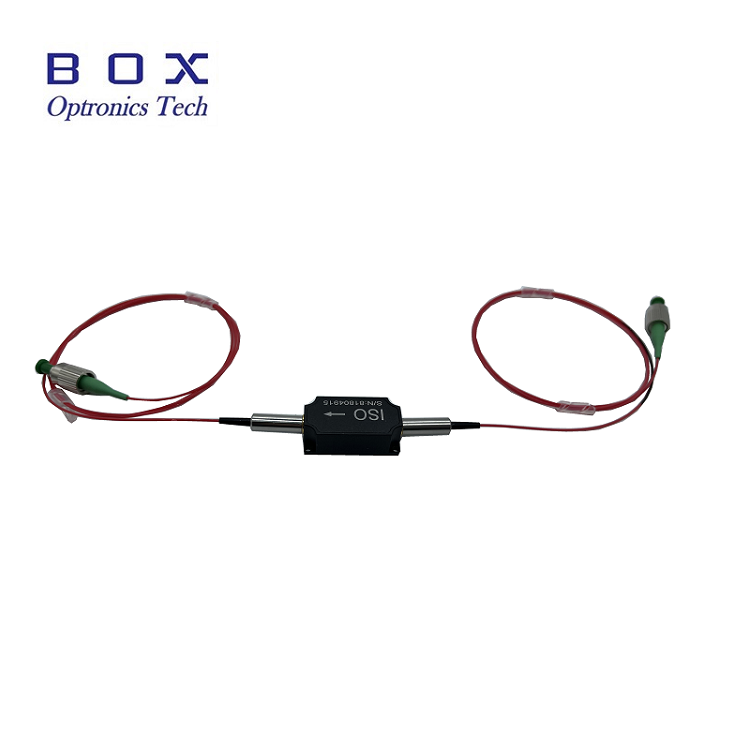

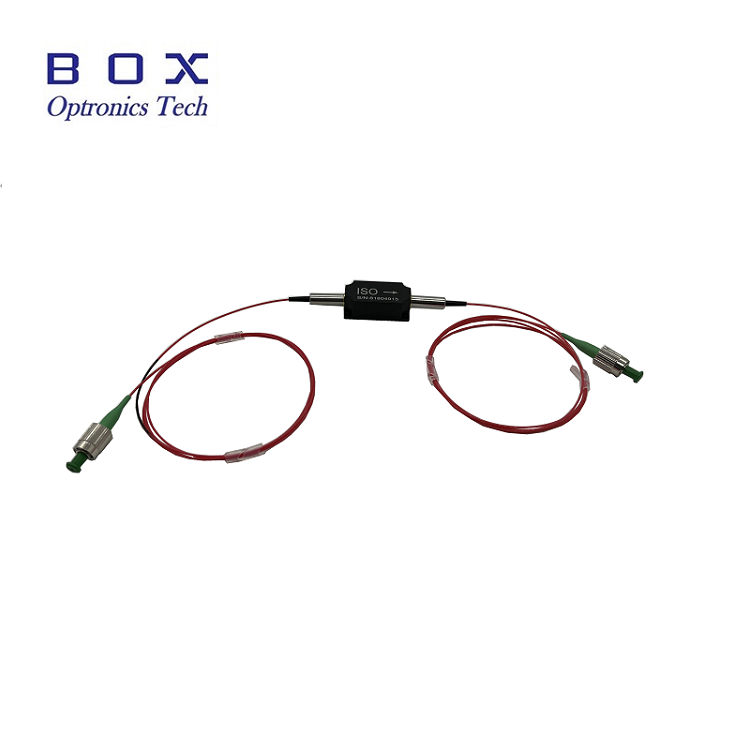

பாக்ஸ் ஆப்ட்ரானிக்ஸ் 1064nm ஹை பவர் ஆப்டிகல் ஐசோலேட்டரை வழங்குகிறது, இது லேசர் ஆதாரங்கள், விதை லேசர்கள் மற்றும் ஆப்டிகல் பெருக்கிகளை பிரதிபலித்த மற்றும் பின் சிதறிய ஒளியால் ஏற்படும் தீங்கு விளைவிக்கும் ஆப்டிகல் பின்னூட்டங்களிலிருந்து பாதுகாக்க வடிவமைக்கப்பட்ட உயர் செயல்திறன் கொண்ட செயலற்ற ஆப்டிகல் கூறு ஆகும். ஃபாரடே சுழற்சி விளைவின் அடிப்படையில், இந்த தனிமைப்படுத்தியானது பரஸ்பரம் அல்லாத ஒளி பரிமாற்றத்தை செயல்படுத்துகிறது, இது குறைந்த இழப்புடன் முன்னோக்கி செல்லும் திசையில் ஒளியை அதிக தனிமைப்படுத்துதலுடன் தடுக்கிறது.
வழக்கமான செருகல் இழப்பு, அதிக தனிமைப்படுத்தல் மற்றும் அதிக அழிவு விகிதம் ஆகியவற்றைக் கொண்டுள்ளது, இந்த 1064nm ஐசோலேட்டர் உயர்-சக்தி ஃபைபர் லேசர் மற்றும் பெருக்கி அமைப்புகளுக்கு உகந்ததாக உள்ளது. இது ns துடிப்பு செயல்பாட்டிற்கு 10W வரையிலான சராசரி ஆற்றலையும், 10kW வரையிலான உச்ச சக்தியையும் ஆதரிக்கிறது, இது தொழில்துறை மற்றும் அறிவியல் பயன்பாடுகளை கோருவதற்கு ஏற்றதாக அமைகிறது.
• அதிக தனிமைப்படுத்தல்: 30dB வழக்கமான உச்ச தனிமைப்படுத்தல், குறைந்தபட்சம் 25dB
• குறைந்த செருகும் இழப்பு
• அதிக வருவாய் இழப்பு
• குறைந்த துருவமுனைப்பு சார்ந்த இழப்பு (PDL)
• அதிக ஆற்றல் கையாளுதல்: சராசரியாக 10W வரை
• கச்சிதமான மற்றும் வலுவான தொகுப்பு வடிவமைப்பு: 58×28×26மிமீ
• PM (Polarization Maintaining) மற்றும் PM அல்லாத பதிப்புகளில் கிடைக்கும்
• பல அலைநீள விருப்பங்கள்: 980nm, 1030nm, 1064nm
• ஃபைபர் லேசர் அமைப்புகள் மற்றும் MOPA ஃபைபர் லேசர்கள்
• ஃபைபர் பெருக்கிகள்
• ஆப்டிகல் சோதனை மற்றும் அளவீட்டு கருவிகள்
• ஃபைபர் ஆப்டிக் சென்சிங் சிஸ்டம்ஸ்
• பெருக்கி சங்கிலிகளில் விதை லேசர் பாதுகாப்பு
• உயர் ஆற்றல் ஃபைபர் லேசர் அமைப்புகள்
• ஆராய்ச்சி மற்றும் மேம்பாட்டு ஆய்வகங்கள்
• தொழில்துறை லேசர் செயலாக்க அமைப்புகள்
|
அளவுரு |
அலகு |
மதிப்பு |
குறிப்புகள் |
|
மைய அலைநீளம் |
nm |
1064 |
980nm, 1030nm மேலும் கிடைக்கிறது |
|
இயக்க அலைநீள வரம்பு |
nm |
±5 |
|
|
தட்டச்சு செய்யவும். அதிகபட்ச தனிமை @23°C |
dB |
30 |
|
|
குறைந்தபட்சம் தனிமைப்படுத்தல் @23°C |
dB |
25 |
இயக்க இசைக்குழு முழுவதும் |
|
தட்டச்சு செய்யவும். செருகும் இழப்பு @23°C |
dB |
0.8 |
|
|
அதிகபட்சம். செருகும் இழப்பு @23°C |
dB |
1.0 |
|
|
அதிகபட்சம். PDL @23°C, PIக்கு மட்டும் |
dB |
0.2 |
துருவமுனைப்பு சார்ந்த இழப்பு |
|
குறைந்தபட்சம் அழிவு விகிதம் @23°C (PM) |
dB |
20 |
துருவமுனைப்பு பராமரிப்பு பதிப்பு |
|
குறைந்தபட்சம் வருவாய் இழப்பு (உள்ளீடு/வெளியீடு) |
dB |
45 |
|
|
அதிகபட்சம். சராசரி ஒளியியல் சக்தி |
W |
10 |
|
|
அதிகபட்சம். உச்ச சக்தி (என்எஸ் துடிப்பு) |
kW |
10 |
நானோ நொடி துடிப்பு செயல்பாடு |
|
அளவுரு |
அலகு |
மதிப்பு |
குறிப்புகள் |
|
ஃபைபர் வகை (PM பதிப்பு) |
- |
PM பாண்டா ஃபைபர் |
துருவமுனைப்பு பராமரித்தல் |
|
ஃபைபர் வகை (PM அல்லாதது) |
- |
Hi1060 ஃபைபர் |
நிலையான ஒற்றை முறை |
|
அதிகபட்சம். இழுவிசை சுமை |
N |
5 |
ஃபைபர் பிக்டெயில் |
|
தொகுப்பு பரிமாணங்கள் |
மிமீ |
58×28×26 |
L×W×H |
|
பெருகிவரும் துளைகள் |
- |
4×Ø3மிமீ |
பாதுகாப்பான நிறுவலுக்கு |
|
இயக்க வெப்பநிலை |
°C |
-40 ~ +85 |
பரந்த வெப்பநிலை வரம்பு |
|
சேமிப்பு வெப்பநிலை |
°C |
0 ~ +60 |
செயல்படாதது |
|
ஃபைபர் நீளம் |
m |
1.0 |
நிலையான, தனிப்பயனாக்கக்கூடியது |
|
பிக்டெயில் வகை |
- |
900μm தளர்வான குழாய் |
250μm வெற்று ஃபைபர் கிடைக்கிறது |
ஆப்டிகல் ஐசோலேட்டர், ஃபாரடே ஐசோலேட்டர் என்றும் அழைக்கப்படுகிறது, இது ஒரு செயலற்ற இரண்டு-போர்ட் ஆப்டிகல் சாதனமாகும், இது ஒரு திசையில் முன்னுரிமை பரிமாற்றத்தை அனுமதிக்கிறது, அதே நேரத்தில் தலைகீழ் திசையில் அதிக தனிமைப்படுத்தலை வழங்குகிறது. இது லேசர் மற்றும் ஃபைபர் ஆப்டிக் அமைப்புகளில் லேசர் மூலங்கள் மற்றும் ஒளியியல் பெருக்கிகளை பிரதிபலித்த மற்றும் பின்னோக்கி ஒளியினால் ஏற்படும் ஒளியியல் பின்னூட்டங்களில் இருந்து பாதுகாக்கும் ஒரு முக்கிய அங்கமாகும்.
ஒளியியல் தனிமைப்படுத்திகள் ஃபாரடே விளைவை அடிப்படையாகக் கொண்டவை, இது ஒரு காந்த-ஒளிப் பொருளைப் பயன்படுத்துகிறது, இது ஒரு காந்தப்புலத்திற்கு உட்படுத்தப்படும்போது அதன் வழியாக செல்லும் ஒளியின் துருவமுனைப்பைச் சுழற்றுகிறது. துருவமுனைப்பான்களுடன் இணைந்து, இந்த துருவமுனைப்பு சுழற்சியானது முன்னோக்கி ஒளியியல் பரிமாற்றம் மற்றும் தலைகீழ் பரவும் ஒளியின் உயர் தனிமைப்படுத்தலை செயல்படுத்துகிறது.

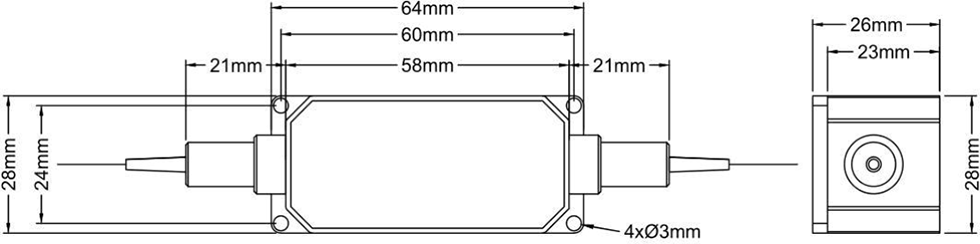

1064nm உயர் சக்தி ஆப்டிகல் தனிமைப்படுத்தி, பின்வரும் பரிமாணங்களுடன் (அலகு: மிமீ):
• பேக்கேஜ் அளவு: 58 × 28 × 26 மிமீ (L×W×H)
• ஃபைபர் பிக்டெயில்களுடன் 2-போர்ட் உள்ளமைவு
• பாதுகாப்பான நிறுவலுக்கு 4 மவுண்டிங் துளைகள் (Ø3mm).
• அதிக நம்பகத்தன்மை மற்றும் வெப்ப நிலைத்தன்மைக்காக வடிவமைக்கப்பட்டுள்ளது
பாக்ஸ் ஆப்ட்ரானிக்ஸ் ஏன் தேர்வு செய்ய வேண்டும்?
• கடுமையான தரக் கட்டுப்பாடு, ஏற்றுமதிக்கு முன் 100% சோதனை
• நிலையான மொத்த விநியோகத் திறனுடன் போட்டி விலை நிர்ணயம்
• அலைநீளம், பவர், ஃபைபர் மற்றும் கனெக்டர்களுக்கான நெகிழ்வான தனிப்பயனாக்குதல் விருப்பங்கள்
• மதிப்பீட்டிற்கு மாதிரி சோதனை உள்ளது
• DHL, UPS மற்றும் FedEx எக்ஸ்பிரஸ் டெலிவரி மூலம் உலகளாவிய ஷிப்பிங்
• PM மற்றும் PM அல்லாத பதிப்புகள் உள்ளன
• பல பவர் ரேட்டிங் விருப்பங்கள்: 500mW முதல் 10W வரை
• பரந்த அலைநீள கவரேஜ்: 980nm, 1030nm, 1064nm
• உற்பத்தி அளவுகளுக்கு நம்பகமான நீண்ட கால வழங்கல்
HPMIS - XXXX - X - X - X - X - X - XX
|
களம் |
குறியீடு |
விருப்பம் |
|
தயாரிப்பு தொடர் |
HPMIS |
உயர் பவர் PM ஐசோலேட்டர் (PM அல்லாதவர்களுக்கு HPIS) |
|
அலைநீளம் |
1064 |
980: 980nm, 1030: 1030nm, 1064: 1064nm |
|
அச்சு சீரமைப்பு (PM) |
எஃப் / பி / என் |
F: மெதுவான அச்சு வேலை செய்கிறது, B: இரண்டு அச்சுகளும் வேலை செய்கின்றன, N: அச்சு இல்லை (PM அல்லாதது) |
|
ஃபைபர் வகை |
0 / 1 / எஸ் |
0: Hi1060 ஃபைபர், 1: PM பாண்டா ஃபைபர், எஸ்: குறிப்பிடப்பட்டுள்ளது |
|
பிக்டெயில் வகை |
0/1 |
0: 250μm வெற்று ஃபைபர், 1: 900μm தளர்வான குழாய் |
|
ஃபைபர் நீளம் |
0/1 |
0: 0.8 மீ, 1: 1 மீ |
|
தொகுப்பு அளவு |
0 / எஸ் |
0: 58x28x26mm, S: குறிப்பிடப்பட்டுள்ளது |
|
கையாளும் சக்தி |
00~10 |
00: 500mW, 01: 1W, 05: 5W, 10: 10W |
எடுத்துக்காட்டு: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10
1064nm உயர் பவர் PM ஐசோலேட்டர், மெதுவான அச்சு வேலை, வேகமான அச்சு தடுக்கப்பட்டது, PM Panda ஃபைபர், 900μm தளர்வான குழாய், 1m ஃபைபர் நீளம், 58x28x26mm தொகுப்பு, 10W கையாளும் திறன்
எடுத்துக்காட்டு: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05
1064nm உயர் பவர் ஐசோலேட்டர் (PM அல்லாத), Hi1060 ஃபைபர், 900μm லூஸ் டியூப், 1m ஃபைபர் நீளம், 58x28x26mm தொகுப்பு, 5W கையாளும் சக்தி
• மைய அலைநீளம்: 980nm, 1030nm, 1064nm, மற்ற அலைநீளங்கள் கோரிக்கையின் பேரில் கிடைக்கும்
• பவர் ரேட்டிங்: 500mW, 1W, 2W, 5W, 10W, தனிப்பயன் வடிவமைப்புகளுக்கு அதிக ஆற்றல் கிடைக்கும்
• துருவமுனைப்பு வகை: PM (துருவமுனைப்பு பராமரிப்பு) அல்லது PM அல்லாத (நிலையான ஒற்றை முறை)
• PM அச்சு உள்ளமைவு: மெதுவாக செயல்படும் அச்சு, இரண்டு அச்சுகளும் செயல்படும்
• ஃபைபர் வகை: PM பாண்டா ஃபைபர், Hi1060, பிற சிறப்பு இழைகள்
• ஃபைபர் நீளம்: 0.5மீ, 0.8மீ, 1மீ, 1.5மீ, 2மீ (தனிப்பயன் நீளம் உள்ளது)
• பிக்டெயில் வகை: 250μm வெர் ஃபைபர், 900μm லூஸ் டியூப், 3.0மிமீ லூஸ் டியூப்
• பேக்கேஜ் அளவு: நிலையான 58x28x26mm அல்லது தனிப்பயன் தொகுப்பு பரிமாணங்கள்
• தேவையான பயன்பாடுகளுக்கு அதிக தனிமைப்படுத்தப்பட்ட பதிப்புகள் உள்ளன
தனிப்பயன் தேவைகளுக்கு, உங்கள் விவரக்குறிப்புகளுடன் எங்கள் விற்பனைக் குழுவைத் தொடர்பு கொள்ளவும்.
ஒவ்வொரு அலகும் அளவிடப்பட்ட செயல்திறன் அளவுருக்களை ஆவணப்படுத்தும் விரிவான சோதனை அறிக்கையுடன் அனுப்பப்படுகிறது. தரவுத்தாள் PDF கோப்பில் விரிவான விவரக்குறிப்புகள் உள்ளன.
• ஒவ்வொரு யூனிட்டிலும் தனிப்பட்ட சோதனை அறிக்கை சேர்க்கப்பட்டுள்ளது
மேற்கோள் மற்றும் கட்டண விதிமுறைகள்
• EXW
• டிஏபி
• FOB
• பிற விதிமுறைகள்: விவாதிக்க எங்களைத் தொடர்பு கொள்ளவும்.
• PayPal: மாதிரிகள் மற்றும் சிறிய ஆர்டர்களுக்கு விரைவான மற்றும் பாதுகாப்பான கட்டணம்
• T/T (வங்கி பரிமாற்றம்): சாதாரண உற்பத்தி ஆர்டர்களுக்கான நிலையான கட்டண முறை
• அலிபாபா வர்த்தக உத்தரவாதம்: வாங்குபவர் உத்தரவாதத்துடன் ஆன்லைன் பரிவர்த்தனைகளுக்கு பாதுகாப்பான ஆர்டர் பாதுகாப்பு
• கிரெடிட் கார்டு: PayPal மற்றும் Alibaba ஆகியவை கிடைக்கின்றன
• நெகிழ்வான கட்டண விதிமுறைகள்: பேச்சுவார்த்தைக்குட்பட்டது
• நிலையான உற்பத்தி: ~10-15 வேலை நாட்கள்
• தனிப்பயன் உள்ளமைவுகள்: 15-20 வேலை நாட்கள்
• தொகுதி ஆர்டர்கள்: தயாரிப்பு அட்டவணைக்குத் தொடர்பு கொள்ளவும்
• சர்வதேச ஷிப்பிங்: ~3-5 வேலை நாட்கள் (DHL/UPS/FedEx எக்ஸ்பிரஸ்)
• விரைவுபடுத்தப்பட்ட சேவை: கோரிக்கையின் பேரில் கிடைக்கும்
ஆப்டிகல் தனிமைப்படுத்திகள் செயலற்ற சாதனங்கள் என்றாலும், செயல்திறன் மற்றும் நம்பகத்தன்மையை பராமரிக்க சரியான கையாளுதல் தேவைப்படுகிறது.
• சுத்தமான, தூசி இல்லாத மேற்பரப்பில் வேலை செய்யுங்கள்
• ஃபைபர் எண்ட்-ஃபேஸ்ஸை நேரடியாகத் தொடுவதைத் தவிர்க்கவும்
• பயன்படுத்தாத போது கனெக்டர்களில் டஸ்ட் கேப்களை வைத்திருங்கள்
• கையாளுதல் மற்றும் நிறுவலின் போது சரியான ESD பாதுகாப்பைப் பயன்படுத்தவும்
• ஃபைபர் பிக்டெயில்களை சேதப்படுத்தாமல் இருக்க கவனமாகக் கையாளவும்
• நார்ச்சத்து அதிகமாக வளைவதைத் தவிர்க்கவும்
• ஃபைபர் பிக்டெயில்களை இழுக்கவோ அல்லது திருப்பவோ வேண்டாம்
• சரியான துப்புரவுக் கருவிகளைப் பயன்படுத்தி இணைக்கும் முன் ஃபைபர் கனெக்டர்களை சுத்தம் செய்யவும்
• கனெக்டர் பயன்பாட்டில் இல்லாதபோது எப்போதும் டஸ்ட் கேப்களைப் பயன்படுத்தவும்
• பயன்படுத்தும் முன் ஃபைபர் எண்ட்-ஃபேஸ் சேதம் உள்ளதா எனப் பரிசோதிக்கவும்
• அதிகபட்ச இழுவிசை சுமையை (5N) தாண்ட வேண்டாம்
• உள்ளீட்டு சக்தி மதிப்பிடப்பட்ட அதிகபட்சத்தை விட அதிகமாக இல்லை என்பதை உறுதிப்படுத்தவும்
• ஓவர்லோடைத் தவிர்க்க முறையான பவர் கண்காணிப்பைப் பயன்படுத்தவும்
• அதிக சக்தி நிலைகளில் சரியான வெப்பச் சிதறலை அனுமதிக்கவும்
• அதிக ஆற்றல் தொடர்ச்சியான செயல்பாட்டிற்கு ஹீட் சிங்கில் ஏற்றவும்
• 4 மவுண்டிங் ஹோல்களைப் பயன்படுத்தி ஐசோலேட்டரைப் பாதுகாப்பாக ஏற்றவும்
• கூடுதல் இழப்பைக் குறைக்க சரியான சீரமைப்பை உறுதிப்படுத்தவும்
• ஃபைபர் வளைக்கும் ஆரம் போதுமான இடத்தை அனுமதிக்கவும்
• நம்பகத்தன்மைக்காக குறிப்பிட்ட வெப்பநிலை வரம்பிற்குள் செயல்படவும்
• ஃபைபர் பிக்டெயில்களில் இயந்திர அழுத்தத்தைத் தவிர்க்கவும்
• சரியான சமிக்ஞை திசைக்கான சரியான போர்ட் நோக்குநிலையை உறுதிப்படுத்தவும்
• நிறுவுவதற்கு முன் முன்னோக்கி/தலைகீழ் திசையைச் சரிபார்க்கவும்
Box Optronics நம்பகமான செயல்திறனுடன் உயர்தர ஒளியியல் கூறுகளை வழங்க உறுதிபூண்டுள்ளது. எங்களின் அனைத்து உயர் பவர் ஆப்டிகல் ஐசோலேட்டர்களும் ஏற்றுமதிக்கு முன் கடுமையான சோதனை மற்றும் தரக் கட்டுப்பாட்டிற்கு உட்படுகின்றன.
• ஷிப்மென்ட் தேதியிலிருந்து 12 மாத வரையறுக்கப்பட்ட உத்தரவாதம்
• உத்தரவாதம் பொருட்கள் மற்றும் வேலைப்பாடுகளில் உள்ள குறைபாடுகளை உள்ளடக்கியது
• உத்தரவாதத்தின் கீழ் குறைபாடுள்ள அலகுகளுக்கு இலவச பழுதுபார்ப்பு அல்லது மாற்றீடு
• தவறான பயன்பாடு, தவறாகக் கையாளுதல் அல்லது அங்கீகரிக்கப்படாத மாற்றத்தால் ஏற்படும் சேதங்களுக்கு உத்தரவாதம் பொருந்தாது
