SLD பிராட்பேண்ட் லைட் சோர்ஸ் 1310nm

பொருளடக்கம்

1. SLD பிராட்பேண்ட் லைட் சோர்ஸ் 1310nm அறிமுகம்

2. தயாரிப்பு விவரக்குறிப்புகள்

3. தயாரிப்பு அம்சங்கள்

4. வழக்கமான பயன்பாடுகள்

5. தயாரிப்பு விவரங்கள்

6. ஆர்டர் தகவல்

7. தரவுத்தாள் மற்றும் சோதனைத்தாள்

8. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்

9. செயல்பாட்டு வழிகாட்டி

10. செயல்பாட்டுக் குறிப்புகள் மற்றும் பராமரிப்பு

11. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

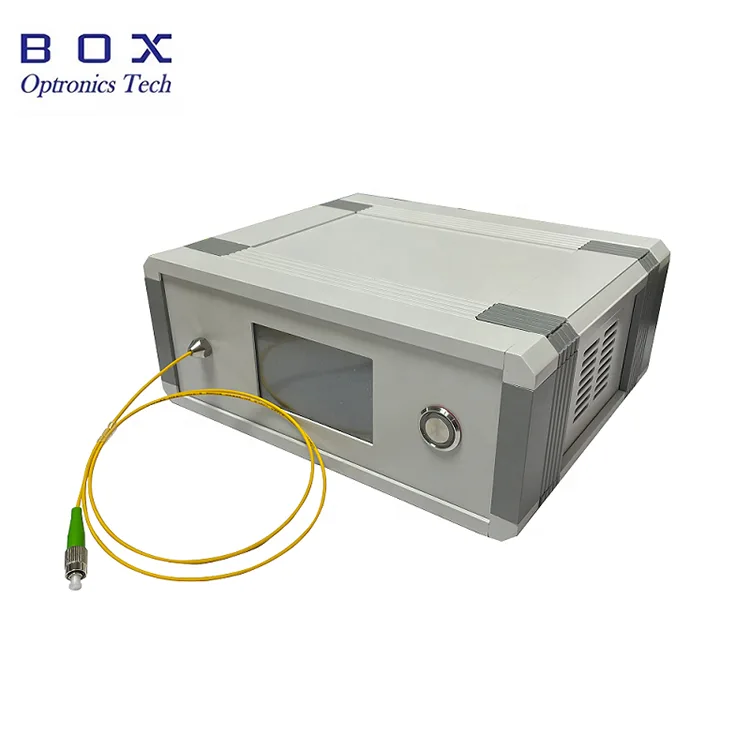

தயாரிப்பு அறிமுகம்-SLD பிராட்பேண்ட் லைட் சோர்ஸ் 1310nm

1310nm SLD பிராட்பேண்ட் ஒளி மூலமானது நிலையான, குறைந்த ஒத்திசைவான பிராட்பேண்ட் உமிழ்வை பொதுவாக >30nm ஸ்பெக்ட்ரல் அகலத்துடன் வழங்குகிறது மற்றும் 1/3/10/15mW இல் கிடைக்கும் வெளியீட்டு சக்தி. அதன் SMF-28e அல்லது PM ஃபைபர் இணைப்பு, குறைந்த நிறமாலை சிற்றலை மற்றும் சிறிய தொகுப்பு ஆகியவை ஃபைபர் ஆப்டிக் உணர்திறன், OCT இமேஜிங் மற்றும் துல்லியமான ஆப்டிகல் அளவீடுகளுக்கு சிறந்ததாக அமைகிறது. இந்த SLD பிராட்பேண்ட் ஒளி மூலமானது ஆப்டிகல் கம்யூனிகேஷன், பயோமெடிக்கல் இமேஜிங் மற்றும் ஆப்டிகல் ஃபைபர் சாதன சோதனை பயன்பாடுகளுக்கு உகந்ததாக உள்ளது.

தயாரிப்பு விவரக்குறிப்புகள்-SLD பிராட்பேண்ட் லைட் சோர்ஸ் 1310nm

தயாரிப்பு அம்சங்கள்-SLD பிராட்பேண்ட் லைட் சோர்ஸ் 1310nm

● 1/3/10/15mW பல்வேறு தேவைகளுக்கு ஏற்ப பல ஆற்றல் நிலைகள் கிடைக்கும்;l

● பரந்த நிறமாலை;

● குறைந்த நிறமாலை சிற்றலை;

● தனிப்பயனாக்கப்பட்ட தொகுப்பு மற்றும் அளவு.

தயாரிப்பு பயன்பாடுகள்-SLD பிராட்பேண்ட் லைட் சோர்ஸ் 1310nm

● ஃபைபர் ஆப்டிக் சென்சிங்;

● மருத்துவ இமேஜிங்;

● துல்லிய அளவீடு;

● ஆப்டிகல் ஃபைபர் சாதன சோதனை.

தயாரிப்பு விவரங்கள்-SLD பிராட்பேண்ட் லைட் சோர்ஸ் 1310nm

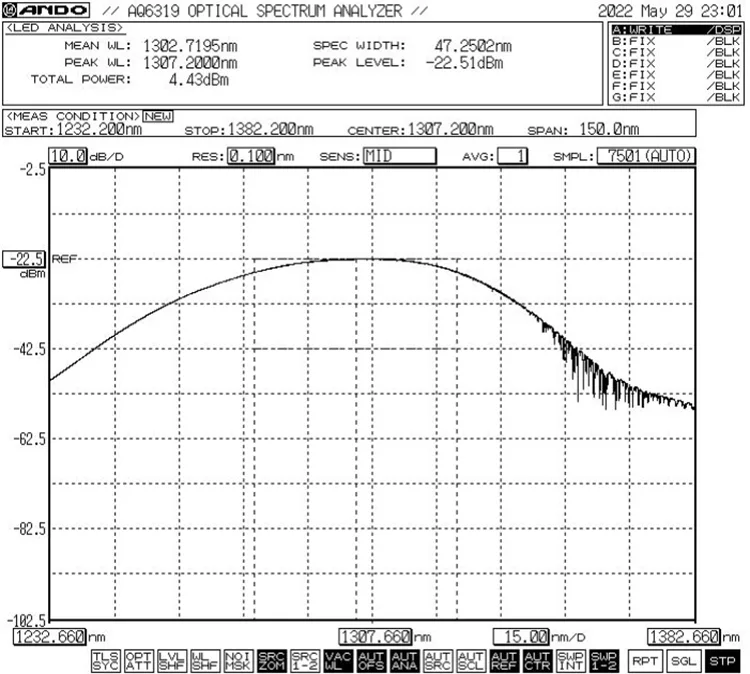

● ஸ்பெக்ட்ரல் குறிப்பு: -3dB அலைவரிசை குறைந்தபட்சம்.30nm

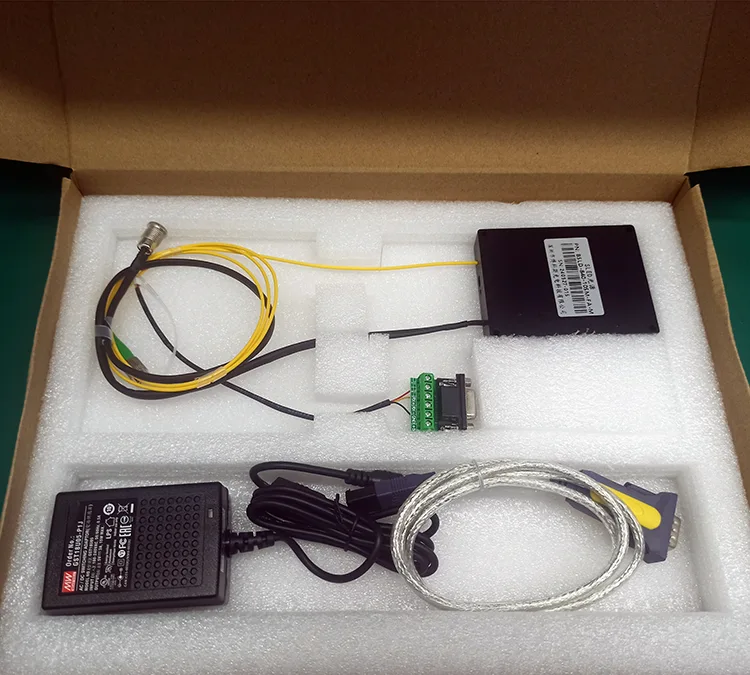

● நிலையான பாகங்கள்

ஆர்டர் தகவல்-SLD பிராட்பேண்ட் லைட் சோர்ஸ் 1310nm

எ.கா: BSLD-1310-10SM-FA-M

(ஆர்டர் தகவல்: SLD பிராட்பேண்ட் லைட் சோர்ஸ் 1310nm, 10mW அவுட்புட் பவர், SM ஃபைபர், FC/APC கனெக்டருடன், தொகுதி தொகுப்பு).

டேட்டாஷீட் மற்றும் டெஸ்ட்ஷீட்-SLD பிராட்பேண்ட் லைட் சோர்ஸ் 1310nm

தரவுத்தாள்

சோதனைத்தாள்

மேற்கோள் மற்றும் கட்டண விதிமுறைகள்-SLD பிராட்பேண்ட் லைட் சோர்ஸ் 1310nm

● மேற்கோள் விதிமுறைகள்

(1) EXW

(2) டிஏபி

(3) மற்றவை

● பணம் செலுத்தும் விதிமுறைகள்

PayPal மற்றும் T/T கிடைக்கின்றன.

ஆபரேஷன் ஸ்டெப்ஸ்-SLD பிராட்பேண்ட் லைட் சோர்ஸ் 1310nm

படி1. அன்பேக்கிங்: அசெம்பிளி செய்வதற்கு முன், அனைத்து ஆக்சஸெரீகளும் முடிந்ததா என்பதைச் சரிபார்க்கவும்.

படி2. பவர் சப்ளை: டிசி ஸ்விட்சிங் பவர் சப்ளை அல்லது அவற்றின் பவர் சப்ளை தேவைகளைப் பூர்த்தி செய்யும் ஒழுங்குபடுத்தப்பட்ட மின்சாரம் ஆகியவற்றுடன் இணைக்கப்பட்டுள்ளது. அசல் பொருந்திய பவர் அடாப்டரை (DC5V அல்லது DC12V) மட்டும் பயன்படுத்தவும். முறையற்ற பவர் அடாப்டர்கள் ஒளி மூலத்தை சேதப்படுத்தலாம். (பவர் அடாப்டர் உள்ளூர் மின்னழுத்த தரநிலைகளின்படி வழங்கப்படுகிறது.)

படி3. அவுட்புட் ஃபைபர் இணைக்கிறது: ஃபைபர் கனெக்டர் அல்லது ஃபிளேன்ஜில் டஸ்ட் கேப்பைத் திறந்து, ஃபைபர் எண்ட் ஃபேஸைச் சரிபார்த்து, ஃபைபரை இணைக்கவும் அல்லது ஃபைபரை சாதனம் அல்லது பவர் மீட்டரில் இணைக்கவும், மாசு மற்றும் சேதம் இல்லை என்பதை உறுதிசெய்த பிறகு சோதிக்க வேண்டும்.

Setp4. ஹோஸ்ட் கணினியுடன் இணைக்கவும்: SLD பிராட்பேண்ட் லைட் சோர்ஸ் 1310nm மற்றும் கணினியை இணைக்க, Green Port Cable மற்றும் USB-RS485 DB9 டேட்டா கேபிளைப் பயன்படுத்தவும்; USB-RS485 சீரியல் போர்ட் டேட்டா கேபிளை அடையாளம் காண கணினி முதலில் ஒரு பிரத்யேக சீரியல் போர்ட் டிரைவரை நிறுவ வேண்டும், இல்லையெனில் ஹோஸ்ட் கணினி மென்பொருள் மற்றும் ஒளி மூல தொகுதியை சரியாக இணைக்க முடியாது மற்றும் தொடர்பு கொள்ள முடியாது. ஓட்டுனருக்கு Box Optronics ஐக் கேளுங்கள்.

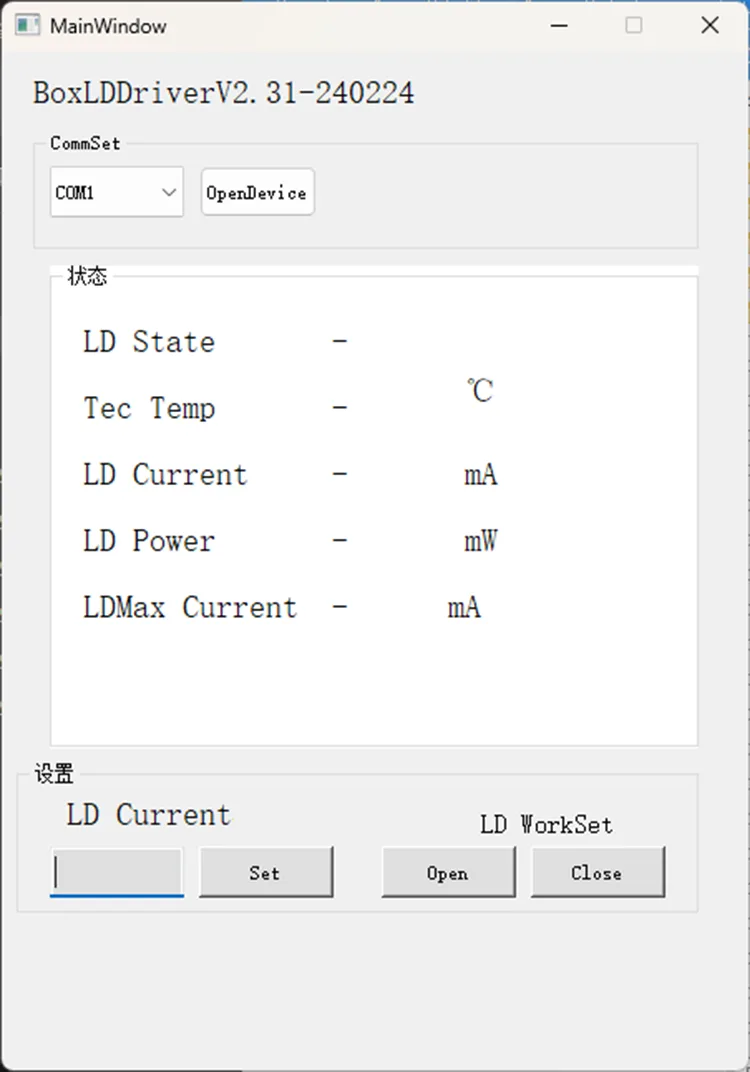

படி 5. கட்டுப்பாட்டு மென்பொருள்: SLD பிராட்பேண்ட் லைட் சோர்ஸ் 1310nm இன் LD மின்னோட்டத்தைக் கட்டுப்படுத்த Box Optronics தொடர் கட்டளை அல்லது PC மென்பொருளை வழங்குகிறது. சரியான போர்ட்டைத் தேர்ந்தெடுத்து, மின்னோட்டத்தை அமைத்து, பின்னர் திறந்த பொத்தானைக் கிளிக் செய்யவும். (சேதத்தைத் தடுக்க, ஆரம்ப செயல்பாட்டின் போது இயக்கி மின்னோட்டத்தை மெதுவாக அதிகரிக்கவும். முழு மின்னோட்டத்தை உடனடியாகப் பயன்படுத்த வேண்டாம்.)

படி6. பயன்பாட்டிற்குப் பிறகு, மூடு பொத்தானைக் கிளிக் செய்து, மின்சார விநியோகத்தை அணைத்து, ஃபைபர் இணைப்பைத் துண்டிக்கவும்.

செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு-SLD பிராட்பேண்ட் ஒளி மூல 1310nm

● ஃபைபர் கனெக்டர்களை பஞ்சு இல்லாத துடைப்பான் மூலம் சுத்தம் செய்து, இணைப்பிற்கு முன் ஃபைபர் எண்ட்-ஃபேஸ் டிடெக்டர் மூலம் ஆய்வு செய்யவும். இறுதி முகம் எரிவதைத் தவிர்க்க, மின்சக்தி இல்லாமல் ஃபைபர்களை எப்போதும் இணைக்கவும்/துண்டிக்கவும். ஃபைபர் ஆப்டிக் இணைப்பிகள் தூசி மூடியால் மூடப்பட்டிருக்க வேண்டும்.

● ஃபைபர் கனெக்டர்களை அடிக்கடி சொருகுவதை/அவிழ்ப்பதைத் தவிர்க்கவும், இதனால் தூசி தேங்குவதையும், முகத்தின் இறுதிப் பகுதி சேதமடைவதையும் தடுக்கவும்.

● ஈரப்பதம், தூசி மற்றும் அரிப்புக்கு எதிராக முன்னெச்சரிக்கை நடவடிக்கைகளை எடுக்கவும்; உலர்ந்த இடத்தில் சேமிக்கவும்.

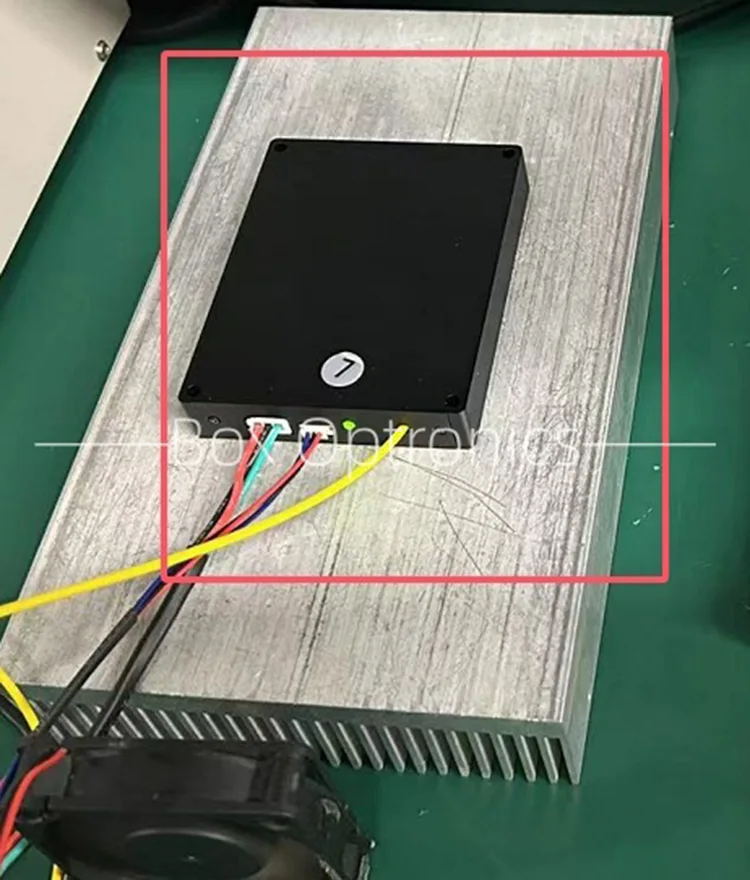

● நீண்ட காலத்திற்கு பயன்படுத்தும் போது, ​​அதை ஒரு ஹீட் சிங்கில் வைக்கவும்.

தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை-SLD பிராட்பேண்ட் லைட் சோர்ஸ் 1310nm

● உத்தரவாதக் காலம்:

வாங்கியதிலிருந்து 1 வருடத்திற்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.

● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:

இலவச உத்தரவாதக் காலத்தில், தயாரிப்பு தரச் சிக்கல்களால் ஏற்படும் தவறுகளுக்கு இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் வழங்கப்படும். இருப்பினும், உத்தரவாதக் காலத்திற்குள் பின்வரும் சந்தர்ப்பங்களில் இலவச பழுதுபார்ப்பு சேவைகளை மறுக்கும் உரிமையை Box Optronics வைத்திருக்கிறது:

(1) இயற்கை காரணிகள் (எ.கா. மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்களால் ஏற்படும் சேதம்.

(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.

(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.

(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.

(5) வீட்டுவசதி மீது மாற்றப்பட்ட அல்லது முழுமையற்ற உத்தரவாத லேபிள்கள்.

(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
