பல சேனல் DFB லேசர் ஆதாரம்

Box Optronics என்பது 2~16 மல்டி-சேனல் DFB லேசர் மூலங்களின் தொழில்முறை உற்பத்தியாளர். அவை CWDM அலைநீளங்கள் மற்றும் DWDM ITU அலைநீளம் இரண்டையும் வழங்குகின்றன. இந்த ஆதாரங்கள் அலைநீளப் பிரிவு மல்டிபிளெக்சிங் (WDM) சாதனங்கள், அலை வழிகாட்டி கிராட்டிங் வரிசை (AWG) கூறுகள், பிளானர் அலை வழிகாட்டி (PLC) கூறுகள், ஆப்டிகல் பெருக்கிகள் (EDFA), மற்றும் பிற பொது ஃபைபர் ஆப்டிக் அளவீடுகள் மற்றும் பயன்பாடுகள், குறிப்பாக கப்ளர்ஸ் மற்றும் பிளானர் அலை வழிகாட்டி PLC கூறுகளின் தொகுதி உற்பத்தி சோதனைக்கு பயன்படுத்தப்படலாம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பொருளடக்கம்

1. பல சேனல் DFB லேசர் மூலத்தின் அறிமுகம்

2. தொழில்நுட்ப விவரக்குறிப்புகள்

3. தயாரிப்பு அம்சங்கள்

4. வழக்கமான பயன்பாடுகள்

5. தயாரிப்பு விவரங்கள்

6. பாதுகாப்பான செயல்பாட்டு வழிகாட்டி

7. ஆர்டர் தகவல்

8. தரவுத்தாள் மற்றும் சோதனைத்தாள்

9. மேற்கோள் மற்றும் கட்டண விதிமுறைகள்

10. முன்னணி நேரம்

11. செயல்பாட்டு குறிப்புகள் மற்றும் பராமரிப்பு

12. தர உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

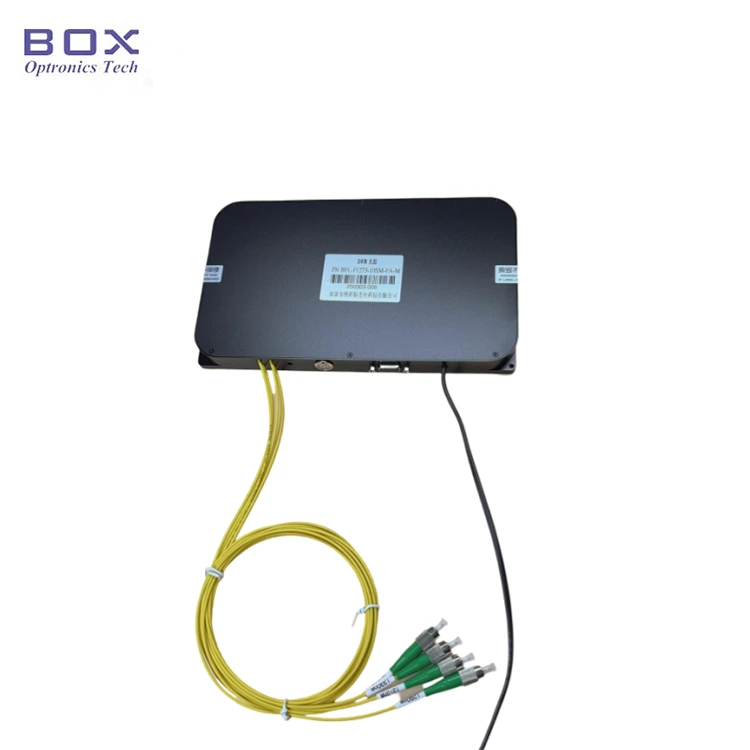

தயாரிப்பு அறிமுகம்-மல்டி-சேனல் DFB லேசர் ஆதாரம்

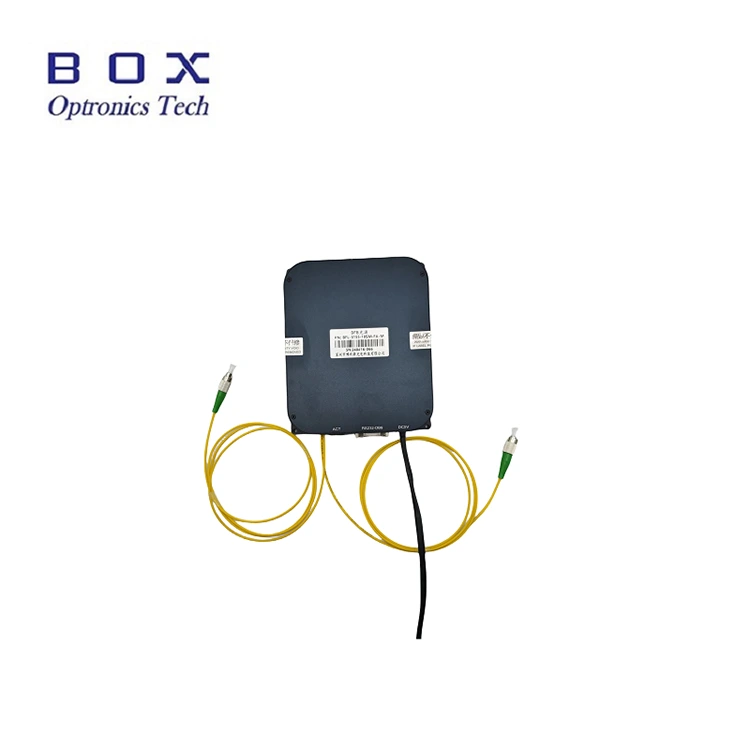

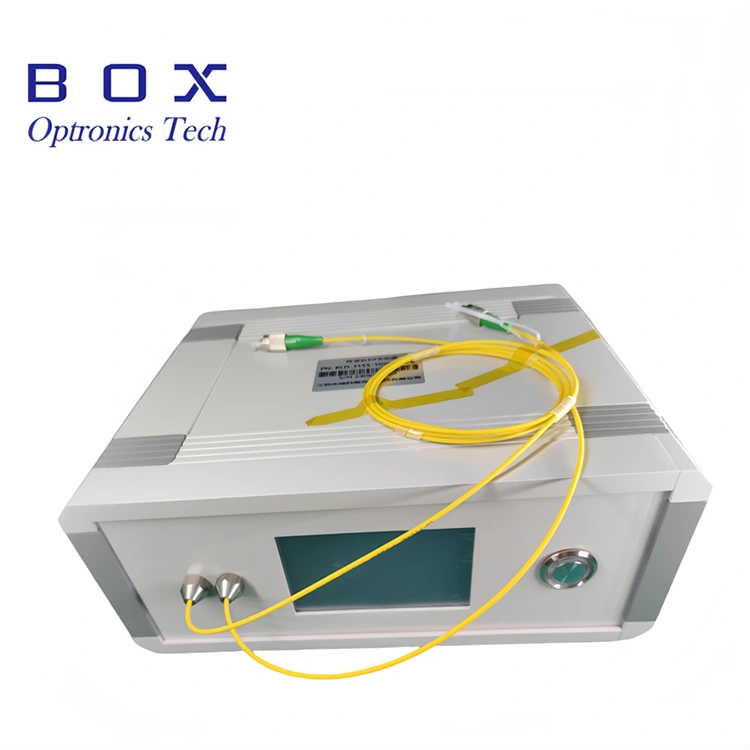

இது ஒரு மல்டி-சேனல் DFB லேசர் மூலம் சுதந்திரமாக கட்டமைக்கக்கூடிய அலைநீளங்கள் மற்றும் தொடர்ச்சியான அலை (CW) செயல்பாட்டைக் கொண்டுள்ளது. கிடைக்கக்கூடிய அலைநீள விருப்பங்களில் CWDM (1270~1650 nm), DWDM ITU சேனல்கள் 18~64, LAN-WDM அலைநீளங்கள், அத்துடன் 1030 nm மற்றும் 1064 nm போன்ற குறிப்பிட்ட அலைநீளங்களும் அடங்கும். தயாரிப்பு இரண்டு உள்ளமைவுகளில் கிடைக்கிறது: ஒரு தனி டெஸ்க்டாப் யூனிட் அல்லது ஒருங்கிணைக்கக்கூடிய மட்டு விருப்பம்; தொடர்பு இடைமுகங்கள் மற்றும் கண்காணிப்பு மென்பொருளுடன் பொருத்தப்பட்டுள்ளது. பயனர்கள் ஒரு நிலையான வெளியீட்டு சக்தி அல்லது சக்தி-சரிசெய்யக்கூடிய உள்ளமைவுக்கு இடையே தேர்வு செய்யலாம். இந்த மல்டி-சேனல் DFB லேசர் மூலமானது ஒற்றை-சேனல் ஒளி மூலமாக செயல்படுவதை ஆதரிக்கிறது அல்லது பல சேனல்களில் ஒரே நேரத்தில் வெளியீடு செய்கிறது.

தயாரிப்பு விவரக்குறிப்புகள்-மல்டி-சேனல் DFB லேசர் ஆதாரம்

அளவுரு	அலகு	இரட்டை சேனல்கள்	நான்கு சேனல்கள்	குறிப்பு
வேலை அலைநீளம்	nm	1310/1550	1270/1290/1310/1330	தனிப்பயனாக்கக்கூடியது
விருப்ப அலைநீளம்	nm	1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 என்எம் 1650nm 1683nm		DFB வகை
வெளியீட்டு சக்தி	மெகாவாட்	10/20/மற்றவை		தனிப்பயனாக்கக்கூடியது
பக்க பயன்முறை அடக்குமுறை விகிதம்	dB	>30
வேலை முறை	-	CW
சக்தி சரிசெய்தல் வரம்பு	-	10~100%
குறுகிய கால நிலைத்தன்மை (15 நிமிடங்கள்)	dB	≤±0.02 சமமான ≤± 0.5%
நீண்ட கால நிலைத்தன்மை (8 மணி நேரம்)	dB	≤±0.05 சமமான ≤±1 .2%
இணைப்பான்	-	FC/APC		தனிப்பயனாக்கக்கூடியது
ஃபைபர் வகை	-	Hi1060/SMF-28/PM1550		தனிப்பயனாக்கக்கூடியது
தொகுப்பு	மிமீ	195(W)×220(D)×120(H)		பெஞ்ச்டாப்
தொகுப்பு	மிமீ	150(W)×125 (D)×20 (H)		தொகுதி
பவர் சப்ளை	V	AC 110~240V, <20W		பெஞ்ச்டாப்
பவர் சப்ளை	V	DC 5V/4A, <15W		தொகுதி
மின் நுகர்வு	W	≤60
இயக்க வெப்பநிலை வரம்பு	℃	-5 ~+55
சேமிப்பு வெப்பநிலை வரம்பு	℃	-40 ~+85

தயாரிப்பு அம்சங்கள்-மல்டி-சேனல் DFB லேசர் ஆதாரம்

● தனிப்பயனாக்கக்கூடிய அலைநீளங்கள் மற்றும் வெளியீட்டு சக்திகள்;

● 2~16 சேனல்கள் உள்ளன;

● நிலையான அல்லது அனுசரிப்பு வெளியீடு சக்தி;

● உயர் வெளியீட்டு நிலைத்தன்மை, சிறிய அளவு மற்றும் வேகமான தொடக்கம்.

தயாரிப்பு பயன்பாடுகள்-மல்டி-சேனல் DFB லேசர் ஆதாரம்

● WDM,AWG,PLC சாதன வேறுபாடு இழப்பு, வருவாய் இழப்பு கண்டறிதல்;

● கண் மருத்துவம் OCT;

● ஃபைபர் சாதன அளவுத்திருத்தம் மற்றும் செயலற்ற கூறு சோதனை அமைப்புகள்.

தயாரிப்பு விவரங்கள்-மல்டி-சேனல் DFB லேசர் ஆதாரம்

● கிடைக்கும் அலைநீளங்கள் (nm):

1030	1064	1270	1290	1310	1330
1350	1370	1390	1410	1450	1470
1490	1510	1530	1550	1570	1590
1610	1625	1650	1683

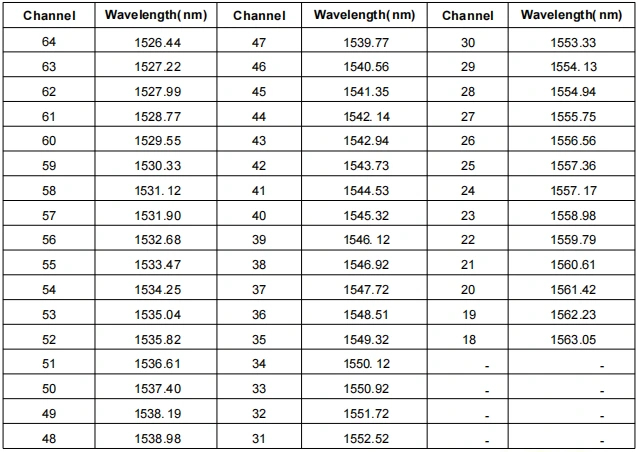

● ITU சேனல் 18~64 அலைநீளம் (மிமீ):

Multi-channel DFB Laser Source

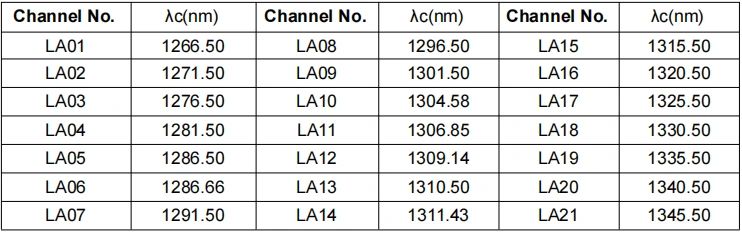

● LAN-WDM அலைநீளங்கள் (மிமீ):

Multi-channel DFB Laser Source

ஆபரேஷன் ஸ்டெப்ஸ்-மல்டி-சேனல் DFB லேசர் சோர்ஸ்

படி1. அன்பேக்கிங்: அசெம்பிளி செய்வதற்கு முன், அனைத்து ஆக்சஸெரீகளும் முடிந்ததா என்பதைச் சரிபார்க்கவும்.

படி2. பவர் சப்ளை: டிசி ஸ்விட்சிங் பவர் சப்ளை அல்லது அவற்றின் பவர் சப்ளை தேவைகளைப் பூர்த்தி செய்யும் ஒழுங்குபடுத்தப்பட்ட மின்சாரம் ஆகியவற்றுடன் இணைக்கப்பட்டுள்ளது. அசல் பொருந்திய பவர் அடாப்டரை (DC5V அல்லது DC12V) மட்டும் பயன்படுத்தவும். முறையற்ற பவர் அடாப்டர்கள் ஒளி மூலத்தை சேதப்படுத்தலாம். (பவர் அடாப்டர் உள்ளூர் மின்னழுத்த தரநிலைகளின்படி வழங்கப்படுகிறது.)

படி3. அவுட்புட் ஃபைபர் இணைக்கிறது: ஃபைபர் கனெக்டர் அல்லது ஃபிளேன்ஜில் டஸ்ட் கேப்பைத் திறந்து, ஃபைபர் எண்ட் ஃபேஸைச் சரிபார்த்து, ஃபைபரை இணைக்கவும் அல்லது ஃபைபரை சாதனம் அல்லது பவர் மீட்டரில் இணைக்கவும், மாசு மற்றும் சேதம் இல்லை என்பதை உறுதிசெய்த பிறகு சோதிக்க வேண்டும்.

Setp4. ஹோஸ்ட் கணினியுடன் இணைக்கவும்: USB-RS485 DB9 டேட்டா கேபிளைப் பயன்படுத்தி மல்டி-சேனல் DFB லேசர் மூலத்தையும் கணினியையும் இணைக்கவும்; கணினி முதலில் சீரியல் போர்ட் டேட்டா கேபிளை அடையாளம் காண ஒரு பிரத்யேக சீரியல் போர்ட் டிரைவரை நிறுவ வேண்டும், இல்லையெனில் ஹோஸ்ட் கணினி மென்பொருளையும் ஒளி மூல தொகுதியையும் சரியாக இணைக்க முடியாது மற்றும் தொடர்பு கொள்ள முடியாது. ஓட்டுனருக்கு Box Optronics ஐக் கேளுங்கள்.

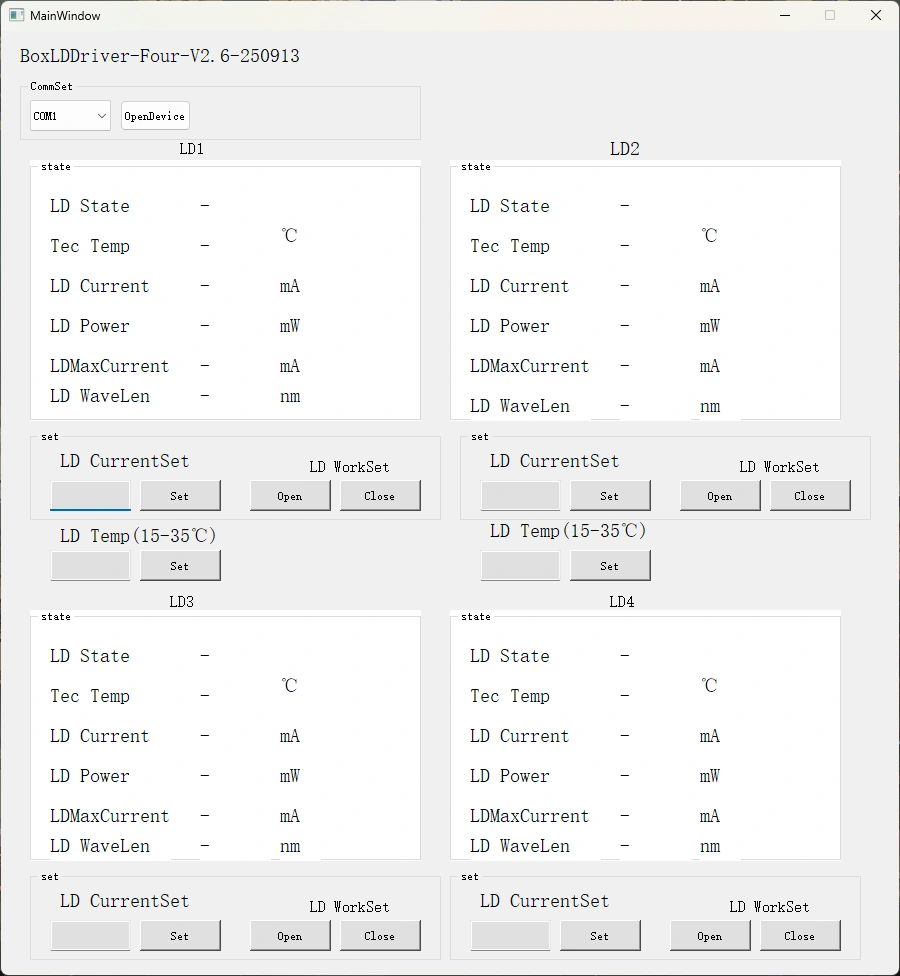

படி 5. கட்டுப்பாட்டு மென்பொருள்: மல்டி-சேனல் DFB லேசர் மூலத்தின் LD மின்னோட்டம் மற்றும் LD வெப்பநிலையைக் கட்டுப்படுத்த Box Optronics தொடர் கட்டளை அல்லது PC மென்பொருளை வழங்குகிறது. சரியான போர்ட்டைத் தேர்ந்தெடுத்து, தற்போதைய மற்றும் வெப்பநிலையை அமைக்கவும், பின்னர் திறந்த பொத்தானைக் கிளிக் செய்யவும். (சேதத்தைத் தடுக்க, ஆரம்ப செயல்பாட்டின் போது இயக்கி மின்னோட்டத்தை மெதுவாக அதிகரிக்கவும். முழு மின்னோட்டத்தை உடனடியாகப் பயன்படுத்த வேண்டாம்.)

Multi-channel DFB Laser Source

தரவுத்தாள் மற்றும் சோதனைத்தாள்

தரவுத்தாள்

சோதனைத்தாள்
