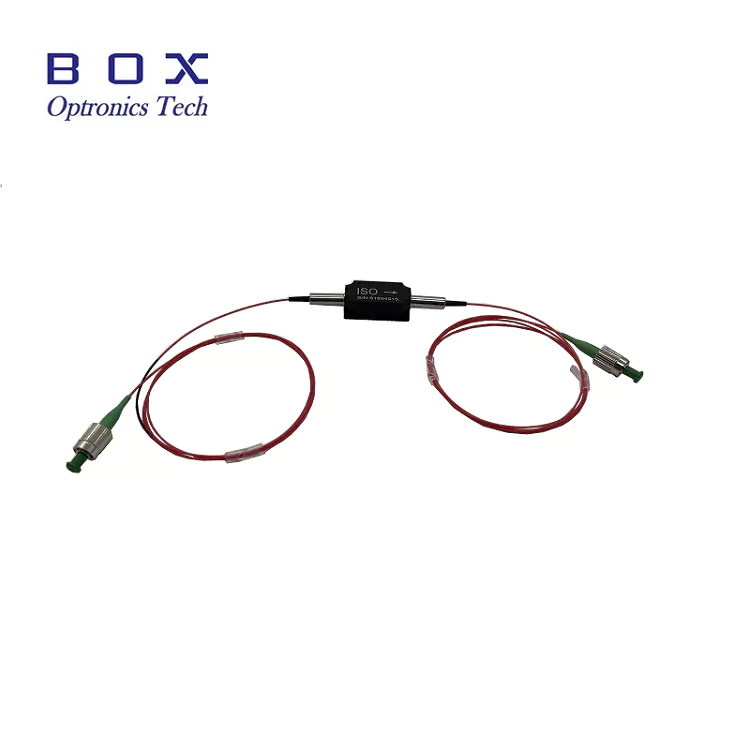

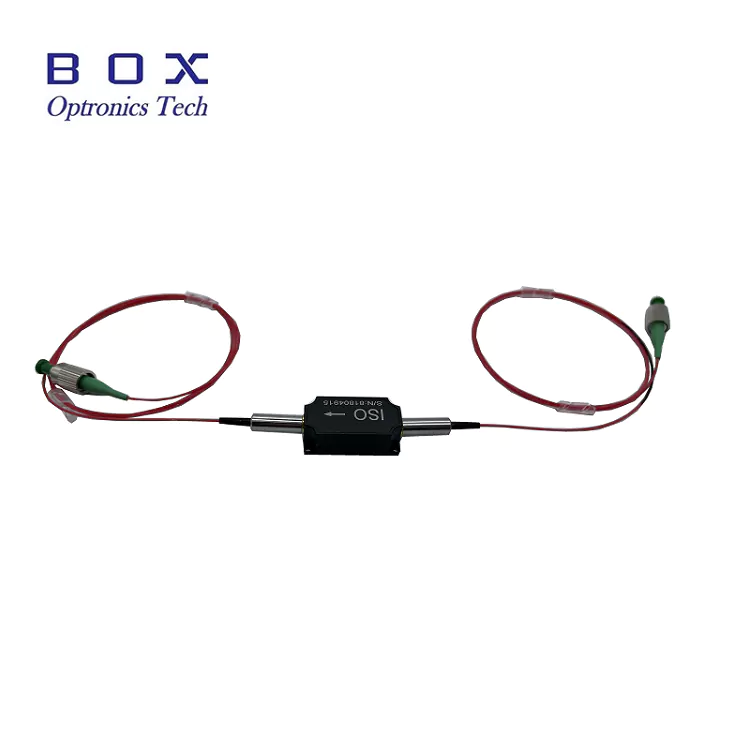

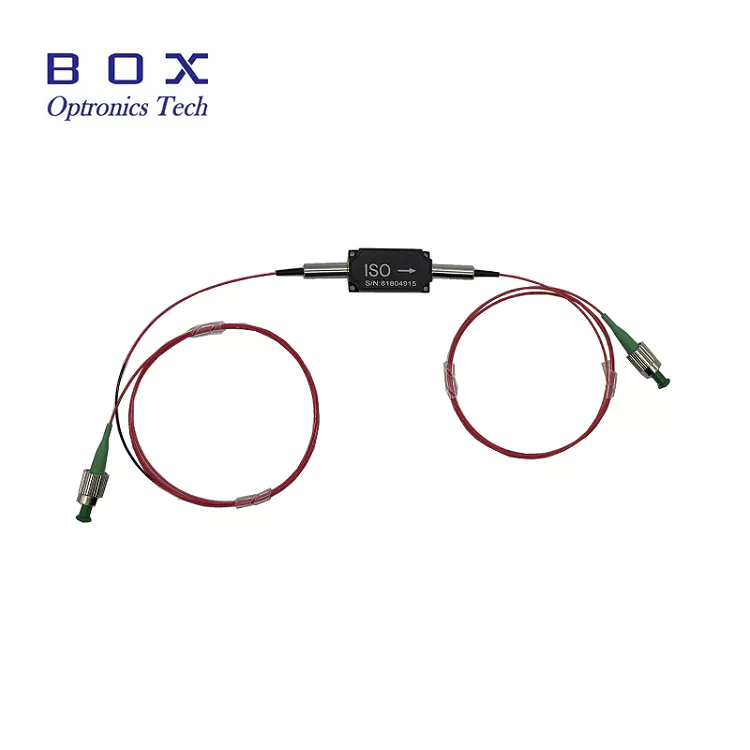

850nm உயர் பவர் சர்குலேட்டர்

Box Optronics ஒரு தொழில்முறை 850nm உயர் பவர் சர்குலேட்டர் சப்ளையர். எங்களின் 850nm ஆப்டிகல் சர்க்குலேட்டரில் 25dB வரை அதிக தனிமைப்படுத்தல், 1.0dB வழக்கமான குறைந்த செருகும் இழப்பு மற்றும் 10W மொத்த சக்தி வரை அதிக சக்தி கையாளுதல் ஆகியவை இடம்பெற்றுள்ளன. EDFA, ராமன் பெருக்கிகள், ஃபைபர் சென்சார்கள் மற்றும் ஃபைபர் கருவிகளுக்காக வடிவமைக்கப்பட்ட இந்த 3-போர்ட் சர்க்குலேட்டர் விதிவிலக்கான நம்பகத்தன்மை மற்றும் நிலையான செயல்திறனை வழங்குகிறது.
அலைநீளம், ஃபைபர் வகை, கனெக்டர் வகை மற்றும் பவர் ரேட்டிங் ஆகியவற்றிற்கான நெகிழ்வான தனிப்பயனாக்குதல் விருப்பங்களுடன் மொத்த 850nm உயர்-பவர் சர்க்குலேட்டர்களை நாங்கள் வழங்குகிறோம். 12 மாத உத்தரவாதம் மற்றும் உலகளாவிய தொழில்நுட்ப ஆதரவுடன், Box Optronics தொலைத்தொடர்பு, உணர்திறன் மற்றும் ஆராய்ச்சி ஆகியவற்றில் தேவைப்படும் பயன்பாடுகளுக்கு உயர்தர ஆப்டிகல் சர்க்குலேட்டர்களை வழங்குகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

Box Optronics ஆனது 850nm ஹை பவர் சர்குலேட்டரை வழங்குகிறது, இது ஃபைபர்-ஆப்டிக் அமைப்புகளில் துல்லியமான ஒளி திசைக் கட்டுப்பாட்டிற்காக வடிவமைக்கப்பட்ட உயர் செயல்திறன் கொண்ட செயலற்ற ஆப்டிகல் கூறு ஆகும். இந்த 3-போர்ட் சர்க்குலேட்டர் பரஸ்பர பரிமாற்றத்தை செயல்படுத்துகிறது, சிறந்த ஆப்டிகல் செயல்திறனைப் பராமரிக்கும் அதே வேளையில், போர்ட்டில் இருந்து போர்ட்டிற்கு ஆப்டிகல் சிக்னல்களை வரிசைமுறையாக வழிநடத்துகிறது.

1.0dB அளவுக்குக் குறைவான செருகும் இழப்பு, வழக்கமான 25dB இன் உயர் தனிமைப்படுத்தல் மற்றும் குறைந்தபட்சம் 45dB அதிக வருவாய் இழப்பு ஆகியவற்றைக் கொண்டிருக்கும், இந்த சர்க்குலேட்டர் உயர் சக்தி 850nm பயன்பாடுகளுக்கு ஏற்றதாக உள்ளது. போர்ட்கள் முழுவதும் 500mW/1W/5W/10W வரையிலான மொத்த சராசரி ஆற்றல் கையாளுதலை இது ஆதரிக்கிறது, இது ஃபைபர் லேசர் மற்றும் பெருக்கி அமைப்புகளை கோருவதற்கு ஏற்றதாக அமைகிறது.

780-ஹெச்பி ஃபைபர் பிக்டெயில்களுடன் கூடிய சிறிய 58×28×26 மிமீ பேக்கேஜில் வைக்கப்பட்டுள்ளது, 850nm உயர் சக்தி சுழற்சி நிலைத்தன்மை மற்றும் நம்பகமான நீண்ட கால செயல்திறனை வழங்குகிறது.

முக்கிய அம்சங்கள்

• அதிக தனிமைப்படுத்தல்: 25dB வழக்கமான உச்ச தனிமைப்படுத்தல், குறைந்தபட்சம் 22dB

• குறைந்த செருகும் இழப்பு: 1.0dB வழக்கமான, 1.5dB அதிகபட்சம்

• அதிக வருவாய் இழப்பு: குறைந்தபட்சம் 45dB (உள்ளீடு/வெளியீடு)

• குறைந்த துருவமுனைப்பு சார்ந்த இழப்பு (PDL): ≤0.15dB

• அதிக சக்தி கையாளுதல்: 500mW, 1W, 5W, 10W வரை

• உயர் உச்ச ஆற்றல் திறன்: ns துடிப்பு செயல்பாட்டிற்கு <10kW

• உயர் க்ரோஸ்டாக் அடக்குமுறை: குறைந்தபட்சம் 45dB

• கச்சிதமான மற்றும் வலுவான தொகுப்பு வடிவமைப்பு: 58×28×26மிமீ

• உயர் சக்தி பயன்பாடுகளுக்கான 780-HP ஃபைபர் பிக்டெயில்கள்

• சிறந்த நம்பகத்தன்மை மற்றும் நீண்ட கால நிலைத்தன்மை

• 3-போர்ட் அல்லாத பரஸ்பர ஒளி பரிமாற்றம்

• பரந்த இயக்க வெப்பநிலை வரம்பு: +10°C முதல் +50°C வரை

வழக்கமான பயன்பாடுகள்

• ஃபைபர் ஆப்டிக் சென்சிங் சிஸ்டம்ஸ்

• ஃபைபர் ஆப்டிக் கருவி மற்றும் சோதனை உபகரணங்கள்

• 850nm ஃபைபர் லேசர் அமைப்புகள்

• பயோமெடிக்கல் இமேஜிங் மற்றும் OCT அமைப்புகள்

• ஆராய்ச்சி மற்றும் மேம்பாட்டு ஆய்வகங்கள்

• விநியோகிக்கப்பட்ட பின்னூட்டம் (DFB) லேசர் பாதுகாப்பு

தொழில்நுட்ப விவரக்குறிப்புகள்

ஆப்டிகல் விவரக்குறிப்புகள் (T=25°C)

அளவுரு	அலகு	மதிப்பு
மைய அலைநீளம்	nm	830 / 850
இயக்க அலைநீள வரம்பு	nm	±10
தட்டச்சு செய்யவும். அதிகபட்ச தனிமை @23°C	dB	25
குறைந்தபட்சம் Isolation @23°C	dB	22
தட்டச்சு செய்யவும். செருகும் இழப்பு @23°C	dB	1.0
அதிகபட்சம். Insertion loss @23°C	dB	1.5
துருவமுனைப்பு சார்ந்த இழப்பு @23°C	dB	≤0.15
குறைந்தபட்சம் வருவாய் இழப்பு (உள்ளீடு/வெளியீடு)	dB	45
குறைந்தபட்சம் கிராஸ்டாக்	dB	45
அதிகபட்சம். average optical power	W	10 (மொத்தம், போர்ட் 1 & போர்ட் 2)
அதிகபட்சம். peak power (ns pulse)	kW	<10

இயந்திர மற்றும் சுற்றுச்சூழல் விவரக்குறிப்புகள்

அளவுரு	அலகு	மதிப்பு
ஃபைபர் வகை	-	780-எச்.பி
அதிகபட்சம். இழுவிசை சுமை	N	5
தொகுப்பு பரிமாணங்கள்	மிமீ	58×28×26
இயக்க வெப்பநிலை	°C	+10 ~ +50
சேமிப்பு வெப்பநிலை	°C	0 ~ +60

*குறிப்பு: மேலே உள்ள விவரக்குறிப்புகள் இணைப்பிகள் இல்லாத சாதனங்களுக்கானவை. கனெக்டர்களைக் கொண்ட சாதனங்களுக்கு, கையாளும் சக்தி 1W ஆகவும், செருகும் இழப்பு 0.3dB அதிகமாகவும், வருவாய் இழப்பு 5dB குறைவாகவும், அழிவு விகிதம் 2dB குறைவாகவும் இருக்கும்.

தொகுப்பு பரிமாணங்கள்

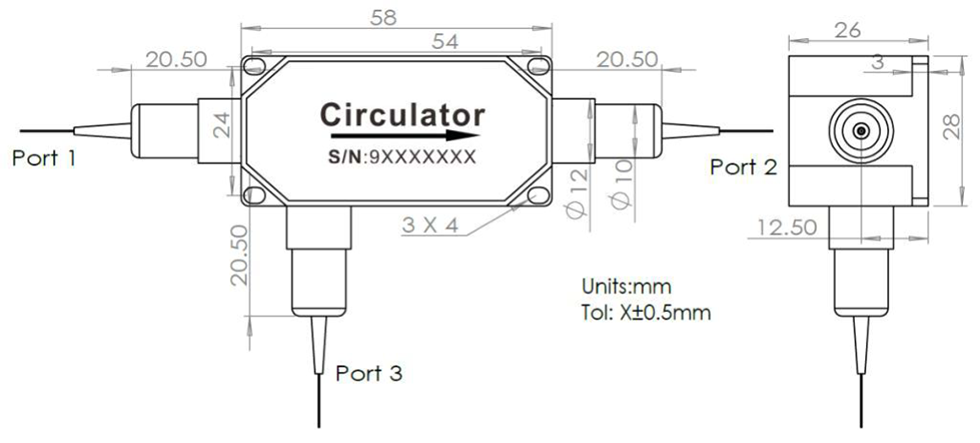

850nm உயர் பவர் சர்குலேட்டர் பின்வரும் பரிமாணங்களுடன் (அலகு: மிமீ) ஒரு சிறிய, வலுவான வீட்டுவசதியில் தொகுக்கப்பட்டுள்ளது:

• தொகுப்பு அளவு: 58 × 28 × 26 மிமீ

• ஃபைபர் பிக்டெயில்களுடன் 3-போர்ட் உள்ளமைவு

• பாதுகாப்பான நிறுவலுக்கு 4 பெருகிவரும் துளைகள்

• சகிப்புத்தன்மை: ± 0.5மிமீ

துறைமுக கட்டமைப்பு

இந்த 3-போர்ட் ஆப்டிகல் சர்க்குலேட்டர் 1 → 2 → 3 → 1 வரிசையில் ஒரே திசை ஆப்டிகல் சிக்னல் ரூட்டிங் செயல்படுத்துகிறது:

• போர்ட் 1 → போர்ட் 2: குறைந்த செருகும் இழப்பு முன்னோக்கி பரிமாற்றம்

• போர்ட் 2 → போர்ட் 3: பேக்ஸ்கேட்டர்/பிரதிபலித்த சிக்னல்களின் ரூட்டிங்

• போர்ட் 3 → போர்ட் 1: தலைகீழ் பாதைகளில் அதிக தனிமைப்படுத்தலைப் பராமரிக்கும் போது, சுழற்சி வளையத்தை நிறைவு செய்யும் முன்னோக்கி பரிமாற்றம்

இந்தச் சாதனம், பக்கவாட்டு அல்லாத போர்ட்களுக்கு இடையே திசை சமிக்ஞை பரவல் மற்றும் பயனுள்ள தனிமைப்படுத்தலை உறுதிசெய்ய, பரஸ்பரம் அல்லாத ஒளியியல் வடிவமைப்பைப் பயன்படுத்துகிறது, இது ஃபைபர் சென்சிங், லேசர் பாதுகாப்பு மற்றும் ஆப்டிகல் அளவீட்டு அமைப்புகளுக்கு ஏற்றதாக அமைகிறது.

வேலை செய்யும் கொள்கை

850nm உயர்-பவர் ஆப்டிகல் சர்க்குலேட்டர் என்பது ஒரு செயலற்ற மல்டி-போர்ட் அல்லாத பரஸ்பர சாதனம் ஆகும், இது 1 → 2 → 3 → 1 திசையில் ஆப்டிகல் சிக்னல்களை வழிநடத்துகிறது, இது ஃபைபர் ஆப்டிக் அமைப்புகளில் திசை சமிக்ஞை நிர்வாகத்தை செயல்படுத்துகிறது.

சாதனமானது துருவமுனைப்பு சார்ந்த ஆப்டிகல் ரூட்டிங் கூறுகளுடன் இணைந்து ஃபாரடே சுழற்சி விளைவை அடிப்படையாகக் கொண்டது.

வேலை கொள்கை:

•Faraday Rotator: ஒரு நிலையான அல்லாத பரஸ்பர துருவமுனைப்பு சுழற்சியை அறிமுகப்படுத்துகிறது (பொதுவாக 45°), பரவல் திசையில் இருந்து சுயாதீனமாக

•போலரைசேஷன் ரூட்டிங் ஆப்டிக்ஸ்: துருவமுனைப்பு நிலையின் அடிப்படையில் நேரடி ஒளியியல் சமிக்ஞைகள்

•பரஸ்பரம் அல்லாத பரிமாற்றம்: தலைகீழ் பரவல் பாதைகளுக்கு இடையே அதிக தனிமைப்படுத்தலுடன் திசை சமிக்ஞை வழித்தடத்தை உறுதி செய்கிறது

முக்கிய செயல்பாடுகள்:

முன்னோக்கி மற்றும் பின்னோக்கி பரவும் ஆப்டிகல் சிக்னல்களைப் பிரிக்கிறது

லேசர் மூலங்களை பின்-பிரதிபலிப்புகளிலிருந்து பாதுகாக்கிறது

•ஃபைபர் ஆப்டிக் சென்சிங் மற்றும் லேசர் அமைப்புகளில் இருதரப்பு செயல்பாட்டை செயல்படுத்துகிறது

•அளவீடு மற்றும் உணர்திறன் கட்டமைப்புகளில் சிக்னல் ரூட்டிங் ஆதரிக்கிறது

பாக்ஸ் ஆப்ட்ரானிக்ஸ் ஏன் தேர்வு செய்ய வேண்டும்?

ஏற்றுமதிக்கு முன் 100% சோதனையுடன் கடுமையான தரக் கட்டுப்பாடு

நிலையான மொத்த விநியோக திறனுடன் போட்டி விலை நிர்ணயம்

அலைநீளம், சக்தி, ஃபைபர் மற்றும் இணைப்பிகளுக்கான நெகிழ்வான தனிப்பயனாக்குதல் விருப்பங்கள்

•7×24 மணிநேர தொழில்நுட்ப ஆதரவு மற்றும் விரைவான பதில்

•மதிப்பீட்டிற்கு மாதிரி சோதனை உள்ளது

•DHL, UPS மற்றும் FedEx எக்ஸ்பிரஸ் டெலிவரி மூலம் உலகளாவிய ஷிப்பிங்

ஆர்டர் தகவல்

மாதிரி பெயரிடல்

HPCIR - XXX - X - X - X - X - XX - XX

களம்	குறியீடு	விருப்பம்
தயாரிப்பு தொடர்	HPCIR	உயர் பவர் சர்குலேட்டர்
அலைநீளம்	830, 850	830: 830nm, 850: 850nm
ஃபைபர் வகை	1, எஸ்	1: 780-HP ஃபைபர், S: குறிப்பிடப்பட்டுள்ளது
பிக்டெயில் வகை	0, 1	0: 250μm வெற்று ஃபைபர், 1: 900μm தளர்வான குழாய்
ஃபைபர் நீளம்	0, 1	0: 0.8 மீ, 1: 1 மீ
தொகுப்பு அளவு	0, எஸ்	0: 58x28x26mm, S: குறிப்பிடப்பட்டுள்ளது
கையாளும் சக்தி	00, 01, 05, 10	00: 500mW, 01: 1W, 05: 5W, 10: 10W
இணைப்பான் வகை	FU, FA, SA, LA	FU: FC/UPC \| FA: FC/APC \| SA: SC/APC \| LA: LC/APC \| மற்றவை: வழக்கம்

எடுத்துக்காட்டு: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm ஹை பவர் சர்குலேட்டர், 780-HP ஃபைபர், 900μm லூஸ் டியூப், 1m ஃபைபர் நீளம், 58x28x26mm பேக்கேஜ், 10W ஹேண்ட்லிங் பவர், FC/APC கனெக்டர்

கிடைக்கும் தனிப்பயனாக்குதல் விருப்பங்கள்

•மைய அலைநீளம்: 830nm, 850nm, மற்ற அலைநீளங்கள் கோரிக்கையின் பேரில் கிடைக்கும்

•பவர் ரேட்டிங்: 500mW, 1W, 5W, 10W, தனிப்பயன் வடிவமைப்புகளுக்கு அதிக ஆற்றல் கிடைக்கும்

•ஃபைபர் வகை: 780-HP, மற்ற சிறப்பு இழைகள்

•ஃபைபர் நீளம்: 0.5 மீ, 0.8 மீ, 1 மீ, 1.5 மீ, 2 மீ (தனிப்பயன் நீளம் உள்ளது)

•பிக்டெயில் வகை: 250μm வெற்று ஃபைபர், 900μm தளர்வான குழாய், 3.0மிமீ தளர்வான குழாய்

•கனெக்டர் வகை: FC/UPC, FC/APC, SC/APC, LC/APC, அல்லது தனிப்பயன் இணைப்பிகள்

•பேக்கேஜ் அளவு: நிலையான 58x28x26mm அல்லது தனிப்பயன் தொகுப்பு பரிமாணங்கள்

•4-போர்ட் சர்க்குலேட்டர் உள்ளமைவுகள் கோரிக்கையின் பேரில் கிடைக்கும்

தனிப்பயன் தேவைகளுக்கு, எங்கள் விற்பனைக் குழுவைத் தொடர்பு கொள்ளவும்.

தரவுத்தாள் மற்றும் சோதனை அறிக்கை

ஒவ்வொரு 850nm உயர் பவர் சர்குலேட்டரும் அளவிடப்பட்ட செயல்திறன் அளவுருக்களை ஆவணப்படுத்தும் விரிவான சோதனை அறிக்கையுடன் அனுப்பப்படுகிறது. தரவுத்தாள் PDF கோப்பில் விரிவான விவரக்குறிப்புகள் மற்றும் செயல்திறன் வளைவுகள் உள்ளன.

•ஒவ்வொரு யூனிட்டிலும் தனிப்பட்ட சோதனை அறிக்கை சேர்க்கப்பட்டுள்ளது

தரவுத்தாள்

மேற்கோள் மற்றும் கட்டண விதிமுறைகள்

மேற்கோள் விதிமுறைகள்

•EXW (முன்னாள் பணிகள்): உங்களிடம் DHL/UPS/FedEx கணக்கு இருந்தால் பரிந்துரைக்கப்படும். உங்கள் கணக்கைப் பயன்படுத்தி நாங்கள் அனுப்புகிறோம்; எங்களால் கப்பல் கட்டணம் வசூலிக்கப்படவில்லை.

•டிஏபி (இடத்தில் டெலிவரி செய்யப்பட்டது): உங்களிடம் கூரியர் கணக்கு இல்லையென்றால், ப்ரீபெய்ட் சரக்கு மூலம் ஷிப்பிங்கை நாங்கள் ஏற்பாடு செய்யலாம்.

•பிற விதிமுறைகள்: விவாதிக்க எங்களை தொடர்பு கொள்ளவும்.

கட்டண விதிமுறைகள்

•PayPal: மாதிரிகள் மற்றும் சிறிய ஆர்டர்களுக்கு விரைவான மற்றும் பாதுகாப்பான கட்டணம்

•T/T (வங்கி பரிமாற்றம்): சாதாரண உற்பத்தி ஆர்டர்களுக்கான நிலையான கட்டண முறை

•அலிபாபா வர்த்தக உத்தரவாதம்: வாங்குபவர் உத்தரவாதத்துடன் ஆன்லைன் பரிவர்த்தனைகளுக்கு பாதுகாப்பான ஆர்டர் பாதுகாப்பு

•நெகிழ்வான கட்டண விதிமுறைகள்: நீண்ட கால அல்லது மூலோபாய கூட்டாளர்களுக்கு பேச்சுவார்த்தைக்குட்பட்டது

முன்னணி நேரம்

•தரமான உற்பத்தி: ~10-15 வேலை நாட்கள்

•தனிப்பயன் கட்டமைப்புகள்: 15-20 வேலை நாட்கள்

•தொகுதி ஆர்டர்கள்: தயாரிப்பு அட்டவணைக்கு தொடர்பு கொள்ளவும்

•சர்வதேச கப்பல் போக்குவரத்து: ~3-5 வேலை நாட்கள் (DHL/UPS/FedEx எக்ஸ்பிரஸ்)

•விரைவுபடுத்தப்பட்ட சேவை: கோரிக்கையின் பேரில் கிடைக்கும்

செயல்பாட்டு குறிப்புகள் மற்றும் கையாளுதல்

ESD பாதுகாப்பு

ஆப்டிகல் சர்க்குலேட்டர்கள் செயலற்ற சாதனங்கள் என்றாலும், செயல்திறன் மற்றும் நம்பகத்தன்மையை பராமரிக்க சரியான கையாளுதல் தேவைப்படுகிறது.

• சுத்தமான, தூசி இல்லாத மேற்பரப்பில் வேலை செய்யுங்கள்

•ஃபைபர் இறுதி முகங்களை நேரடியாகத் தொடுவதைத் தவிர்க்கவும்

•பயன்படுத்தாத போது கனெக்டர்களில் டஸ்ட் கேப்களை வைத்திருங்கள்

• கையாளுதல் மற்றும் நிறுவலின் போது சரியான ESD பாதுகாப்பைப் பயன்படுத்தவும்

ஃபைபர் கையாளுதல்

•நார்ச்சத்து அதிகமாக வளைவதைத் தவிர்க்கவும்

•ஃபைபர் பிக்டெயில்களை இழுக்கவோ அல்லது திருப்பவோ வேண்டாம்

இணைப்புக்கு முன் ஃபைபர் இணைப்பிகளை சுத்தம் செய்யவும்

•கனெக்டர் பயன்பாட்டில் இல்லாதபோது எப்போதும் டஸ்ட் கேப்களைப் பயன்படுத்தவும்

•பயன்படுத்தும் முன் ஃபைபர் எண்ட்-ஃபேஸ் சேதம் உள்ளதா என பரிசோதிக்கவும்

சக்தி கையாளுதல் பரிசீலனைகள்

மொத்த உள்ளீட்டு சக்தி மதிப்பிடப்பட்ட அதிகபட்சத்தை விட அதிகமாக இல்லை என்பதை உறுதிப்படுத்தவும்

•அதிக சுமைகளைத் தவிர்க்க சரியான மின் கண்காணிப்பைப் பயன்படுத்தவும்

•அதிக சக்தி நிலைகளில் சரியான வெப்பச் சிதறலை அனுமதிக்கவும்

•அதிக ஆற்றல் தொடர்ச்சியான செயல்பாட்டிற்கு வெப்ப மடுவில் ஏற்றவும்

•குறிப்பு: இணைப்பான் பொருத்தப்பட்ட சாதனங்கள் ஆற்றல் கையாளுதலைக் குறைத்துள்ளன (1W அதிகபட்சம்)

•உச்ச சக்தி மதிப்பீடுகளை மீறக்கூடிய திடீர் பவர் ஸ்பைக்குகளைத் தவிர்க்கவும்

நிறுவல் மற்றும் ஏற்றுதல்

•4 மவுண்டிங் துளைகளைப் பயன்படுத்தி சுற்றோட்டத்தை பாதுகாப்பாக ஏற்றவும்

கூடுதல் இழப்பைக் குறைக்க சரியான சீரமைப்பை உறுதி செய்யவும்

•ஃபைபர் வளைக்கும் ஆரம் போதுமான இடத்தை அனுமதிக்கவும்

நம்பகத்தன்மைக்காக குறிப்பிட்ட வெப்பநிலை வரம்பிற்குள் செயல்படவும் (+10°C முதல் +50°C வரை)

•ஃபைபர் பிக்டெயில்களில் இயந்திர அழுத்தத்தைத் தவிர்க்கவும்

•சரியான சிக்னல் ரூட்டிங்கிற்கு சரியான போர்ட் நோக்குநிலையை உறுதி செய்யவும்
