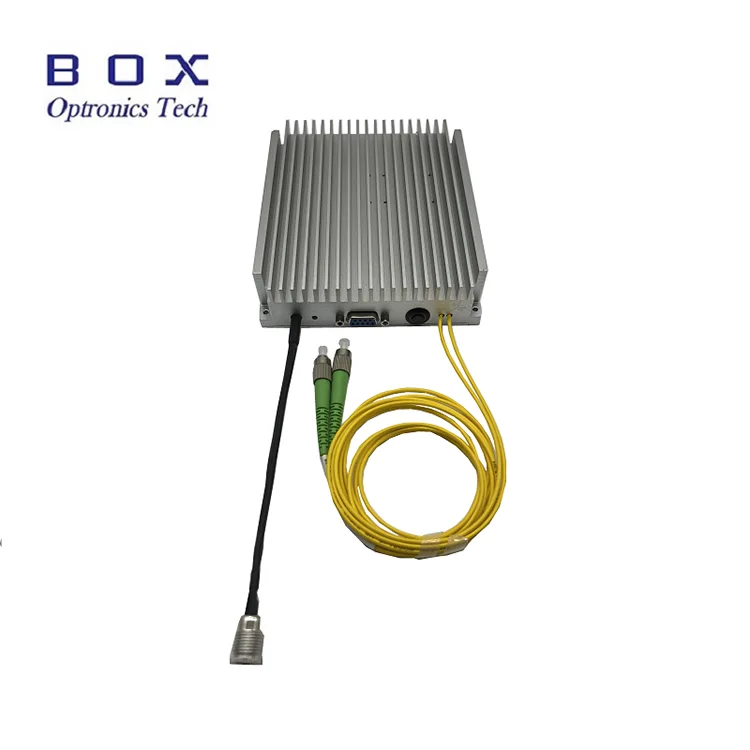

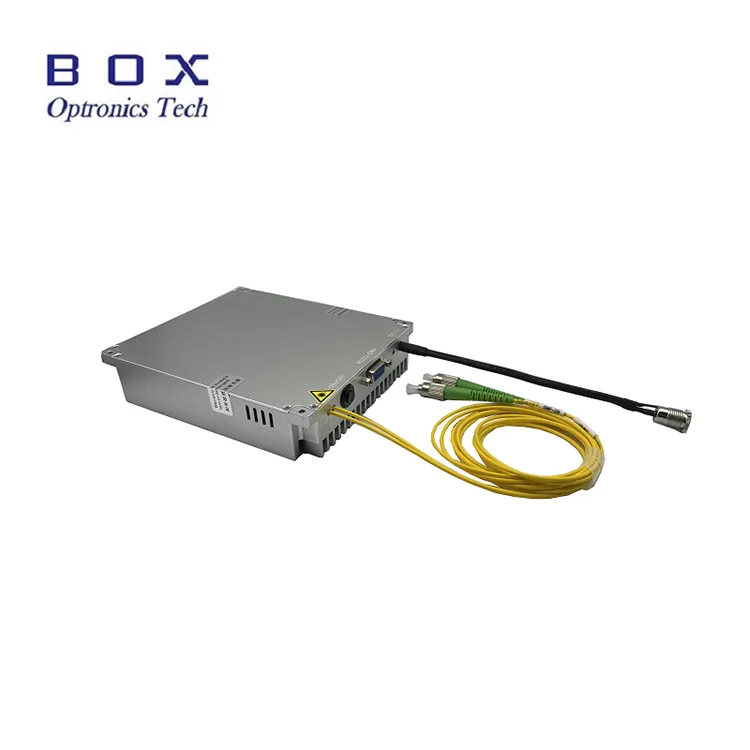

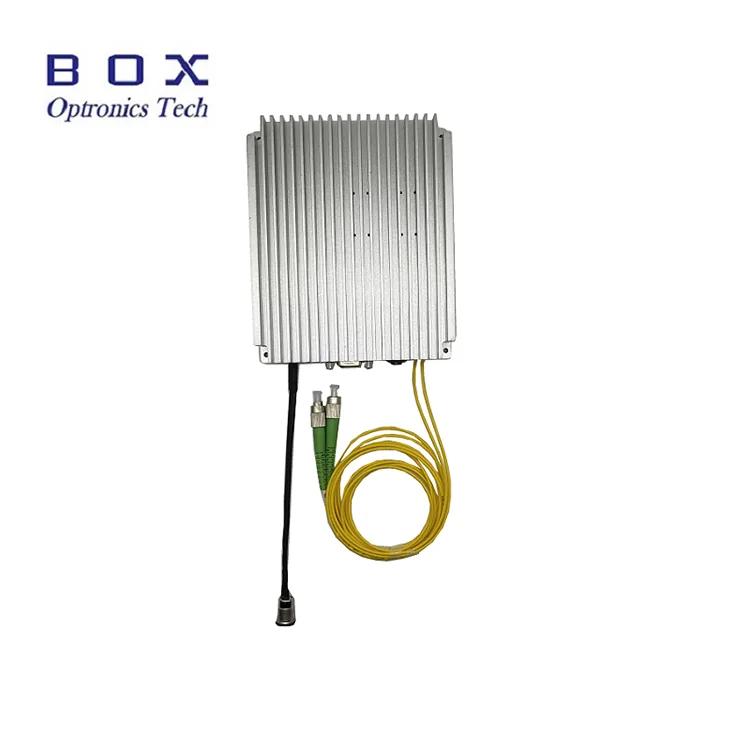

Ytterbium-Doped Fiber Amplifier (YDFA) 1030-1080nm அலைநீள வரம்பில் திறமையான ஆப்டிகல் பெருக்கத்தை வழங்கும் ytterbium-டோப் செய்யப்பட்ட ஆதாய ஃபைபரை உற்சாகப்படுத்த ஒரு குறைக்கடத்தி பம்ப் லேசரைப் பயன்படுத்துகிறது. 17/20/23/25/26/27/30/33/37/40dBm இல் விருப்பமான மற்றும் தொடர்ந்து சரிசெய்யக்கூடிய நிறைவுற்ற வெளியீட்டு ஆற்றலை பெருக்கி வழங்குகிறது, அதிக லாபம், குறைந்த இரைச்சல் மற்றும் நிலையான வெளியீட்டு செயல்திறன் ஆகியவற்றைக் கொண்டுள்ளது.
பெஞ்ச்டாப் மற்றும் காம்பாக்ட் மாட்யூல் உள்ளமைவுகள் இரண்டிலும் கிடைக்கும், YDFA ஆனது முன்-பேனல் கட்டுப்பாடு, தொடர் தொடர்பு மற்றும் PC மென்பொருள் செயல்பாட்டை ஆதரிக்கிறது, இது அறிவியல் ஆராய்ச்சி, தொழில்துறை லேசர் அமைப்புகள், ஃபைபர் லேசர் பயன்பாடுகள் மற்றும் துல்லியமான ஆப்டிகல் அளவீட்டு அமைப்புகளில் 1064nm லேசர் பெருக்கம் போன்ற பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.
|
அளவுருக்கள் |
அலகு |
மதிப்புகள் |
குறிப்புகள் |
|
இயக்க அலைநீளம் |
nm |
1030~1070, 1040~1080 |
|
|
உள்ளீட்டு சக்தி |
dBm |
0~10 |
தனிப்பயனாக்கக்கூடியது |
|
நிறைவுற்ற வெளியீட்டு சக்தி |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm உள்ளீடு |
|
சத்தம் உருவம் |
dB |
≤5.0 |
|
|
துருவமுனைப்பு சார்ந்த ஆதாயம் |
dB |
<0.3 |
எஸ்எம் ஃபைபர் |
|
துருவமுனைப்பு அழிவு விகிதம் |
dB |
>20 |
PM ஃபைபர் |
|
உள்ளீடு/வெளியீடு தனிமைப்படுத்தல் |
dB |
>35 |
|
|
ஃபைபர் வகை |
- |
Hi1060 அல்லது PM980 |
|
|
இணைப்பான் |
- |
FC/APC |
|
|
இயக்க முறை |
- |
ACC/APC(1) |
|
|
பரிமாணங்கள் |
மிமீ |
260(W)×280(D)×120(H) |
பெஞ்ச்டாப்(17-26dBm) |
|
260(W)×320(D)×120(H) |
பெஞ்ச்டாப்(27-33dBm) |
||
|
376(W)×340(D)×112(H) |
பெஞ்ச்டாப்(37-40dBm) |
||
|
125(W)×150(D)×20(H) |
தொகுதி (17~20dBm) |
||
|
139(W)×206(D)×27(H) |
தொகுதி (23~26dBm) |
||
|
139(W)×235(D)×70(H) |
தொகுதி (27~40dBm) |
||
|
பவர் சப்ளை |
V |
AC 110~240V, <30W |
பெஞ்ச்டாப் |
|
பவர் சப்ளை |
V |
5V DC, <15W |
தொகுதி |
|
கட்டுப்பாட்டு முறை |
- |
RS232 தொடர் தொடர்பு |
தொகுதி |
|
தொடர்பு இடைமுகம் |
- |
DB9 பெண் |
தொகுதி |
|
இயக்க வெப்பநிலை |
℃ |
-5~+35 |
|
|
இயக்க ஈரப்பதம் வரம்பு |
% |
0~70 |
|
● பரந்த அலைநீள வரம்பு;
● அதிக வெளியீட்டு சக்தி 40dBm வரை;
● குறைந்த இரைச்சல் எண்ணிக்கை;
● Hi1060 அல்லது PM980 விரும்பினால்.
● நேரியல் அல்லாத ஒளியியல்; எல்
● மைக்ரோவேவ் ஃபோட்டானிக்ஸ்;
● ஒத்திசைவான LiDAR அமைப்புகள்.

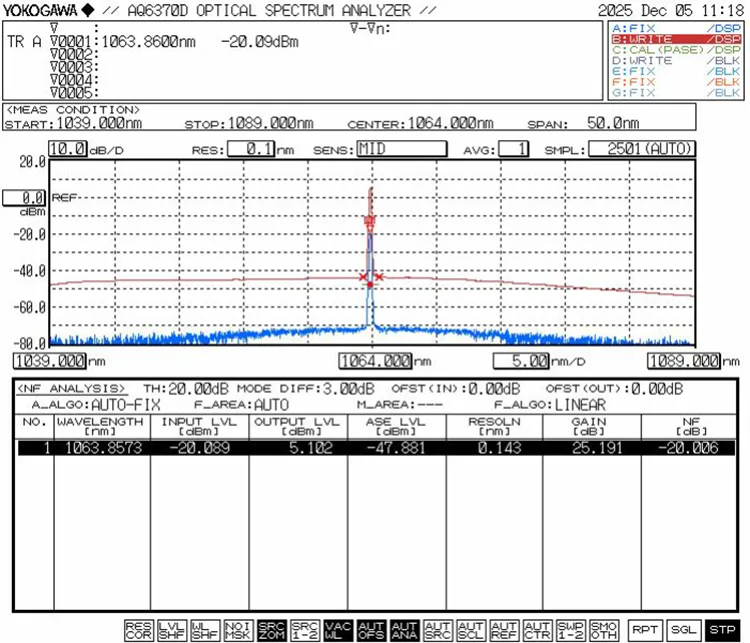

● ஆப்டிகல் ஸ்பெக்ட்ரம் பெருக்கப்பட்ட 1064nm சிக்னல் 0dBm உள்ளீட்டு சக்தி, 3A
● பவர் இன்ஸ்டபிளிட்டி@அவுட்புட் பவர் 27dBm, 0dBm உள்ளீடு 1064nm, APC பயன்முறை

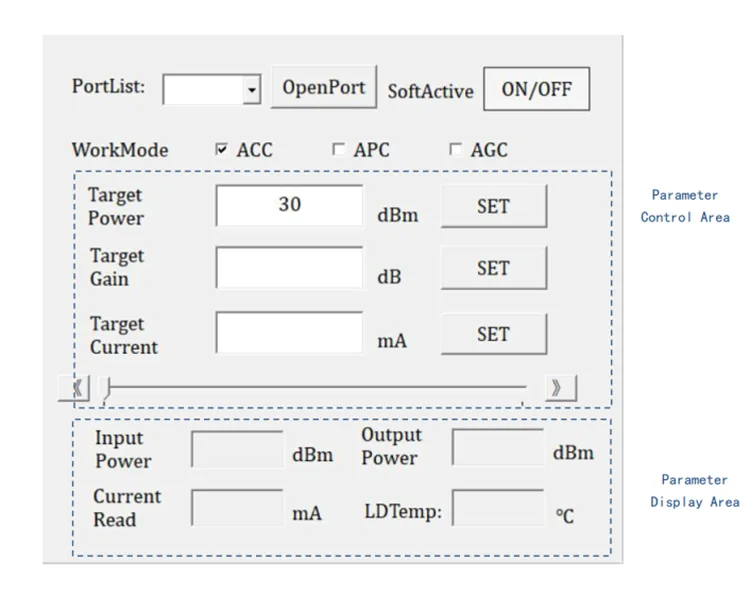

● PC கட்டுப்பாட்டு மென்பொருள் இடைமுகம்

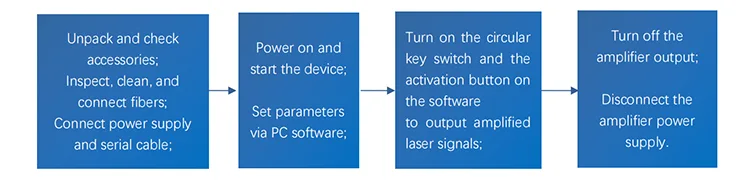

படி1. அன்பேக்கிங் மற்றும் அசெம்ப்ளி: அசெம்ப்ளி செய்வதற்கு முன், பவர் கேபிள் அல்லது பவர் அடாப்டர், ஃபைபர் ஜம்பர்ஸ், ஆபரேஷன் மேனுவல், டெஸ்ட் ரிப்போர்ட் போன்றவை உட்பட அனைத்து ஆக்சஸெரீகளும் முடிந்ததா என்பதைச் சரிபார்க்கவும்.
மின்சார விநியோகத்தை இணைக்கவும்: பெஞ்ச்டாப் பெருக்கிகள் நேரடியாக ஏசி மின்னோட்டத்துடன் இணைக்கப்படலாம்; மட்டு பெருக்கிகள் DC ஸ்விட்ச் பவர் சப்ளை அல்லது ஒழுங்குபடுத்தப்பட்ட மின்சார விநியோகத்துடன் இணைக்கப்பட வேண்டும்.
ஃபைபர் கனெக்டரின் இறுதி முகத்தை ஆய்வு செய்து சுத்தம் செய்ய சிறப்பு உபகரணங்கள் மற்றும் கருவிகளை (ஃபைபர் எண்ட்-ஃபேஸ் இன்ஸ்பெக்டர், ஃபைபர் கனெக்டர் கிளீனிங் கிட்) பயன்படுத்தவும். அது முற்றிலும் சுத்தமாக இருந்தால் மட்டுமே, சிக்னல் லைட் மூலத்தை பெருக்கி உள்ளீட்டு போர்ட்டுடன் இணைக்க ஃபைபர் ஜம்பர்களைப் பயன்படுத்தவும்.
படி2. பெருக்கியின் மின்சார விநியோகத்தை இயக்கவும், பிசி மென்பொருளில் வேலை செய்யும் பயன்முறையைத் தேர்ந்தெடுத்து, வெளியீட்டு சக்தி அல்லது பம்ப் மின்னோட்டம் போன்ற அளவுருக்களை அமைக்கவும்.
குறிப்பு: ஒவ்வொரு முறையும் பெருக்கி மாட்யூல் இயக்கப்படும்போது, வேலை செய்யும் முறை (APC/ACC) மற்றும் பெருக்கியின் இயங்கும் மின்னோட்டம் அல்லது வெளியீட்டு சக்தி ஆகியவை கடைசியாகப் பயன்படுத்திய அளவுரு அமைப்புகளாகும். சரிசெய்தல் தேவைப்பட்டால், அதை பிசி மென்பொருள் மூலம் மாற்றலாம். பெருக்கி வழக்கமாக தொழிற்சாலையில் இயல்புநிலையாக குறைந்தபட்ச வேலை மின்னோட்டம் மற்றும் குறைந்தபட்ச வெளியீட்டு சக்திக்கு அமைக்கப்படுகிறது.
படி3. தொகுதியில் செயல்படுத்தும் விசை சுவிட்சை (ACT) அழுத்தி, PC மென்பொருளில் உள்ள மென்மையான செயல்படுத்தும் சுவிட்சை (SOFTACTIVE) கிளிக் செய்யவும். இந்த நேரத்தில், லேசர் சமிக்ஞை பெருக்கப்பட்டு வெளியீடு தொடங்குகிறது. சோதனையின் போது, வேலை செய்யும் முறை மற்றும் வெளியீட்டு சக்தியை தேவையான நேரத்தில் சரிசெய்ய முடியும்.
குறிப்பு: பெருக்கி ஒளி-உமிழும் நிலையில் இருக்கும்போது (செயல்படுத்தும் சுவிட்ச் ஆன் செய்யப்பட்டுள்ளது), ஃபைபர் ஜம்பர் இணைப்பிகளை செருகுவது, அவிழ்ப்பது அல்லது இணைப்பது கண்டிப்பாகத் தடைசெய்யப்பட்டுள்ளது; இல்லையெனில், ஃபைபர் ஜம்பர் கனெக்டர் எண்ட் ஃபேஸ் மற்றும் ஆம்ப்ளிஃபையர் ஆகியவை சேதமடைய வாய்ப்புள்ளது, இது செயலிழப்புகளுக்கு வழிவகுக்கும்.
Setp4. பயன்பாட்டிற்குப் பிறகு, ஆக்டிவேஷன் கீ சுவிட்சை (ACT) அணைத்து, பெருக்கி வெளியீட்டைத் துண்டிக்கவும், மின்சார விநியோகத்தை அணைக்கவும் மற்றும் ஃபைபர் இணைப்பைத் துண்டிக்கவும்.
|
YDFA |
வெளியீட்டு சக்தி |
ஃபைபர் வகை |
பரிமாணம் |
|
YDFA |
-XX |
-XX |
-எக்ஸ் |
|
Ytterbium-doped Fiber Amplifier |
17: 17dBm 20: 20dBm 23: 23dBm ... 40: 40dBm |
எஸ்எம்: Hi1060 PM:PM980 |
எம்: தொகுதி பி: பெஞ்ச்டாப் |
எ.கா: YDFA-27-PM-M
(ஆர்டர் தகவல்: Ytterbium-doped Fiber Amplifier, 27dBm output power, with PM980 fibre, module pack).
● மேற்கோள் விதிமுறைகள்
(1) EXW:
உங்களிடம் DHL/ UPS/ FedEx கணக்கு இருந்தால், EXW ஐப் பயன்படுத்துமாறு Box Optronics பரிந்துரைக்கிறது. நாங்கள் உங்கள் கணக்கு மூலம் அனுப்புகிறோம்; நாங்கள் கப்பல் கட்டணத்தை வசூலிப்பதில்லை.
(2) டிஏபி:
உங்களிடம் கணக்கு இல்லையென்றால், தயாரிப்புகளுக்கான ஷிப்பிங் கட்டணத்தை முன்கூட்டியே செலுத்தவும்.
(3) மற்றவை
● பணம் செலுத்தும் விதிமுறைகள்
PayPal மற்றும் T/T கிடைக்கின்றன.
உற்பத்தி: 10-15 வேலை நாட்கள். (சில கையிருப்பில் இருந்தால், அது வேகமாக அனுப்பப்படும்.)
சர்வதேச தளவாடங்கள்: 3-5 வேலை நாட்கள்.
● மதிப்பிடப்பட்ட ஆப்டிகல் சிக்னல் அலைநீளம் மற்றும் சக்தி வரம்பிற்குள் பெருக்கி வேலை செய்ய வேண்டும். குறிப்பிட்ட வரம்பிற்கு அப்பால் ஆப்டிகல் சிக்னல்களை உள்ளிட வேண்டாம். குறிப்பிட்ட அளவுருக்களுக்கான தயாரிப்பு சோதனை அறிக்கையைப் பார்க்கவும்.
● தொடங்குவதற்கு முன், பவர் ஸ்விட்ச் மற்றும் கீ சுவிட்ச் ஆஃப் செய்யப்பட்டிருப்பதை உறுதிசெய்து, பின்னர் மின்சார விநியோகத்தை இணைக்கவும். பணிநிறுத்தம் செய்யும் போது, முதலில் விசை சுவிட்சை அணைக்கவும், வெளியீட்டு காட்டி வெளியேறிய பிறகு மின்சார விநியோகத்தை துண்டிக்கவும். பெருக்கி வேலை செய்யும் போது மின்சார விநியோகத்தை நேரடியாக துண்டிக்க வேண்டாம்.
● உள்ளீடு மற்றும் அவுட்புட் ஃபைபர் கனெக்டர்களை அடிக்கடி செருகுவது/அவிழ்ப்பது பரிந்துரைக்கப்படுவதில்லை, ஏனெனில் இது தூசி மாசுபடுதல், அதிக செருகும் இழப்பு அல்லது ஃபைபர் கனெக்டரின் இறுதி முகத்தில் எரிதல் போன்றவற்றை ஏற்படுத்தலாம்.
● பிரதான வெளியீடு போர்ட்டில் உள்ள FC/APC இணைப்பான் ஆற்றல் சோதனைக்கு மட்டுமே; அதை மற்ற ஃபைபர் இணைப்பிகளுடன் இணைப்பது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது. அவுட்புட் ஃபைபர் மற்ற ஃபைபர்களுடன் இணைக்கப்பட வேண்டும் என்றால், ஃபைபர் ஃப்யூஷன் ஸ்ப்ளிசருடன் இணைவு பிரித்தல் பரிந்துரைக்கப்படுகிறது.
● சாதனத்தை ஈரப்பதம், தூசி மற்றும் அரிப்பிலிருந்து விலக்கி வைக்கவும்; உலர்ந்த இடத்தில் சேமிக்கவும்.
● உத்தரவாதக் காலம்:
வாங்கியதிலிருந்து 1 வருடத்திற்குள் மனிதனால் தூண்டப்படாத குறைபாடுகளுக்கு இலவச பழுது அல்லது மாற்றீடு. 1 வருடத்திற்குப் பிறகு கட்டண பராமரிப்பு சேவைகள் கிடைக்கும்.
● இலவச உத்தரவாதத்திலிருந்து விலக்குகள்:
இலவச உத்தரவாதக் காலத்தில், தயாரிப்பு தரச் சிக்கல்களால் ஏற்படும் தவறுகளுக்கு இலவச பழுதுபார்ப்பு அல்லது மாற்று சேவைகள் வழங்கப்படும். இருப்பினும், உத்தரவாதக் காலத்திற்குள் பின்வரும் சந்தர்ப்பங்களில் இலவச பழுதுபார்ப்பு சேவைகளை மறுக்கும் உரிமையை Box Optronics கொண்டுள்ளது:
(1) இயற்கை காரணிகள் (எ.கா. மின்னல், தூசி) அல்லது சுற்றுச்சூழல் தாக்கங்களால் ஏற்படும் சேதம்.
(2) பயனரின் முறையற்ற செயல்பாட்டினால் ஏற்படும் செயலிழப்புகள்.
(3) மனித தவறுகளால் ஏற்படும் வெளிப்படையான உடல் சேதம்.
(4) அங்கீகரிக்கப்படாத பிரித்தெடுத்தல், மாற்றியமைத்தல் அல்லது பழுதுபார்த்தல்.
(5) வீட்டின் மீது மாற்றப்பட்ட அல்லது முழுமையடையாத உத்தரவாத லேபிள்கள்.
(6) போக்குவரத்தின் போது ஏற்படும் சேதம் அல்லது இழப்பு.
